中星联华官网：

中星联华Sinolink-多通道信号源-国产微波信号源-采集存储记录回放-误码仪-微波上下变频器 (sinolink-technologies.com)

IQS800B IQ数据记录回放仪官网：

IQS800B IQ数据记录回放仪-中星联华科技 (sinolink-technologies.com)

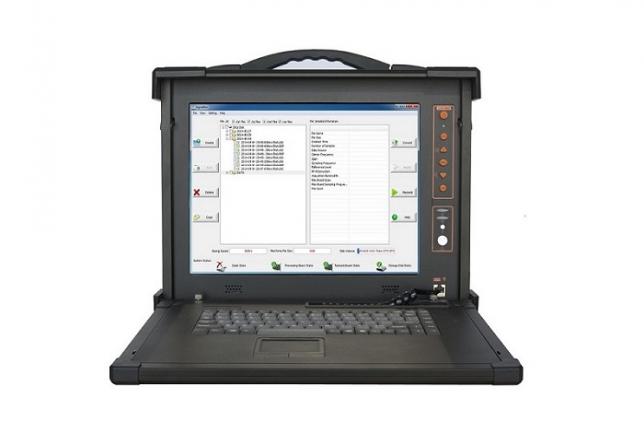

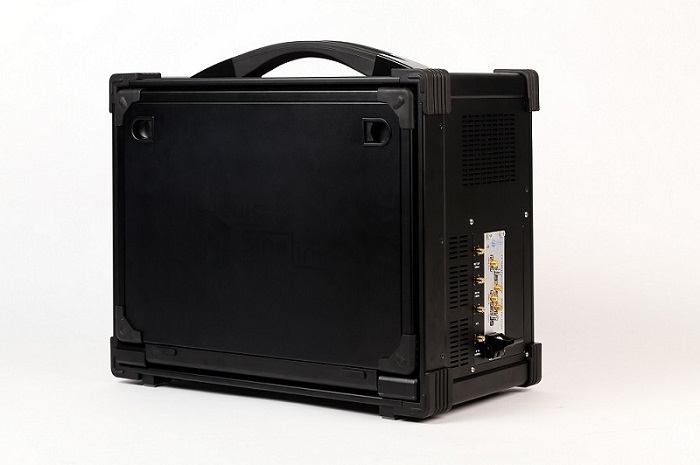

中星联华科技（SinoLink Technologies）推出基于高性能仪器组建的射频信号记录回放系统，可以实现高达160MHz带宽的宽带信号高保真记录和回放功能，频率可覆盖从高频到毫米波的相关应用。IQS800B型数据记录回放仪是其重要组成部分，与Tektronix和 R&S公司的宽带实时频谱分析仪一起使用，可对实时频谱分析仪的I、Q数据进行连续记录和回放，记录时间高达16小时。IQS800B能够对所存储的数据文件进行基带回放，配合SinoLink Technologies SFUC系列宽带上变频器或或R&S公司的宽带矢量源可实现中频或射频回放。

应用:电子战/复杂电磁环境/雷达/卫星通信

IQS800B IQ数据记录回放仪特点：

1.实时触发、捕获、分析、流盘、射频回放
2.数字I/Q数据记录的采样率高达200 MSPS 或 800 MByte/s
3.高速数字I/Q输入接口，2 × 16 位 I/Q 数据位宽
4.具有不同配置的存储选件，最大支持48TB的存储能力
5.回放模块配备高速DA转换器支持带宽高达160MHz宽带信号实时回放
6.图形界面化的存储、回放和数据管理软件可安装强大的Tektronix Signal Vu信号分析软件，对保存的数据文件进行事后分析；
7.存储数据保存为二进制数据文件（.dat），支持向Matlab（.mat）和Tektronix Signal Vu（.TIQ）文件格式转换

关键词:

中星联华

射频记录仪

射频信号记录

射频信号回放仪

IQ记录与分析

IQS800B I/Q数据记录回放仪
系统平台
操作系统		Windows 7 Ultimate
处理器		Intel i7 Processer
操作系统硬盘		256GB high speed SSD
内存		4Gbytes
显示		Built-in 17” high-resolution LCD 1280x1024 pixels
内置固态存储阵列容量		Up to 8TB
外置磁盘阵列		Support RAID 0,1,5,6
外置磁盘阵列容量		Up to 48TB
文件类型		NTFS file format
网络接口		1 Gb Ethernet Port
USB接口		USB 2.0 x2, USB 3.0 x2

数据输入
数据接口		50-pin MDR x2(I/Q)
时钟频率		Up to 200MHz
带宽		Up to 160MHz
数据位宽		16-bit
电平标准		High-speed LVDS

回放输出

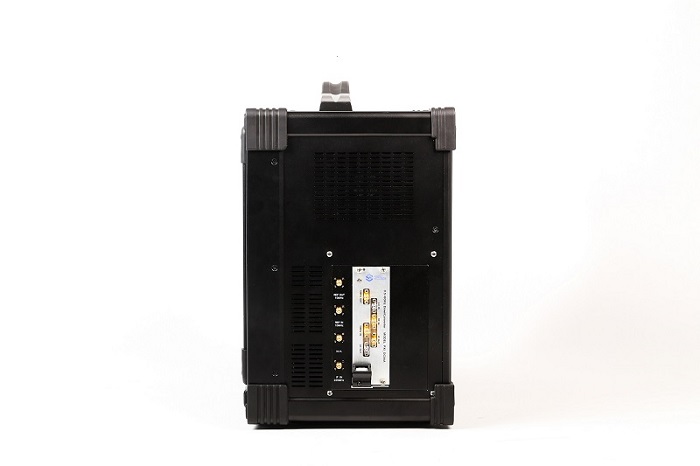

输出接口		Back panel female SMA connector
输出类型		DC-coupled
DAC数据位宽		16-bit
DAC采样频率		Up to800MSPS
输出量程		Max. 1.0Vp-p
输出阻抗		50Ω

物理参数
尺寸		482mm×177mm×650mm（L×W×D）
净重		15kg
操作温度		0℃ to + 40℃
存储温度		-40℃ to +85℃
环境湿度		10% to 90%
功率要求		220V AC, 50Hz, Max.300W（可定制24V直流电源输入）

存储选件记录时间对照表：
带宽	数据率		记录时间	记录时间	记录时间
			选件SSD4	选件SSD8	选件SAS48
160MHz	800MB/s		80分钟	160分钟	16小时
80MHz	400MB/s		160分钟	5小时	32小时
40MHz	200MB/s		5小时	10小时	64小时
20MHz	100MB/s		10小时	20小时	约5天
10MHz	50MB/s		20小时	约2天	约11天
5MHz	25MB/s		约2天	约4天	约22天
2MHz	12.5MB/s		约4天	约8天	约2个月
1MHz	6.25MB/s		约8天	约16天	约4个月

手册

IQS800B IQ数据记录回放仪产品手册.pdf

发表时间：2024-02-29

下载

射频信号采集记录回放产品目录手册.pdf

发表时间：2024-02-29

下载

中星联华科技（北京）有限公司

网址：www.sinolink-technologies.com

地址：北京经济技术开发区荣华南路15号院中航技广场C座5层、14层

售前咨询：400-1818-879

电话：010-81028321

传真：010-81028322

邮箱：sales@sinolink-technologies.com

代理渠道：

1.中国大陆地区

北京东方中科集成科技股份有限公司

电话: 010-68715566

公司网站:https://www.dfzk.com

地址: 北京市海淀区阜成路67号银都大厦12层

--------------------------------------------------------------------------------------------------------------------------

2.台湾、东南亚地区

艾尔锜科技股份有限公司

电话：+886-2-7729 6766

传真： +886-2-7729 5766

网址：http://www.archiactek.com/

地址：234新北市永和区福和路275号8楼

选件名称	说明	备注
IQS800B-BOX	便携式记录回放仪平台，I7处理器，4GB内存，512GB固态硬盘	标配
IQS800B-S110	采集选件，110MHz带宽（Tektronix^®Signal Analyzers）	标配
IQS800B-P110	回放选件，110MHz带宽（Tektronix^®Signal Analyzers）	选配
IQS800B-S160	采集选件，160MHz带宽（Rohde & Schwarz^®Signal Analyzers）	标配
IQS800B-P160	回放选件，160MHz带宽（Rohde & Schwarz^®Signal Analyzers）	选配
IQS800B-SSD2	内部存储选件，容量2TB	标配
IQS800B-SSD4	内部存储选件，容量4TB	选配
IQS800B-SSD8	内部存储选件，容量8TB	选配
IQS800B-SAS48	外部扩展存储选件，容量48TB	选配
IQS800B-10Gb	双端口万兆网数据接口	选配
IQS800B-XCB	LVDS Cable pair (2ea) for Tektronix^®Signal Analyzers	标配
IQS800B-XCB	LVDS Cable pair (2ea) for Rohde & Schwarz^®Signal Analyzers	标配
IQS800B-RSX	Adapter for R&S^®EX-IQ rev 04 interface box	标配
SignalBoxManage	数据采集回放管理软件	标配
SignalOverView	大容量数据信号快速浏览软件	选配
SignalVu	泰克矢量信号分析软件	选配
