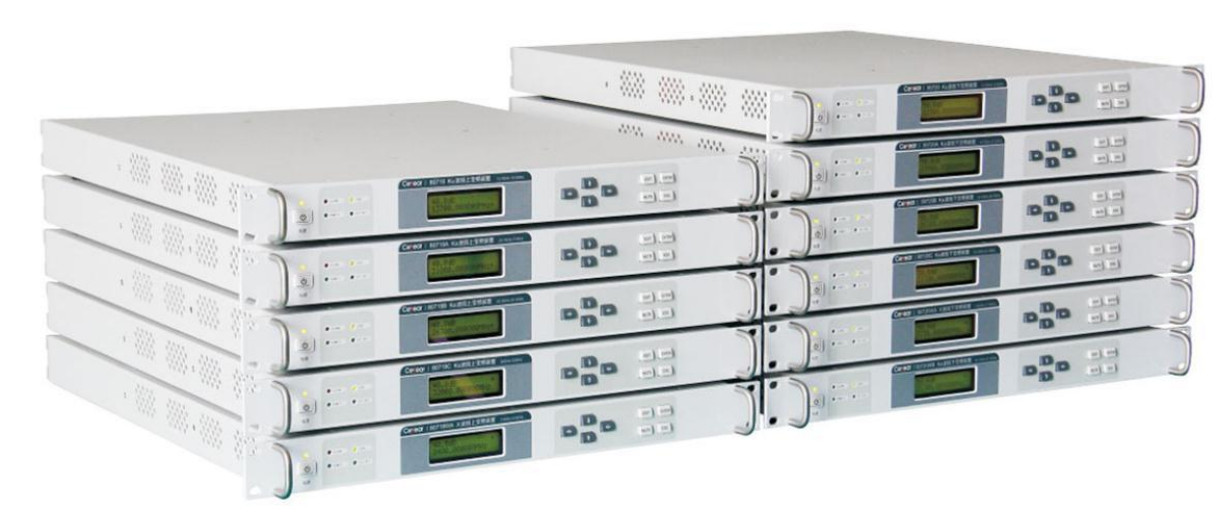

中频：70±20MHz、140±40MHz射频：2.0～2.4GHz、11.7～12.5 GHz、19.7～21.2GHz、25.3～26.3GHz、29.7GHz～31GHz
频率范围：300MHz至18GHz混频频段：2~18GHz直通频段：300MHz~2GHz瞬时带宽高至1.2GHz外部10MHz参考时钟同步支持多模块相参同步上电自检和温度监控功能模块ID身份识别功能支持RS-422、SPI协议尺寸：122mm×72mm×20mm

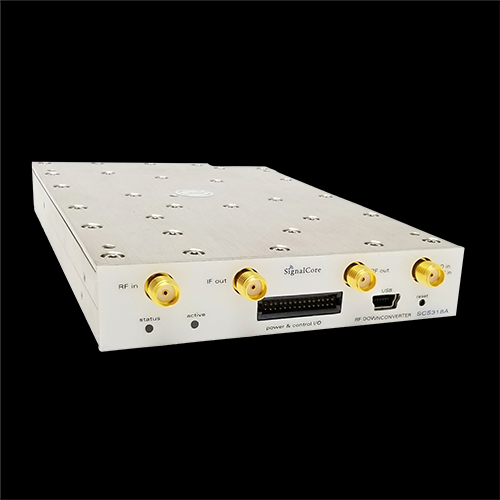

输入射频范围：6 GHz 至 26.5 GHz增益控制：-40 至 +40 dB（典型值）LO相位噪声：-100 dBc/Hz @ 10 kHz， 10 GHz输入IP3：+18 dBm（典型值）噪声系数：+10 dB @ 最大增益输入 P1dB：1 dB 压缩（典型值）IF中频范围：50MHz至3GHz中频带宽：1500MHz
- «
- 1
- »
CPCI_SFXX0838M 上下变频器8GHz至18GHz 和33GHz至38GHz|中星联华|中星联华科技（北京）有限公司 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

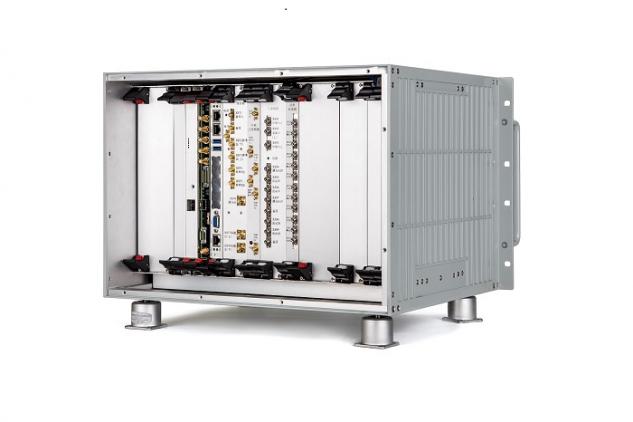

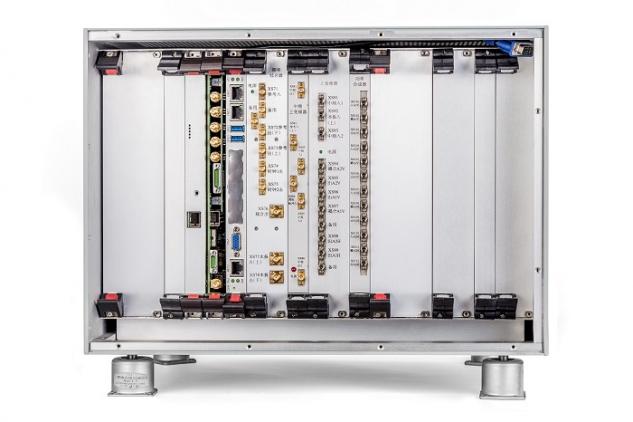

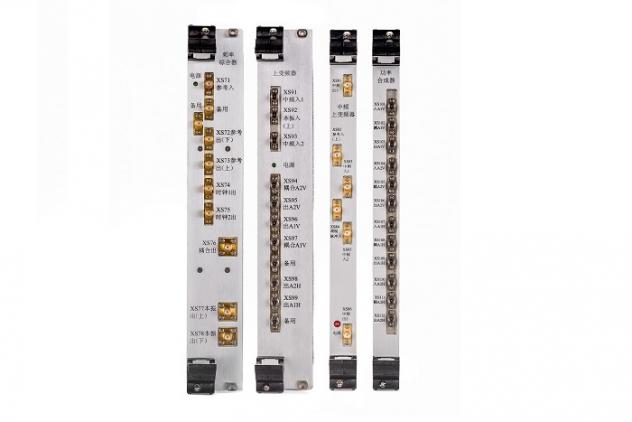

CPCI_SFXX0838M变频器系统是本公司CPXI结构的系列变频器组成，其射频信号频率为8～18&33-38GHz，频率步进10Hz。下变频中频频率为400MHz/1.2GHz,信号带宽为500/2000MHz，上变频中频频率为400MHz，信号带宽500MHz/2000MHz。该变频器都是CPXI标准结构，很方便组成多通道收放系统。该变频系统包含CPXI机箱一台、主控板一套、频率源模块一套、中频上变频模块、射频上变频模块、输出功放模块、射频下变频模块、中频下变频模块。 其中变频模块都是双路的，共用本振。
可以通过上位机软件实现模块分别控制和设置，控制的参数有射频频率，增益等。
应用:卫星通信/雷达/复杂电磁环境
CPCI_SFXX0838M上下变频器系统特点：
1.射频信号频率范围8～18&33～38GHz
2.双通道变频
3.频率步进10Hz
4.频率切换时间75us
5.带宽500MHz-2000MHz
7.输出功率+20dBm
8.输出谐波抑制50dBc
9.具有内外参考切换功能
10.方便组成多通道相参收发系统
关键词:
中星联华
上下变频器
| 技术指标 | 上变频器 | 下变频器 | |
| 型号 | CPXI_SFUC0838M | PXI_SFDC0838M | |
| 输入特性 | 输入频率 | 400±250MHz/1.2±1GHz | 8～18&33～38GHz |
| 最大输入功率(工作) | -8dBm | 10dBm | |
| 输入阻抗 | 50欧姆 | 50欧姆 | |
| 输入端口驻波比 | ≤1.5 | ≤2.0 | |
| 输出特性 | 输出频率 | 8～18&33～38GHz | 400±250MHz/1.2±1GHz |
| 输出1dB压缩点功率 | ≥+20dBm(选装功放) | ≥+10dBm | |
| ≥+5dBm(未选装功放) | |||
| 输出阻抗 | 50欧姆 | 50欧姆 | |
| 输出端口驻波比 | ≤2.0 | ≤1.5 | |
| 变频特性 | 增益 | -60～30dB | -10～50dB |
| 增益调节步进 | 0.5dB | 0.5dB | |
| 增益平坦度 | ±2dB/2000MHz | ±2dB/2000MHz | |
| 带内杂波抑制 | ≥60dB(0dBm输出) | ≥60dB(0dBm输出) | |
| 镜频抑制 | / | ≥60dB | |
| 频谱特性 | 不倒置 | 不倒置 | |
| 输出IP3 | ≥+25dBm(选装功放) | ≥+20dBm | |
| ≥+15dBm(未选装功放) | |||
| 噪声系数（最大增益时） | / | ≤10dB | |
| 本振特性 | 本振频率调节步进 | 10Hz | 10Hz |
| 本振相位噪声 | ≤-75dBc/Hz@100Hz | ≤-75dBc/Hz@100Hz | |
| ≤-95dBc/Hz@1KHz | ≤-95dBc/Hz@1KHz | ||
| ≤-100dBc/Hz@10KHz | ≤-100dBc/Hz@10KHz | ||
| ≤-100dBc/Hz@100KHz | ≤-100dBc/Hz@100KHz | ||
| ≤-105dBc/Hz@1MHz | ≤-105dBc/Hz@1MHz | ||
| 参考特性 | 内部参考频率稳定度 | ±5e-8 -20℃～+55℃ | |
| 具有内外10MHz参考切换功能 | |||
| 物理特性 | 体积结构 | 6U CPXI | 6U CPXI |
| 变频通道3槽 | 变频通道3槽 | ||
| 本振2槽 | 本振2槽 | ||
| 功放1槽 | , | ||
| 工作温度 | -20℃～+55℃ | -20℃～+55℃ | |
| 相对湿度 | 20%～80% (+30℃) | 20%～80% (+30℃) | |
