频率范围50至4000MHz
功率范围-40-20dBm
最大可承受功率<23dBm
支持移动通信2G/3G/4G/WiMAX等网络测试，包括GSM900/1800, CDMA800/1900, TD-SCDMA, WCDMA, CDMA2000, WLAN2.4G及WiMAX 等标准频段
●高精度正向功率、驻波比、回损和负载功率测试
●峰值功率、峰均比测试
●突发功率测试
●监控功能，并保存数据结果
●连接PC或主机平台显示测试信息
●标准N型射频接口，支持各种发射及天馈系统
●USB接口
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
6 GHz、8 GHz、18 GHz 和 40 GHz 型号高达 195 MHz VBW 和 3 ns 上升时间每秒 100,000 次测量实时处理功率读数100 MS/s 连续采样率和 10 GS/s 有效采样率100 ps 时间分辨率，用于上升沿/下降沿测量全脉冲分析波峰因数、CCDF和统计测量
同厂商产品
频率范围300-4200MHz功率范围100mW-200W动态范围≥33 dB●支持移动通信2G/3G网络测试，包括GSM900/1800, CDMA800/1900, TD-SCDMA, WCDMA, CDMA2000, WLAN2.4G及WiMAX等标准频段●高精度正/反向功率、驻波比、回损和负载功率测试●峰值功率、峰均比测试●突发功率测试●监控功能，并保存数据结果● 可连接PC或主机平台显示测试信息●标准N型射频接口，支持各种发射及天馈系统●USB和DB9接口●探头反接保护设计
TPM-50A 50MHz至4GHzUSB模块式数字射频功率计|信维科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

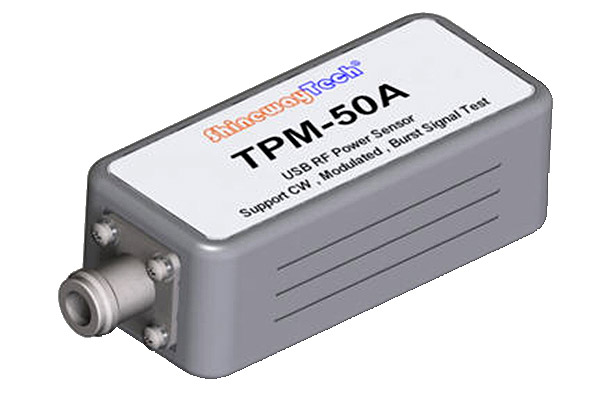

TPM-50A 终端式数字射频功率计
TPM-50A是专门针对移动通信网络的测试、维护、验收而全新设计开发的终端式数字射频功率计，特别适用于现场测量各种复杂调制信号的在线功率。
TPM-50A具有操作简便、动态范围大、精确度及稳定度高等特点；一次性测试操作，即可对整个天馈线系统进行全面的分析和评估。TPM-50A典型应用是在移动通信网络安装或维护期间监控无线基站的发信机和天线，其能够快速可靠地测试发射机的功率，是基站以及天馈线系统综合测试维护不可缺少的仪表。
本产品小巧便携、与手持式测试主机配合使用可为野外工作提供最优的便携式解决方案。
主要构成：终端式数字射频功率计、PC测控软件。
功能
●支持移动通信2G/3G/4G/WiMAX等网络测试，包括GSM900/1800, CDMA800/1900, TD-SCDMA, WCDMA, CDMA2000, WLAN2.4G及WiMAX 等标准频段
●高精度正向功率、驻波比、回损和负载功率测试
●峰值功率、峰均比测试
●突发功率测试
●监控功能，并保存数据结果
●连接PC或主机平台显示测试信息
●标准N型射频接口，支持各种发射及天馈系统
●USB接口
特点
●掌上型，小巧便捷
●移动通信网络安装、维护、故障分析等测试专用工具
●即可测量CW信号，也可以测量突发信号
●USB接口实现实时测控及数据上传
●通过CE、FCC等认证
●测量突发信号时，可准确识别宽度1us~60ms（占空比大约50%左右）的突发信号，并给出详细测量数据
●与被测设备采用端接方式
●测试结果一目了然，方便用户查看和分析
关键词:
型 号 | TPM-50A |
频率范围 | 50-4000MHz |
功率范围 | -40-20dBm |
最大可承受功率 | <23dBm |
测试精度 | <= +/-0.3db (15~35℃) <= +/-0.5dB( 0~50℃) |
输入驻波比 | <1.2 |
捕获信号范围 | 1us~60ms |
最小测试周期 | 15Hz |
视频带宽 | 5MHz |
最小脉冲宽度 | 200ns |
时间分辨率 | 四档：0.1us,1us,15us,150us |
调制信号峰均比 | <12dB |
CCDF测试范围 | 0.1% ~ 100% |
CCDF测试精度 | ±3% |
突发信号占空比 | 0.1% ~ 100% |
通用指标 | |
供电方式 | 电脑通过USB供电 |
工作温度 | 0℃ ~ 50℃ |
保存温度 | -20℃ ~ 70℃ |
相对湿度 | 0~85% (无结露) |
重量 | 0.3kg |
体积(长×宽×高) | 125*45*35 mm |
* 上述参数如有变化，恕不另行通知。
订购信息
标准配置：
射频功率计探头、测试电缆1条、USB数据传输线1条、软件CD、简易型便携软包、保修卡、校准证书、用户手册。
北京信维科技股份有限公司
地址：北京市海淀区双清路3号鸿运大厦7层
邮编：100085
电话：0086-10-62953388
传真：0086-10-62958572
电邮：support@shinewaytech.com
信维科技（合肥）产业园
合肥智海科技有限公司
合肥信维国际贸易有限公司
地址：安徽省合肥市高新区柏堰产业园柏堰湾路200号
邮编：510620
电话：0086-551-62554707
传真：0086-551-62778853
电邮：support@shinewaytech.com
订购信息
标准配置：
射频功率计探头、测试电缆1条、USB数据传输线1条、软件CD、简易型便携软包、保修卡、校准证书、用户手册
