频率：76–81 GHz射频带宽：高达 4 GHz中频带宽：0–250 MHz目标数量：多达 64 个点目标（可通过硬件升级）范围：0–300 m速度：0 – ±300 Km/h方位视场角：±90°距离增量：5 cm速度步长：0.05 m/s方位分辨率：0.1°最小距离：20 cm俯仰视场角：±15°（按需提供）雷达截面（RCS）动态范围：高达 98 dB

ASGARD1 77/24GHz汽车雷达目标模拟器|Uniquesec (在产)

基于实际硬件/车辆（HIL/VIL）设置，

•可重复性的测试场景和对地面真相的获取，

•通过GUI规范测试场景，

•预先记录的数据库，包括数千个雷达目标的签名和汽车测试的场景

•结合多个现有的场景来创建新的测试场景，

•多波束汽车雷达的验证，

•24 GHz或77 GHz射频前端，包括一个用于获取雷达信号参数和天线

波束信息的子系统

参考价格：

厂家：UniqueSec （收录2个产品）

产地：瑞典

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

ASGARD1 是一种独特的雷达测试和验证解决方案，提供实验室设施来评估雷达传感器、驾驶辅助系统和自动驾驶的性能、可用性和可靠性。该系统位于被测车辆或雷达的前面，模拟类似于真实场景雷达反射的电磁辐射。由于 HIL/VIL 设置，场景签名会根据 VUT 进行更新，以便更逼真地模拟驾驶探险的体验。

最小目标距离

以几乎为零的最小距离生成目标签名。

可扩展性

模拟任意数量的虚拟目标，从 16 个到总共 256 个。

实时操作

利用适用于HIL/VIL测试应用的实时操作。

动态范围大

利用大动态范围对具有不同RCS值的目标进行仿真。

同步

同时部署多个 ASGARD，通过多 ASGARD 同步处理一辆车辆中的每个雷达。

集成

将ASGARD1与不同的环境模拟器集成，就像之前使用 IPG CarMaker 和 Siemens PreScan 所做的那样。

技术

ASGARD在频域中呈现场景的特征，而不是通过时间延迟。它被放置在实验室内被测车辆或雷达的前面，模拟类似于真实雷达反射的电磁辐射。

频率特征生成

通过屡获殊荣的基于频率的目标模拟，还可以灵活地生成非常近的目标和 200 多个移动目标的点云的特征，而不会出现任何时间延迟。

场景

通过指定任意目标的范围和速度以及电磁反射率（或雷达RCS）的量，可以详细设置场景。它们可以通过简单地连接到环境模拟器来接收。

ASGARD1 关键指标：

Frequency ： 76–81 GHz

RF Bandwidth：Up to 4 GHz

IF Bandwidth：0–250 MHz

Number of targets ：More than 200 point targets

Range： 0–300 m

Velocity： 0–300 Km/h

水平视场角：±90°

Range increments ：5 cm

Velocity steps ：0.05 m/s

Azimuth resolution ：0.1°

Minimum distance：20 cm

垂直视场角：±15° (upon request)

·基于硬件在环（HIL / VIL）设置中真正的无线硬件/车辆的测试解决方案

·雷达目标的回波角度模拟生成

·可重复的测试场景和对实际情况的关联

·可以创建对应于软材质或者微形变目标的微多普勒信号效应

·生成不同雷达之间干扰分析的场景

·可以在雷达和ASGARD1之间模拟生成最小几厘米的物理距离

·通过GUI指定测试场景

·根据雷达或被测车辆的反应实时调整测试场景

·77 GHz RF前端，包括用于获取雷达信号参数和天线波束信息的子系统（有24 GHz选项）

·外形小巧，适用于实验室，终端测试

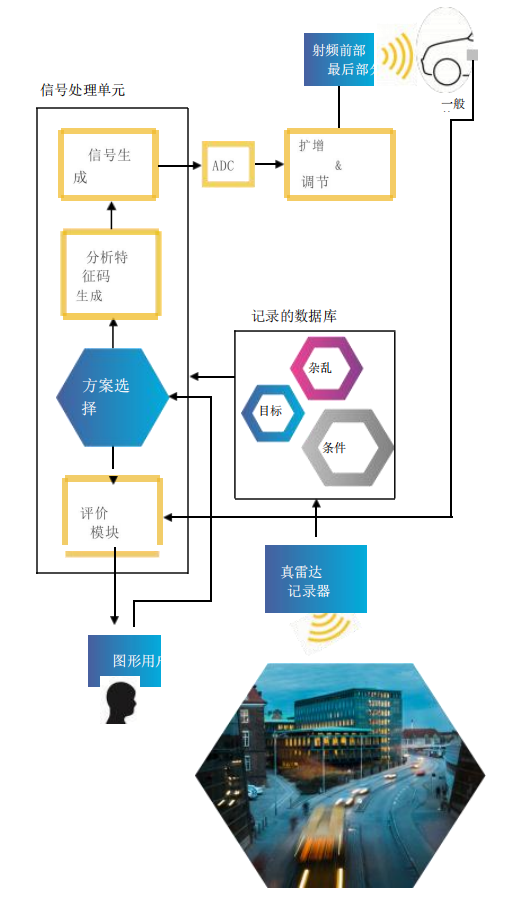

ASGARD1 基于一项专利技术，由分析签名生成器、记录签名的数据库和射频前端组成。系统用户可以通过图形用户界面（GUI）设置不同元素的测试场景。可以通过指定以下内容详细设置场景：

车辆、行人和其它道路使用者的数量和类型，
道路和交通情况，
环境元素，例如铁路护栏、树木等，
天气条件。测试设置中，ASGARD1 位于被测试的车辆或雷达前方，模拟类似真实场景的雷达反射电磁发射。由于硬件在环/车辆在环（HIL/VIL）设置，场景签名会响应于被测对象（VUT），以更真实地模拟驾驶体验。

主要优势： ASGARD1 中的签名生成可以通过分析方法或使用预录数据库完成，也可以两者结合。这不仅涵盖了大量的测试场景，而且还可以通过组合现有数据添加更多的测试场景。这项技术旨在用实验室测试替代长时间的驾驶测试，并提供了重复相同测试场景多次的机会，这对于雷达基础系统的发展和它们的可靠性评估是一个明确的需求。
