FlexDDS-NG DUAL 双通道相位相参 1 GS/s 400 MHz 捷变射频源|Wieserlabs (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
FlexDDS-NG DUAL 是一款双通道相位连续直接数字信号合成器。 FlexDDS-NG基于为马克斯·普朗克量子光学研究所开发的FlexDDS多通道射频源的成功设计，是直接满足实验物理学家需求的下一代波形发生器。
主要应用
驱动 AOM（声光调制器）
超冷原子实验、相干原子操控
需要模拟调制的控制环路
BEC 蒸发坡道
VFG-150的替代品
1 GS/s和14 位分辨率的直接数字合成(DDS)可实现高度可配置且可精确重复的信号生成，频率范围为0.3 至 400 MHz（分辨率为 0.23 Hz）
两个独立的输出通道，具有精确已知的相位关系
每通道一个DDS 命令处理器 (DCP)，具有 8 ns 时序分辨率和单独的指令缓存（4096 个条目），可快速实时控制所有信号参数并执行具有确定性时序的复杂序列
多功能信号生成：具有外部保持和方向输入的相位连续线性频率/幅度扫描、相位斜坡、快速配置文件切换、RAM 回放、单独的幅度扫描发生器和延迟/定时发生器
两个独立的高速模拟调制输入：来自模拟信号源的幅度、相位、频率或极性调制，带宽高达20 MHz；传递函数的斜率和截距可以数字方式设置
卓越的信号质量（低相位噪声、杂散、谐波），50 Ω 的射频输出电平高达+10 dBm (2 Vpp)，例如直接驱动混频器；
200 MHz 载波偏移 3 kHz 时相位噪声为 -100 dBc/Hz快速输出开/关功能，关闭状态下无信号泄漏
三个实时数字IO，用于外部触发和其他功能

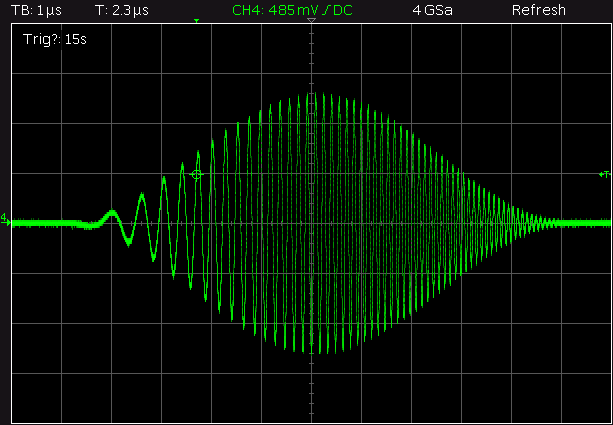

FlexDDS-NG 双输出：
使用斜坡/扫描发生器改变频率的 Hann 形线性调频脉冲，同时从 RAM 调制存储馈送幅度。

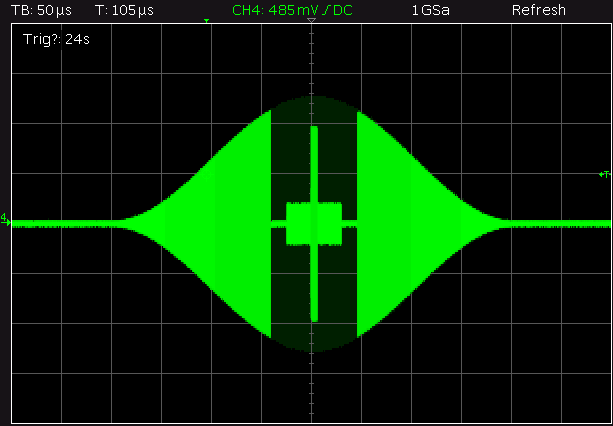

FlexDDS-NG DUAL 输出：
使用 RAM 调制功能的任意脉冲形状，最多可有 1024 个样本。可以对任何振幅形状进行编程。

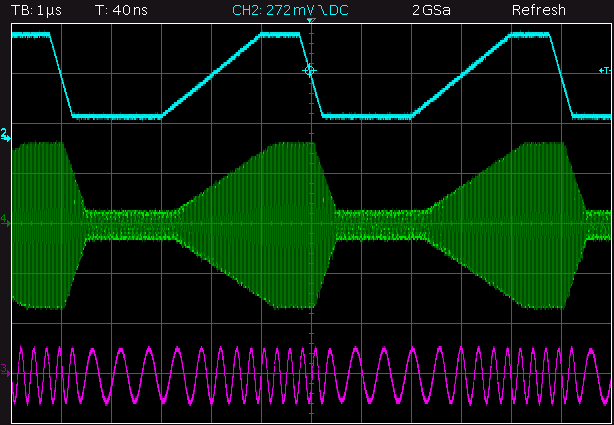

FlexDDS-NG DUAL 输出显示模拟调制：
顶部：外部提供的模拟调制信号。
中：通道 0 配置为模拟幅度调制。
底部：通道 1 设置为模拟频率调制。

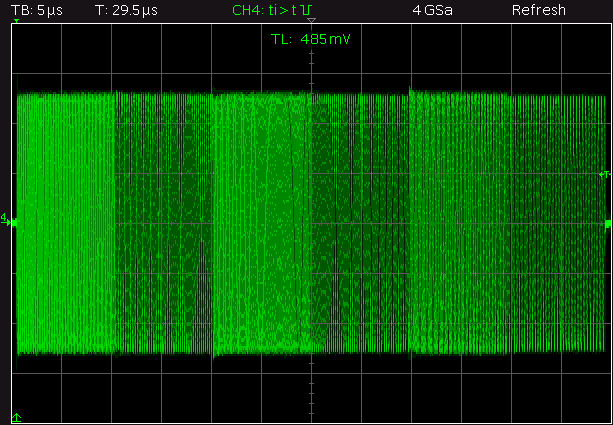

FlexDDS-NG DUAL 输出：
一系列频率扫描，每个频率扫描都可以从 BNC 输入触发或内部自定时。

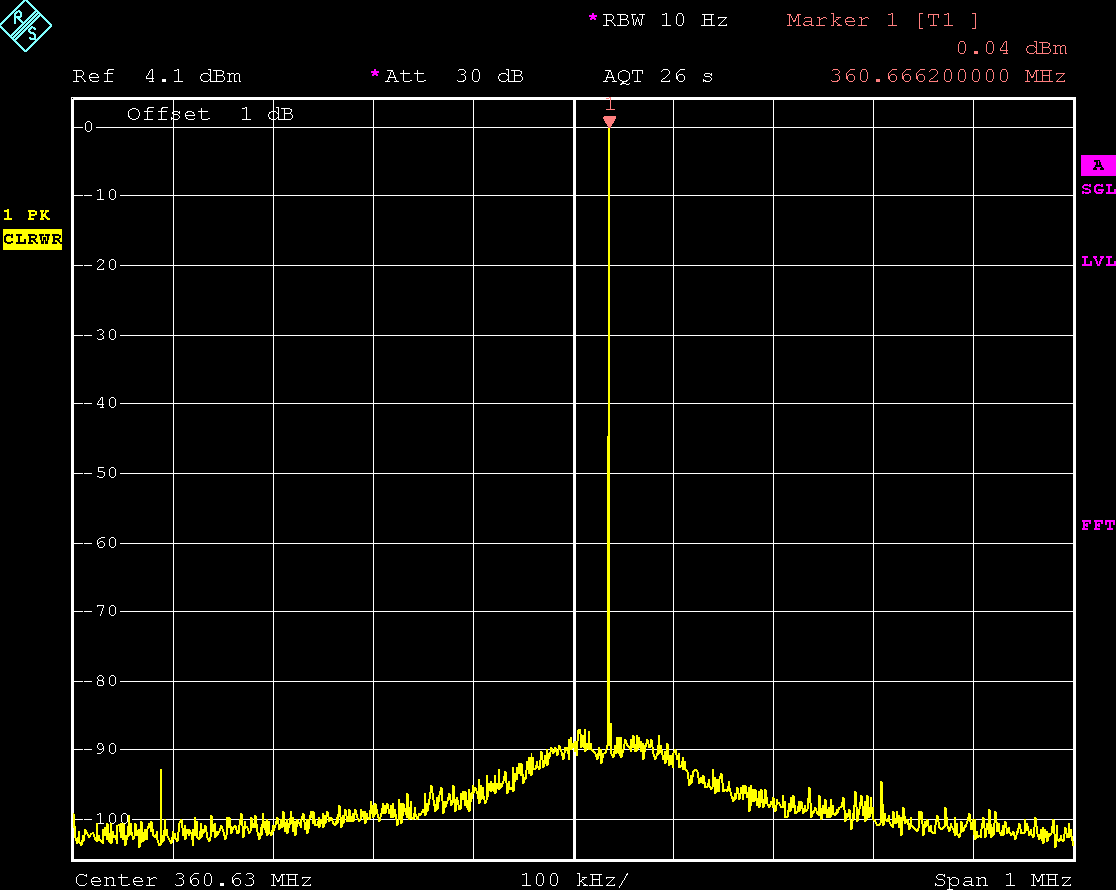

FlexDDS-NG DUAL 窄带输出频谱显示出非常小的相位噪声：
在 10 Hz RBW 中测量的 300 kHz 偏移处的 -100 dBc 对应于距载波 300 kHz 处的-110 dBc/Hz相位噪声（360 MHz！）。
某些不显示频谱的供应商在这方面表现不佳。

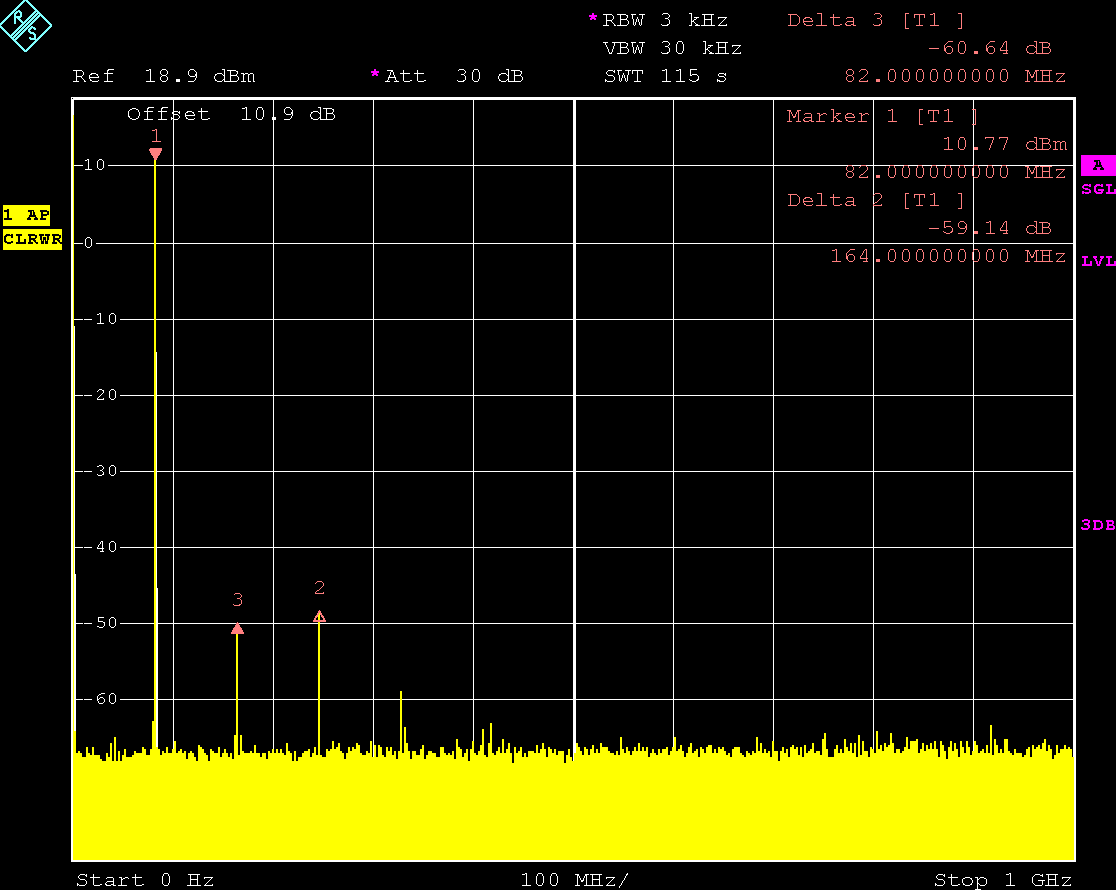

82 MHz、+10 dBm 输出功率下的谐波： 2次和 3次
谐波约为 -60 dBc ，4次谐波约为 -70 dBc ；低于 -75 dBc 的非谐波杂散（几乎看不见）
