频率范围：1MHz 至 6.1GHz（RF频段）100Hz 至 1MHz（低频段），1Hz 分辨率，0.5PPM 时钟精度。
输出电平范围：-100dBm~+10dBm（1MHz~4GHz）、-100dBm~+0dBm（4GHz~6.1GHz）、-50dBm~0dBm（低频段），0.25dB分辨率。
工作模式：CW模式、扫频、跳频、脉冲调制和同步I&Q调制（100KB数据缓冲区）。
模拟调制：AM、FM、PM。
数字调制：ASK、FSK、4FSK、GFSK、MSK、GMSK、SFSK 以及更多基于 I&Q 引擎的调制信号。
相位调制：BPSK、4PSK、8PSK、16QAM、32QAM、64QAM 以及更多基于 I&Q 引擎的调制信号。
低频段功能：正弦波、I&Q 调制、任意信号波形（原始数据文件）以及将任意低频段信号调制为具有 AM、FM 和 PM 的 RF 信号。
脉冲信号调制：脉宽0.25us~5s，重复时间：40us~20S（单频）、400us~20s（扫频、跳频）
尺寸：100mm x 25mm x 25mm（长x宽x高）
频率范围：1MHz 至 6.1GHz（RF频段）100Hz 至 1MHz（低频段），1Hz 分辨率，0.5PPM 时钟精度。
输出电平范围：-100dBm~+10dBm（1MHz~4GHz）、-100dBm~+0dBm（4GHz~6.1GHz）、-50dBm~0dBm（低频段），0.25dB分辨率。
工作模式：CW模式、扫频、跳频、脉冲调制和同步I&Q调制（100KB数据缓冲区）。
模拟调制：AM、FM、PM。
数字调制：ASK、FSK、4FSK、GFSK、MSK、GMSK、SFSK 以及更多基于 I&Q 引擎的调制信号。
相位调制：BPSK、4PSK、8PSK、16QAM、32QAM、64QAM 以及更多基于 I&Q 引擎的调制信号。
低频段功能：正弦波、I&Q 调制、任意信号波形（原始数据文件）以及将任意低频段信号调制为具有 AM、FM 和 PM 的 RF 信号。
脉冲信号调制：脉宽0.25us~5s，重复时间：40us~20S（单频）、400us~20s（扫频、跳频）
尺寸：100mm x 25mm x 25mm（长x宽x高）
USB信号源是一种用于测试USB设备接口功能的测试设备。它可以通过输出不同的信号，进行各种传输速率、协议和信号质量等方面的测试，能够替代直接连接到计算机进行测试的方式。

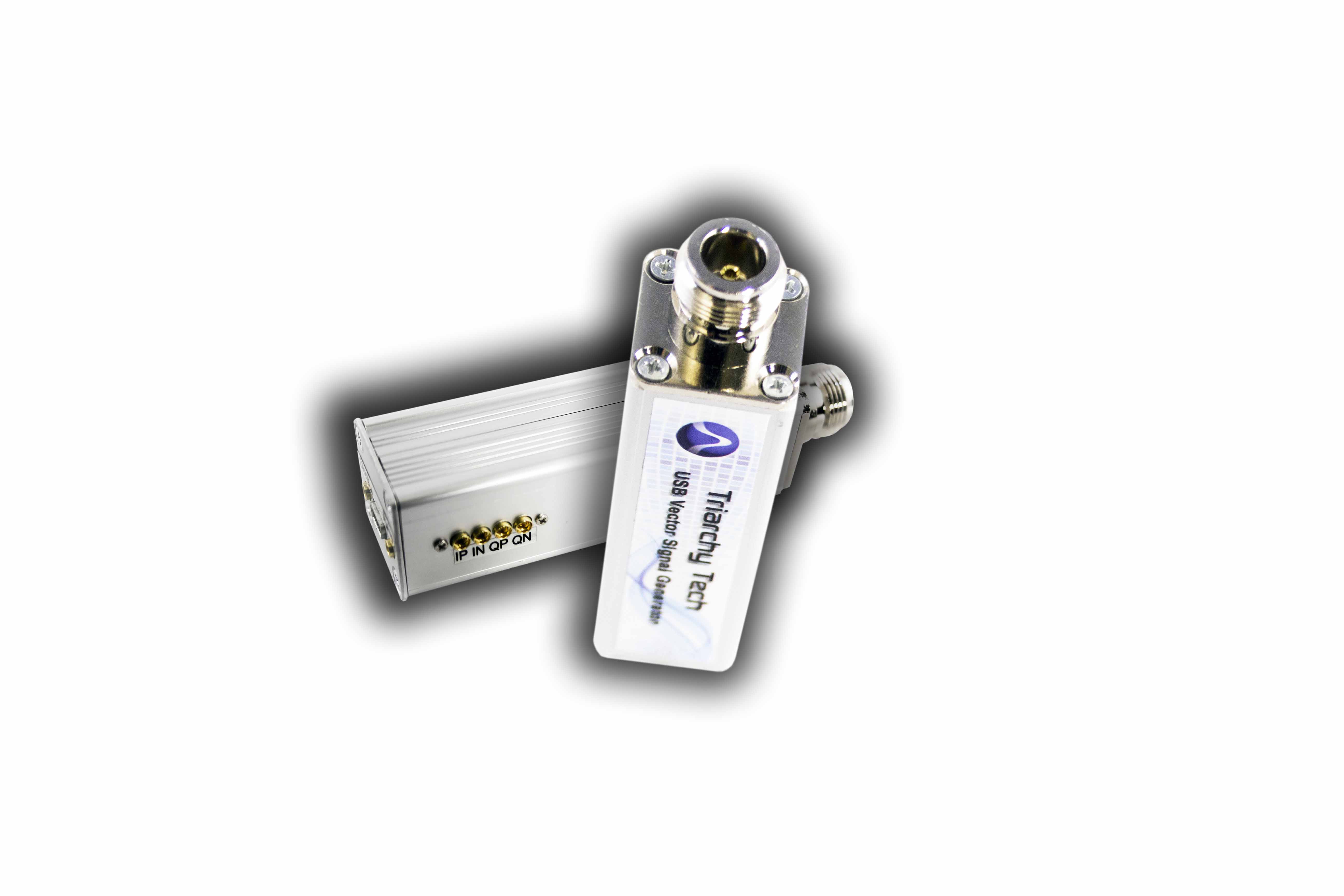

VSG6G1C这款射频信号源，外型小巧易于携带, 频率可达6.1GHz，最大输出电平10dBm，可以产生连续波、扫描信号、跳频信号，以及基于数字I&Q技术的各种调制信号。
主要特点:
★ 最高频率6.1 GHz
★最大输出电平10dbm
★工作模式：CW、sweeping、hopping
★内置脉冲发生器产生脉冲调制
★ 内置任意函数发生器产生I&Q调制信号
★AM、FM、PM调制以及更多的模拟调制
★FSK、, QPSK、MSK、, GMSK、FKS以及更多的数字调制
★QPSK、8PSK、 16QAM以及更多的相位调制
★CDMA、TMDA、, GSM和更多系统物理层数据帧
★内置I&Q引擎产生任意种类调制信号
★ 任意函数发生器产生LF输出
★ 脉冲发生器产生脉冲输出
★ 超低价格、超低重量、最佳性价比
★ 可扩展的结构
★ 外部I&Q输入，可达500MHz带宽
★ 参考时钟输入和输出
★ 内部高速I&Q调制单元可选，I&Q信号带宽可达500MHz
★USB供电，无需额外配电池组
| 参数项目 | Triarchy VSG6G1C | |
| 频率 | 频率范围 | Band 1：1MHz至4000MHz Band 2：4000MHz至6100MHz 低频段：100Hz至1MHz |
| 频率分辨率 | 1Hz | |
| 频率稳定度 | +/-0.5PPM -20°C至+60°C | |
| 频率老化率 | +/-1PPM | |
| 参考频率输出 | 10MHz | |
| 参考频率输入 | 20MHz | |
| 功率 | 输出电平范围 | Band 1： -100dBm至+10dBm Band 2： -100dBm至0dBm 低频段：-50dBm至0dBm |
| 输出电平分辨率 | 0.25dB | |
| 输出电平误差 | <1dB | |
| 脉冲调制 | 脉冲重复时间(单频) | 40μs至20s |
| 脉冲重复时间(扫频和跳频） | 400μs至20s | |
| 脉冲持续时间 | 0.25μs至5s | |
| 多脉冲个数 | 2至250 | |
| 多脉冲延时 | 0.71μs至5s | |
| 通断比 | >90dB | |
| 频率扫描（有/无脉冲调制） | 扫描范围 | 50Hz至整个扫描范围 |
| 扫描点数 | 2至50000 | |
| 频率步进 | 1Hz至1GHz | |
| 脉冲周期 | 400μs至20s | |
| 脉冲宽度 | 0.25μs至10s | |
| 跳频（有/无脉冲调制） | 跳频范围 | 50Hz至6.1GHz |
| 跳频个数 | 2至4000 | |
| 跳频时间 | 2500跳/秒至0.05 跳/秒 | |
| 脉冲宽度 | 0.25μs至5s | |
| 模拟调制 | ||
| FM调制演示 | 调制频率范围 | 10Hz至2KHz |
| 调制系数 | 20 | |
| AM调制演示 | 调制频率范围 | 10Hz至2KHz |
| 调制系数 | 80% | |
| PM调制演示 | 调制频率范围 | 10Hz至2 KHz |
| 调制系数 | 280度 | |
| 数字调制 | ||
| MSK 调制演示 | 数据速率 | 20b/s至200Kb/s |
| GMSK 调制演示 | 数据速率 | 20b/s至200Kb/s |
| BT | 0.7 | |
| FSK 调制演示 | 数据速率 | 10b/s至10Kb/s |
| 相位调制 | ||
| QPSK 调制演示 | 数据速率 | 200b/s至2Mb/s |
| 8PSK 调制演示 | 数据速率 | 400Kb/s至4Mb/s |
| 16QAM 调制演示 | 数据速率 | 800Kb/s 至 8Mb/s |
| I&Q内接调制 | ||
| I&Q内接调制 | 采样速率 | 2KHz至2.4MHz |
| 数据缓存大小 | 100kB | |
| I&Q外接调制 | ||
| I&Q外接调制 | 基带信号带宽 | 500MHz |
| 信号电平 | 0.9Vpp | |
| 参考电平 | 0.5V | |
| 低频段模式 | ||
| 正弦波形 | 频率范围 | 100Hz至1MHz |
| AM FM PM调制 | AM系数 | 0至100% |
| FM系数 | 1Hz至500KHz | |
| PM系数 | -18000度至+18000度 | |
| 脉冲信号输出 | ||
| 脉冲信号输出 | 脉冲输出电平 | 3.3V |
| 脉冲重复时间 | 40μs至20s | |
| 脉冲持续时间 | 0.25μs至5s | |
| 多脉冲个数 | 2至250 | |
| 多脉冲延时 | 0.71μs至5s | |
| 电源 | USB +5V 800mA | |
| 外形尺寸 | 115mm(长)×25mm(宽)×25mm(高) | |
| 重量 | 95g | |
| 参数项目 | Triarchy VSG6G1C | |
| 频率 | 频率范围 | Band 1：1MHz至4000MHz Band 2：4000MHz至6100MHz 低频段：100Hz至1MHz |
| 频率分辨率 | 1Hz | |
| 频率稳定度 | +/-0.5PPM -20°C至+60°C | |
| 频率老化率 | +/-1PPM | |
| 参考频率输出 | 10MHz | |
| 参考频率输入 | 20MHz | |
| 功率 | 输出电平范围 | Band 1： -100dBm至+10dBm Band 2： -100dBm至0dBm 低频段：-50dBm至0dBm |
| 输出电平分辨率 | 0.25dB | |
| 输出电平误差 | <1dB | |
| 脉冲调制 | 脉冲重复时间(单频) | 40μs至20s |
| 脉冲重复时间(扫频和跳频） | 400μs至20s | |
| 脉冲持续时间 | 0.25μs至5s | |
| 多脉冲个数 | 2至250 | |
| 多脉冲延时 | 0.71μs至5s | |
| 通断比 | >90dB | |
| 频率扫描（有/无脉冲调制） | 扫描范围 | 50Hz至整个扫描范围 |
| 扫描点数 | 2至50000 | |
| 频率步进 | 1Hz至1GHz | |
| 脉冲周期 | 400μs至20s | |
| 脉冲宽度 | 0.25μs至10s | |
| 跳频（有/无脉冲调制） | 跳频范围 | 50Hz至6.1GHz |
| 跳频个数 | 2至4000 | |
| 跳频时间 | 2500跳/秒至0.05 跳/秒 | |
| 脉冲宽度 | 0.25μs至5s | |
| 模拟调制 | ||
| FM调制演示 | 调制频率范围 | 10Hz至2KHz |
| 调制系数 | 20 | |
| AM调制演示 | 调制频率范围 | 10Hz至2KHz |
| 调制系数 | 80% | |
| PM调制演示 | 调制频率范围 | 10Hz至2 KHz |
| 调制系数 | 280度 | |
| 数字调制 | ||
| MSK 调制演示 | 数据速率 | 20b/s至200Kb/s |
| GMSK 调制演示 | 数据速率 | 20b/s至200Kb/s |
| BT | 0.7 | |
| FSK 调制演示 | 数据速率 | 10b/s至10Kb/s |
| 相位调制 | ||
| QPSK 调制演示 | 数据速率 | 200b/s至2Mb/s |
| 8PSK 调制演示 | 数据速率 | 400Kb/s至4Mb/s |
| 16QAM 调制演示 | 数据速率 | 800Kb/s 至 8Mb/s |
| I&Q内接调制 | ||
| I&Q内接调制 | 采样速率 | 2KHz至2.4MHz |
| 数据缓存大小 | 100kB | |
| I&Q外接调制 | ||
| I&Q外接调制 | 基带信号带宽 | 500MHz |
| 信号电平 | 0.9Vpp | |
| 参考电平 | 0.5V | |
| 低频段模式 | ||
| 正弦波形 | 频率范围 | 100Hz至1MHz |
| AM FM PM调制 | AM系数 | 0至100% |
| FM系数 | 1Hz至500KHz | |
| PM系数 | -18000度至+18000度 | |
| 脉冲信号输出 | ||
| 脉冲信号输出 | 脉冲输出电平 | 3.3V |
| 脉冲重复时间 | 40μs至20s | |
| 脉冲持续时间 | 0.25μs至5s | |
| 多脉冲个数 | 2至250 | |
| 多脉冲延时 | 0.71μs至5s | |
| 电源 | USB +5V 800mA | |
| 外形尺寸 | 115mm(长)×25mm(宽)×25mm(高) | |
| 重量 | 95g | |
