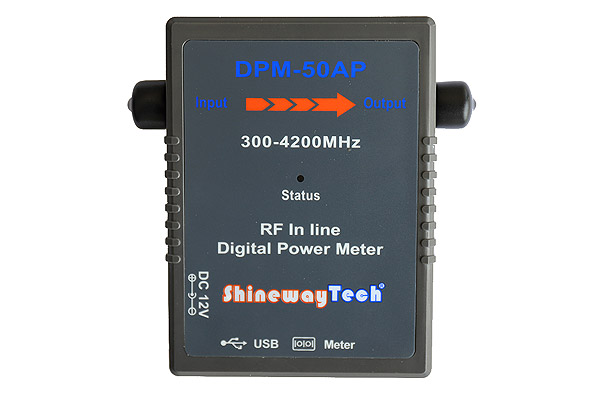

    频率范围300-4200MHz功率范围100mW-200W动态范围≥33 dB●支持移动通信2G/3G网络测试，包括GSM900/1800, CDMA800/1900, TD-SCDMA, WCDMA, CDMA2000, WLAN2.4G及WiMAX等标准频段●高精度正/反向功率、驻波比、回损和负载功率测试●峰值功率、峰均比测试●突发功率测试●监控功能，并保存数据结果● 可连接PC或主机平台显示测试信息●标准N型射频接口，支持各种发射及天馈系统●USB和DB9接口●探头反接保护设计
    MA24103A - 频率范围为 25 MHz 至 1 GHzMA24105A - 频率范围为 350 MHz 至 4 GHz功率测量范围：2 mW 至 150 W（+3 dBm 至 51.76 dBm）涵盖几乎所有主要通信波段，如WLL, GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX, TD-SCDMA 和 LTE正向和反向测量同类产品中动态范围最宽的内联式功率传感器Ture-RMS测量的最高功率达150 W可单独使用、低成本、即插即用型设备适用于高波峰因子信号测量

    同厂商产品

    频率范围25MHz 至 1.0 GHz功率范围500mW - 500W 平均、1000W
    频率范围350 MHz 至 4.0 GHz功率范围 25mW - 25W 平均、60W 峰值

    5018D 150 MHz 至 4.0 GHz 100mW - 25W 平均、60W 峰值宽带通过式射频功率传感器|Bird (在产)

    频率范围150 MHz 至 4.0 GHz

    功率范围 100mW - 25W 平均、60W 峰值


    参考价格 ： $2,706.00

    厂家：Bird （收录30个产品）

    产地：美国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

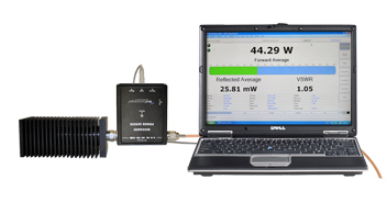

    5018D

    100mW - 25W 平均、60W 峰值宽带射频功率传感器


    5018D 射频功率传感器无需现场校准，只需每年校准一次，并且可追溯到美国国家标准与技术研究所 (NIST)。 WPS 以极高的精度直接测量真实平均功率、峰值功率和占空比，并使用这些精确的测量结果来计算各种其他重要因素，例如 VSWR、回波损耗、反射系数、波峰因数、平均突发功率和CCDF。

    随附附件：用户手册、VPM3 - 虚拟功率计软件和手册、10 英尺 USB 电缆。


    笔记：

    产品规格中显示的星号 (*) 表示（对于高于 35°C 或低于 15°C 的温度，在规定精度的基础上增加 3.0%） - 这也包括整个“精度-峰值包络功率”规格。



    编号
    项目名
    频率范围
    功率范围
    接口规格 Ω
    5014
    定向射频功率传感器
    取决于元件，2 MHz 至 1000 MHz
    取决于元件，满量程 125 mW 至 1 kW
    50欧姆
    5012D
    宽带射频功率传感器
    350 MHz 至 4.0 GHz
    平均功率 150 mW 至 150 瓦，峰值 400 瓦
    50（标称）
    5016D
    宽带射频功率传感器
    350 MHz 至 4.0 GHz
    平均 25 毫瓦至 25 瓦
    60 瓦峰值
    50（标称）
    5017D
    宽带射频功率传感器
    25 MHz 至 1.0 GHz
    500 mW 至 500 瓦平均值，
    1300 瓦峰值
    （使用对数-对数刻度上的直线将最大平均功率额定值从 300MHz 时的 500W 降低至 1GHZ 时的 100W）
    50（标称）
    5017D-AV
    宽带射频功率传感器
    100 MHz 至 1.3 GHz
    不适用
    50 欧姆，标称值
    5018D
    宽带射频功率传感器
    150 MHz 至 4.0 GHz
    平均 100 毫瓦至 25 瓦
    60 瓦峰值
    50（标称）
    5019D
    宽带射频功率传感器
    25 MHz 至 1.0 GHz
    平均 100 毫瓦至 100 瓦
    260 瓦峰值
    50（标称）
    7020-1-010101
    基本功率传感器
    350 MHz 至 4.0 GHz
    0.15W 至 150W
    不适用
    7020-1-020101
    基本功率传感器
    350 MHz 至 4.2 GHz
    0.15W 至 150W
    不适用
    7020-1-030301
    基本功率传感器
    25 MHz 至 1.0 GHz
    0.5 W 至 500 W
    （使用对数-对数刻度上的直线将最大平均功率额定值从 300MHz 时的 500W 降低至 1GHZ 时的 100W）
    不适用
    7022
    统计射频功率传感器
    350 MHz 至 6 GHz
    不适用
    不适用





    关键词:



    产品规格：

    编号
    5018D
    项目名
    宽带射频功率传感器
    频率范围
    150 MHz 至 4.0 GHz
    功率范围
    100 mW 至 25 瓦（平均）
    60 瓦（峰值）
    插入电压驻波比
    <1.05（0.15 至 2.5 GHz）
    <1.10（2.5 至 4 GHz）
    插入损耗
    0.15 至 1.0 GHz 时 <0.05
    dB 1 至 4 GHz 时<0.1 dB
    方向性
    3.0 GHz 以下为 30 dB
    3.0 至 4.0 GHz 为 28 dB
    平均功率
    平均正向功率范围：平均  100 mW 至 25 瓦，峰值 60 瓦
    *准确度，平均正向功率：  读数的 ± 4%，+ 0.008 W
    反射测量的最小正向功率：   0.1W
    回波损耗：   0.0 至 23 dB
    VSWR：   1.15至 99.9
    突发平均功率
    突发平均正向功率范围：   .7 W 至 25 瓦 平均
    突发宽度：   1 μs 至 5 ms
    重复率：   5 Hz，最小
    占空比 (D)：.   002 至 1.0
    *精度，突发平均功率：  读数的 ± 6%，+ 0.008 瓦
    峰值包络功率范围
    0.7 - 60 瓦
    准确度---峰值包络功率
    突发宽度 > 200 µs：  读数的 ± 7%，+ 0.05 W
    1 µs < 突发宽度 < 200 µs：  读数的 ± 10%，+ 0.10 W
    0.5 µs < 突发宽度 < 1 µs：  读数的 ± 15%，+ 0.10 W
    突发宽度 < 0.5 µs：  读数的 ± 20%，+ 0.10 W
    波峰因数
    波峰因数测量范围：   25 mW 至 25 W
    *精度、波峰因数：  峰值功率精度和平均功率精度的线性和
    互补累积分布函数
    CCDF 测量范围：   0.1 至 100%
    阈值测量范围：   0.7 至 25 W
    测量不确定度：   ± 2%
    *电平设置精度：  峰值包络功率精度 + 2.0%
    连接器
    N 女（两者）
    电源
    USB 端口：少于一个低功耗 USB 负载
    DC 输入连接器： 7-18 VDC，小于 0.1A
    阻抗Ω
    50（标称）
    接口
    DPM 接口： DB9 专有接口
    PC 接口 (1)： RS-232、9600 波特率、无奇偶校验、8 个数据位、1 个停止位、DB9
    PC 接口 (2)： USB 2.0 B 型
    重量
    最大 1.2 磅（0.54 千克）
    尺寸（高 x 宽 x 深）
    4.8 英寸 x 4.6 英寸 x 1.3 英寸
    （122 毫米 x 117 毫米 x 33 毫米）
    数据记录
    需要 5000-NG 或 VPM3
    工作温度
    -10 °C 至 +50 °C（+14 °F 至 +122 °F）
    储存温度
    -40 °C 至 +80 °C（-40 °F 至 +176 °F）
    机械冲击和振动
    IAW MIL-PRF-2880F 3 级
    CE
    电磁兼容 EN 61326-1-2006
