7020-1-010101
350 MHz 至 4 GHz、0.15 至 150W
射频功率传感器
7020-1-010101 射频功率传感器是一款经济实惠的即插即用型功率测量解决方案。7020 可在 350 MHz 至 4.0 GHz 的宽频率范围内确定并报告正向和反射真实平均功率和 VSWR。它无需现场校准，每年仅需工厂校准一次，并且可追溯至美国国家标准与技术研究院 (NIST)。
应用领域
WPS 措施：模拟蜂窝、数字蜂窝、3G、4G、Tetra、APCO/P25、集群、CDMA、TDMA、WCDMA、GSM、交通、战术军事、雷达、航空电子设备、船舶、LMR、模拟广播、数字广播、GSM、 GPRS、EDGE、UMTS、HSDPA、蓝牙、消防、GPS、NPSPAC、寻呼、Project 25、公共安全、远程信息处理、公用事业、WIMAX 和 WLAN。
执行的测量：前向和反射
执行的计算： VSWR 和真实平均功率
标准配件：Sealatch USB线、VPM3虚拟功率计软件、7020使用说明书、VPM3使用说明书

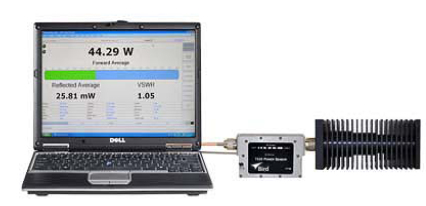

7020 系列、功率传感器和 VPM3、虚拟测量软件、笔记本电脑和终端的示例设置不包括在内。
编号
项目名
频率范围
功率范围
接口规格 Ω
宽带射频功率传感器
25 MHz 至 1.0 GHz
500 mW 至 500 瓦平均值，
1300 瓦峰值
（使用对数-对数刻度上的直线将最大平均功率额定值从 300MHz 时的 500W 降低至 1GHZ 时的 100W）
1300 瓦峰值
（使用对数-对数刻度上的直线将最大平均功率额定值从 300MHz 时的 500W 降低至 1GHZ 时的 100W）
50（标称）
基本功率传感器
25 MHz 至 1.0 GHz
0.5 W 至 500 W
（使用对数-对数刻度上的直线将最大平均功率额定值从 300MHz 时的 500W 降低至 1GHZ 时的 100W）
（使用对数-对数刻度上的直线将最大平均功率额定值从 300MHz 时的 500W 降低至 1GHZ 时的 100W）
不适用
产品规格：
编号
7020-1-010101
项目名
基本功率传感器
频率范围
350 MHz 至 4.0 GHz
功率范围
0.15W 至 150W
测量精度
+/-（读数的 4% + 0.05 W）
（高于 35 °C 或低于 15 °C 添加 3%）
（高于 35 °C 或低于 15 °C 添加 3%）
反射测量的最小前向功率
5.0瓦
峰均比
最大 12 分贝
插入损耗
最大 0.1 分贝
插入电压驻波比
1.10 最大
阻抗Ω
50（标称）
响应时间
3秒。
驻波比范围
1.15 至 99.9
方向性
最小 28 分贝
校准间隔
每年一次（推荐）
可升级
固件可通过 USB 端口现场升级
界面
协议： USB 2.0
连接器： USB 类型“B”，带“SeaLATCH”锁定 USB 连接器
数据记录：使用 VPM3 软件
连接器： USB 类型“B”，带“SeaLATCH”锁定 USB 连接器
数据记录：使用 VPM3 软件
连接器
中锋（女）
电源
电源：来自 USB 主机的 5Vdc
电流消耗： 35 mA
电流消耗： 35 mA
工作温度
-30 °C 至 +60 °C（-22 °F 至 +140 °F）
储存温度
-40 °C 至 +80 °C（-40 °F 至 +176 °F）
湿度
95%（无凝结）
高度
4,572 m（15,000 英尺）
机械冲击和振动
MIL-PRF-28800F 3 级
标准合规性
CE：欧洲标准 EN 61326-1:2006 – 测量、控制和实验室使用的电子设备 – 符合 EMC 指令 (2004/108/EC) 的 EMC 要求
RoHS：符合
RoHS：符合
方面
4.8 英寸 x 2.6 英寸 x 1.3 英寸[标称]
（122 毫米 x 66 毫米 x 32 毫米）
（122 毫米 x 66 毫米 x 32 毫米）
重量
1.0 磅（0.45 千克）[标称]
全部
