频率范围：10 MHz 至 6 GHz拥有 LAN 连通性及宽广的动态范围（-70 至 +26 dBm），适用于小信号测量快速实时测量，高达 50,000 个读数/秒1 MSa/s 的可变采样率和 1 MSa 的数据存储器支持长时间采样以零静寂时间进行实时测量，可确保对每一个连续脉冲都加以测量平均模式时间选择性功能能够利用整个动态范围执行平均功率测量和时间选择性平均功率测量内置归零和自动校准功能可以节省测量时间，降低测量不确定度仪器现在内置 BenchVue 软件许可证（BV0007B）。 BenchVue 能帮助您轻松连接和控制仪器，自动执行测试序列。

L2066XA 10MHz至54GHz LAN 宽动态范围平均功率/峰值功率传感器 -70至 +20dBm|是德/KEYSIGHT

频率范围：10 MHz 至 54 GHz拥有 LAN 连通性及宽广的动态范围（-70 至 +20 dBm（10 MHz 至 50 GHz 频率）/ -70 至 +15 dBm（> 50 GHz 至 54 GHz 频率）），适用于小信号测量5 MHz 视频带宽和 20 MSa/s 单次实时捕获1 MSa/s 的可变采样率和 1 MSa 的数据存储器支持长时间采样快速实时测量，高达 50,000 个读数/秒以零静寂时间进行实时测量，可确保对每一个连续脉冲都加以测量平均模式时间选择性功能能够利用整个动态范围执行平均功率测量和时间选择性平均功率测量内置归零和自动校准功能可以节省测量时间，降低测量不确定度仪器现在内置 BenchVue 软件许可证（BV0007B）。 BenchVue 能帮助您轻松连接和控制仪器，自动执行测试序列

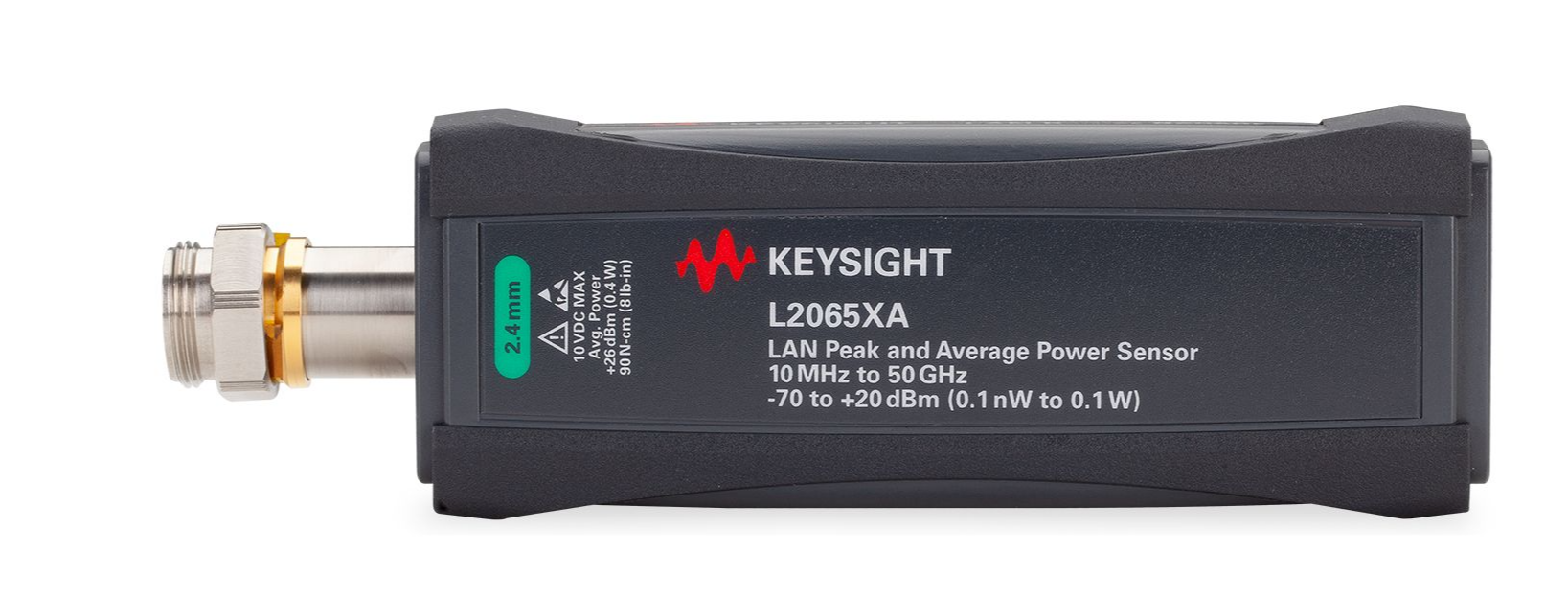

L2065XA 10MHz至50/53GHz LAN 宽动态范围平均功率/峰值功率传感器 -70至 +20dBm|是德/KEYSIGHT

频率范围：10 MHz – 50 GHz / 10 MHz – 53 GHz（选件 053）拥有 LAN 连通性及宽广的动态范围（-70 至 +20 dBm（10 MHz – 50 GHz 频率）/ -70 至 0 dBm（> 50 GHz 至 53 GHz 频率）），适用于小信号测量快速实时测量，高达 50,000 个读数/秒1 MSa/s 的可变采样率和 1 MSa 的数据存储器支持长时间采样以零静寂时间进行实时测量，可确保对每一个连续脉冲都加以测量平均模式时间选择性功能能够利用整个动态范围执行平均功率测量和时间选择性平均功率测量内置归零和自动校准功能可以节省测量时间，降低测量不确定度仪器现在内置 BenchVue 软件许可证（BV0007B）。 BenchVue 能帮助您轻松连接和控制仪器，自动执行测试序列。

同厂商产品

PWR-8PW-RC 10MHz至 8GHzUSB/以太网峰值和平均功率传感器|Mini-Circuits

频率范围：10MHz 至8GHz功率范围：-60 至 +20 dBm测量类型：峰值和平均值接口：USB/以太网

PWR-18RMS-RC 50 MHz至 18GHz USB/以太网 RMS 功率传感器|Mini-Circuits

频率范围：50 MHz至 18GHz功率范围：-60 至 +20 dBm测量类型：RMS接口：USB/以太网

PWR-40PW-RC 500MHz 至40GHz USB/以太网峰值和平均功率传感器||Mini-Circuits (在产)

频率范围：500MHz 至40GHz

功率范围：-20 至 +20 dBm

接口：USB/以太网

参考价格： $5169.25

厂家：Mini-Circuits （收录20个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

PWR-40PW-RC
50Ω -20 dBm至+20 dBm，0.5至40 GHz
机箱样式: JL3257

大卖点

峰值、平均值、峰值因子和占空比测量
调制、脉冲和连续波信号类型
30 MHz视频带宽
每秒2000万个样本
USB和以太网控制

智能功率传感器
USB / 以太网峰值和平均值

主要特点

峰值和平均功率分析：测量连续波和调制信号的峰值和平均功率。分析并图形化绘制脉冲信号的峰值和平均功率、占空比、脉宽、峰值因子、上升和下降时间。
外部触发器控制：触发输入和输出端口支持与外部测试设备的精确同步，允许捕获不规则信号模式和脉冲。
可选择的视频带宽：根据需要在CW、1.5 MHz、5 MHz和10 MHz视频带宽之间切换，以最小化测量噪声。
视频输出端口：用于ALC（自动电平控制）环路或直接在示波器上观察调制信号，以获得最高的带宽。

产品概览
Mini-Circuits’ PWR-40PW-RC是一款适用于500 MHz至40 GHz的任何功率测量应用的高性能传感器。10 MHz的内部调制带宽，结合每秒处理2000万个样本的数据处理速率，使得可以测量广泛的模拟和数字调制类型。视频输出端口另外提供了30 MHz的视频带宽，用于额外的分析或自动电平控制电路。

软件提供峰值和平均功率测量、统计分析（峰值因子、占空比、上升/下降时间）以及包括脉宽至100 ns和0.1%占空比的脉冲波形在内的任何信号类型的时域图形。

功率计具有USB和以太网接口，允许直接从PC控制，或通过网络进行远程功率测量。提供全面的软件支持，包括适用于Windows的用户友好的GUI应用程序，以及适用于Windows和Linux环境（32位和64位系统）的完整API和编程指南。从 http://www.minicircuits.com/softwaredownload/pm.html 下载。

典型应用

5G NR设备测试
ASK、FSK、OFDM、QAM、LTE调制
K/Ka波段雷达
信号电平校准
远程功率监控

功率传感器 | USB / 以太网 | 9 kHz 至 40 GHz | -60 至 +20 dBm

型号编号	外壳样式	控制方式	传感器类型	阻抗 (Ω)	频率低 (MHz)	频率高 (MHz)	输入功率 (dBm), 最小	输入功率 (dBm), 最大	动态范围 (dB), 典型值	测量速度 (ms)
PWR-2.5GHS-75	JL1337	USB	CW	75	0.1	2500	-30	+20	50	30
PWR-4GHS	JL1504	USB	CW	50	0.009	4000	-30	+20	50	30
PWR-6GHS	JL1504	USB	CW	50	1	6000	-30	+20	50	30
PWR-6LGHS	JL2169	USB	CW	50	50	6000	-45	+10	55	30
PWR-6LRMS-RC	JL1941	USB & 以太网	RMS	50	50	6000	-45	+10	55	30
PWR-6RMS-RC	JL1941	USB & 以太网	RMS	50	50	6000	-35	+20	55	30
PWR-8P-RC	JL2441	USB & 以太网	Peak & Avg.	50	10	8000	-60	+20	80	0.002
PWR-8FS	JL1504	USB	CW	50	1	8000	-30	+20	50	10
PWR-8GHS	JL1504	USB	CW	50	1	8000	-30	+20	50	30
PWR-8GHS-RC	JL1941	USB & 以太网	CW	50	1	8000	-30	+20	50	30
PWR-8PW-RC	JL2441	USB & 以太网	Peak & Avg.	50	10	8000	-60	+20	80	0.00005
PWR-18RMS-RC	JL3470	USB & 以太网	RMS	50	50	18000	-60	+20	80	0.5
PWR-40PW-RC	JL3257	USB & 以太网	Peak & Avg.	50	500	40000	-20	+20	40	5.00E-05

频率与功率传感器 | USB / 以太网 | 1 MHz 至 6 GHz | -30 至 +20 dBm

型号编号	外壳样式	控制方式	传感器类型	频率低 (MHz)	频率高 (MHz)	输入功率 (dBm), 最小	输出功率 (dBm), 最大	动态范围 (dB), 典型值	功率测量速度 (ms), 典型值	频率采样时间 (S), 最小	频率采样时间 (S), 最大
FCPM-6000RC	JL2029	USB & 以太网	CW	1	6000	-30	+20	50	30	0.1	3

关键词:

电气规格表

参数	频率范围 (GHz)	最小值	典型值	最大值	单位
动态范围 1	0.5 - 40	-20		+20	dBm
VSWR	0.5 - 15		1.20	1.3	:1
VSWR	15 - 40		1.30	1.4	:1
功率测量不确定性 @ 25ºC 2,3	0.5 - 15		±0.10	±0.60	dB
功率测量不确定性 @ 25ºC 2,3	15 - 32		±0.25	±0.60	dB
功率测量不确定性 @ 25ºC 2,3	32 - 40		±0.30	±0.60	dB
功率测量不确定性 @ 0ºC to 50ºC 2,3	0.5 - 40		±0.50	±0.50	dB
线性度 @ 25ºC	0.5 - 40		2		%
测量分辨率	0.5 - 40	0.01			dB
内部触发精度 5	0.5 - 40		1		dB
平均范围	0.5 - 40	1		999
采样周期 @ 满采样率	0.5 - 40	4	80		µs
采样周期 @ 降低采样率 6	0.5 - 40	1,000,000
时间基准精度		50			ppm
最大采样率 @ 采样周期 ≤80 µs 7	0.5 - 40		20		Msps
视频带宽 Internal Pulse profiling 8	0.5 - 40		10		MHz
Video out port	0.5 - 40		30		MHz
最小脉冲宽度	0.5 - 40		0.1		µs
上升/下降时间 9	0.5 - 40		50		ns
脉冲占空比 for pulse profiling 6	0.5 - 40	0.1		99.9	%
DC 电流 @ Ethernet disabled	0.5 - 40	450	500		mA
DC 电流 @ Ethernet enabled 10	0.5 - 40	540	700		mA
触发输入电压 Logic High		2.7	5.0		V
触发输入电压 Logic Low		0	0.6		V
触发输出电压 @ High impedance load Logic High		3	5.2		V
触发输出电压 @ High impedance load Logic Low		0	0.3		V
视频输出 @ 50 Ω load Output voltage	0.5		2.2

注释：

1. 最大连续安全操作功率限制：+23 dBm。
1. 测试使用CW信号。
1. 功率不确定度是针对默认采样周期80 µs指定的。
1. 在温度低于15°C时，在20~40GHz频率范围内，当功率小于-15dBm时精度会降低。
1. 内部触发可以从-15到+15 dBm以5 dB增量设置。
1. 当采样周期增加到超过80 µs时，分辨率会降低。要获得脉冲的高分辨率同时保持大采样周期，请使用脉冲分析中的‘Zoom on Pulse’功能（见第6页详细信息）。
1. 最大采样率以每秒百万样本数（msps）测量。当采样周期大于80 µs时，采样率将降低以覆盖整个采样周期。
1. 内部视频带宽可以在CW、1.5、5和10 MHz之间选择。
1. 虽然传感器的内部上升时间是50 ns，但这并不意味着可以准确测量上升时间为50 ns的信号。详见第4页。
1. 当以太网控制启用时，建议使用外部电源（USB-AC/DC-5+或等效设备）、有源集线器或USB 3.0/3.1端口，因为USB 2.0端口指定为供应500mA负载，因此可能无法提供所需的电流。

Parameter

Ratings

Operating Temperature

10°C to 50°C

Storage Temperature

-30°C to 70°C

DC Voltage at RF port

5 V

Trigger In

-0.3V to 5.5V

CW Power

+27 dBm

RF Input

(2.92 mm Male)

Trigger In

(SMB-Male)

Trigger Out

(SMB-Male)

USB Port

(USB type B female)

Network (Ethernet/LAN)

(RJ45 socket)

数据表 (DATASHEET)
- 描述：PWR-40PW-RC 的数据表，包含技术规格和性能参数。
- 下载链接：数据表下载
查看数据 (View Data)
- 描述：PWR-40PW-RC 的S参数数据，提供详细的性能图表和测量数据。
- 下载链接：查看数据
查看图表 (View Graphs)
- 描述：PWR-40PW-RC 的性能图表，展示产品的性能曲线和相关图形数据。
- 下载链接：查看图表
表壳样式 - JL3257 (Case Style - JL3257)
- 描述：JL3257 表壳样式的详细信息，包含尺寸、材料和兼容性等。
- 下载链接：JL3257 表壳样式
环境等级 - ENV50 (Environmental Rating - ENV50)
- 描述：产品的环境等级为ENV50，指产品的耐环境性能。
- 下载链接：ENV50 环境等级
软件支持 (Software Support)
- 描述：提供PWR-40PW-RC相关软件下载的链接。
- 下载链接：软件支持页面

Digi-Key (Distributor Only)
