WavePulser 40iX DC至40GHz高速互连分析仪/TDR|Teledyne LeCroy (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
WavePulser 40iX 是高速硬件设计人员和测试工程师理想的单机测量工具。 单次采集中的 S 参数（频域）和阻抗曲线（时域）与深度工具箱相结合，可提供无与伦比的高速互连表征洞察力。
主要特性
S 参数 DC 至 40 GHz，单端和混合模式
具有 <1 mm 分辨率、差分和共模的阻抗曲线
内部自动 OSLT 校准
USB 连接，体积小，重量轻
灵活显示测量值
消除固定装置、连接器和电缆的影响
使用 CTLE、DFE 和 FFE 均衡模拟眼图
高级抖动分析
S-参数
完整的频率表征，频率范围从 DC 到 40 GHz，并支持单端和混合模式 S 参数。 内置自动内部校准快速简便。WavePulser-40iX-BUNDLE提供的 OLST 校准套件， 允许根据需要移动测量参考平面。
阻抗曲线
以 <1 mm 的空间分辨率精确定位损伤，并支持差分和共模阻抗曲线。 提供 TDR 和 TDT 功能以完全覆盖反射和传输响应。

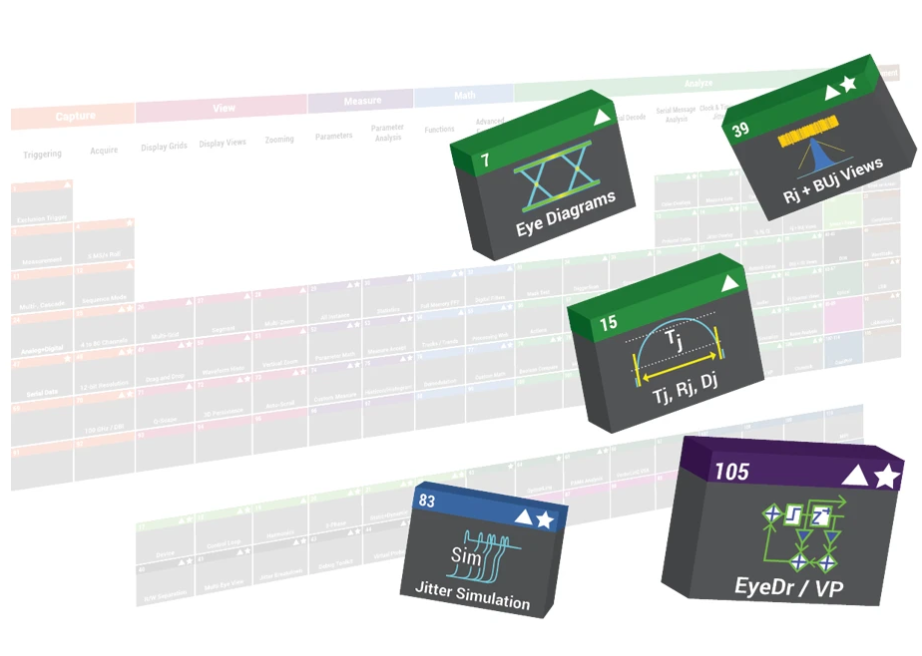

深度工具箱
WavePulser 40iX 测量已准备好使用标准深度工具箱进行仿真，用于仿真、去嵌入和时间选通。 内置眼图显示还允许均衡仿真。 高级抖动分析允许测量总抖动 (Tj)、随机抖动 (Rj) 和确定性抖动 (Dj)，并将 Dj 反卷积为分量部分和各种抖动视图。
内部自动校准
WavePulser 校准标准是内置的（包括在标准单元中）并且校准始终是自动的、简单和快速的——与 DUT 建立一个连接并按下 Go。 WavePulser 不需要购买额外的外部校准标准。 此外， WavePulser基于 TDR/TDT 的方法独立于设置，因此不太可能进行校准。
全范围直流至 40 GHz
WavePulser 为 DC 提供结果，并扩展到 40 GHz 的带宽，因此 TDR 阶跃响应和时间门控 和/或 仿真物理层信号响应可以避免低频和 DC 响应的外推 - 非常适合互连系统。 高速互连测试的设置和可用性。
关键词:
中国公司总部北京市海淀区知春路6号锦秋国际大厦A座2001室 咨询电话: 400-819-0567 | 上海分公司上海市江苏路369号兆丰世贸大厦23楼G座 咨询电话: 400-819-0567 |
深圳分公司深圳市福田区泰然七路1号博今商务广场A座2107-2108 咨询电话: 400-819-0567 | 成都分公司成都市顺城大街308号冠城广场33层C座 咨询电话: 400-819-0567 |
北京维修中心北京市海淀区知春路6号锦秋国际大厦A座2002室 咨询电话: 86-10-82800245 |
| 特励达力科官方微信号 | 特励达力科官方知乎账号 |
 |  |
| 关注官方微信，掌握更多资讯 | 关注官方知乎，了解更多干货 |
| 产品描述 | 产品代码 |
|---|---|
| 高速互连分析仪 | WavePulser-40iX |
| 4端口，S参数，DC-40 GHz，<1 mm空间分辨率，内部校准，4根相位匹配电缆 | |
| 高速互连分析仪套装 | WavePulser-40iX-BUNDLE |
| 包括WavePulser-40iX和WavePulser-40iX-SI-KIT |
深度分析工具箱，包括模拟均衡眼图（CTLE、FFE、DFE、PLL）和高级抖动分析以及模拟受控损伤的串行数据模式。还包括USB Hasp密钥、女性2.92毫米适配器（每个端口一个）、OSLT校准套件、通用扳手和扭矩扳手。 | WavePulser-40iX-SI-KIT
Signal Integrity Studio的附加许可证（USB Hasp密钥），用于WavePulser 40iX高速互连分析仪的分析和模拟软件。 | WavePulser-SISTUDIO
