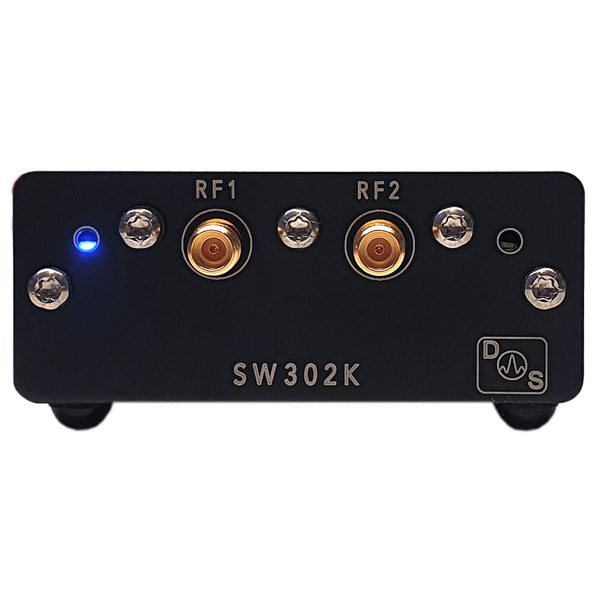

超宽带1 – 30GHz频率范围低插入损耗（典型值< 5dB）最大射频输入功率：+25 dBm回波损耗 > 6dB非反射式设计40GHz 额定精密 2.92mm 射频连接器固态可靠性和速度双向拓扑快速切换时间卓越的隔离度（典型值为 40dB）LED 端口状态指示阻抗：50欧姆Micro-USB供电标准以太网端口

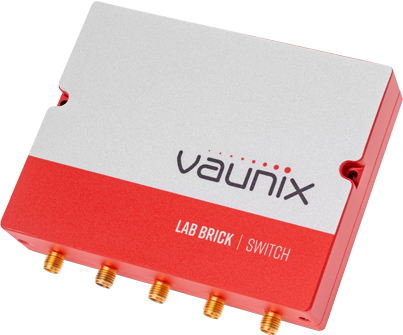

频率覆盖10MHz至20GHz坚固的铝结构可轻松针对 ATE 应用进行编程直接通过 PC 或自供电 USB 集线器操作多个设备手动、内部和外部开关控制功能包括 Windows GUI 和 SDK、Linux SDK、LabVIEW 驱动程序、Python 示例等USB 供电和控制10 瓦功率处理能力提供 SPDT 和 SP4T 型号
同厂商产品
频率范围：100kHz至43.5GHz带宽：160MHz110 dB 动态范围扫描速度：1 THz/秒

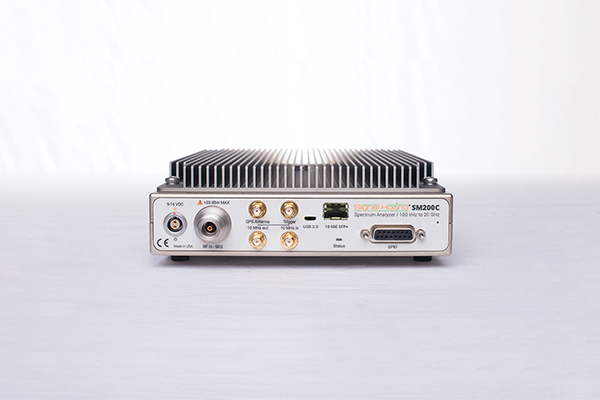

100kHz至20GHz瞬时带宽：160MHz扫描速度：1THz/s
100kHz至20GHz160 MHz 瞬时带宽 I/Q 流，通过 10GbE光纤网口SFP+ 端口，用于使用光缆与 PC 进行快速、远距离通信设备控制和数据传输通过 SFP+ 连接进行，而不是 USB调谐范围为 100 kHz 至 20 GHz扫描速度为1 THz/sec，RBW为30 kHz110 dB 动态范围超低相位噪声GPIO端口天线切换
RFS44 4路固态射频开关 100kHz至44GHz GPIO控制 SP4T|Signal Hound (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

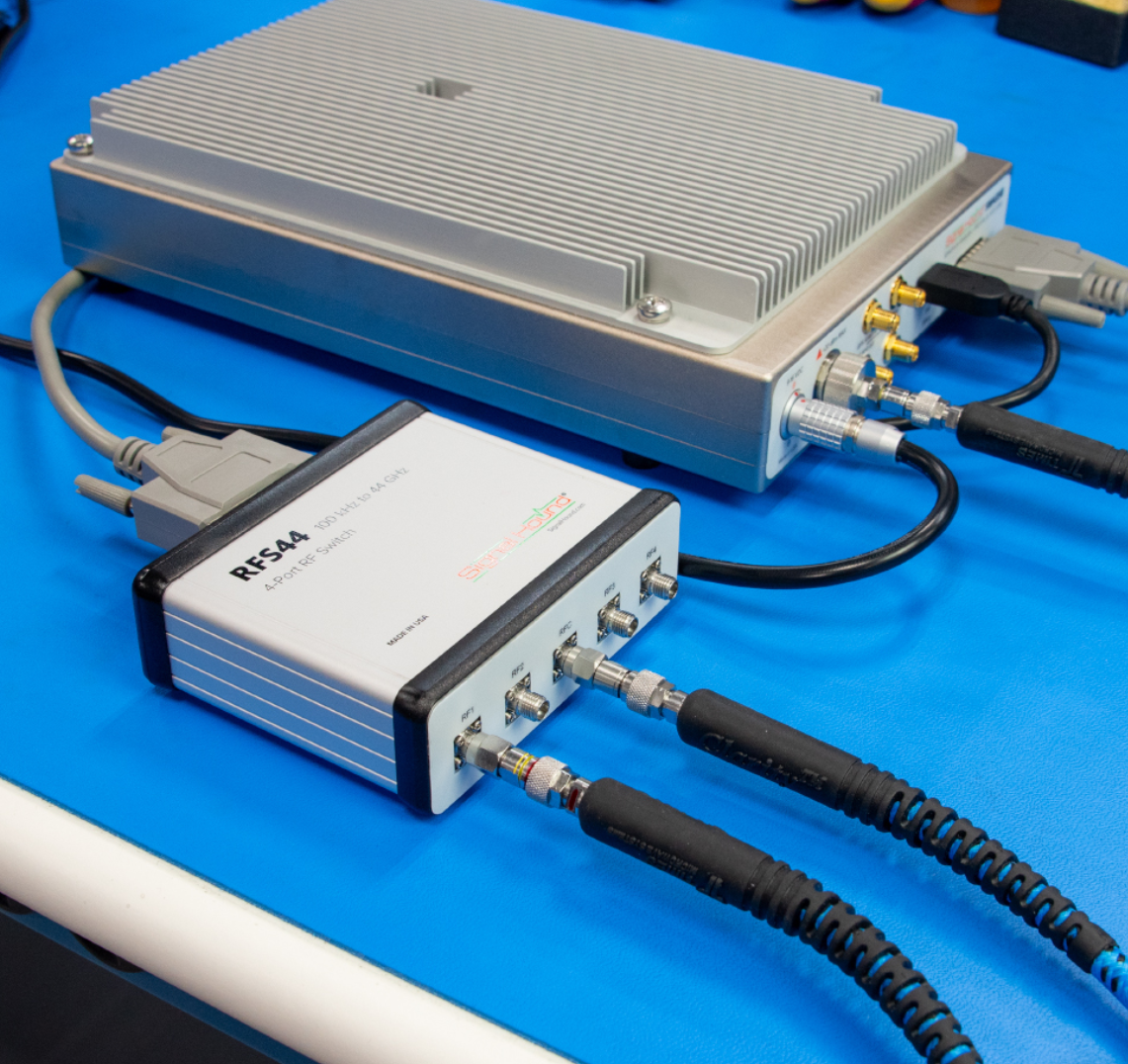

RFS44 是一款单刀四掷 （SP4T） 吸收式固态开关，采用绝缘体上硅 （SOI） 技术，可在四个端口上提供高达 44 GHz 的射频开关。 从低频一直切换到 Ka 波段，并在伪多普勒测向应用中使用这种多功能工具。RFS44 具有超快的开关速度、3 ns 的上升/下降时间以及 Spike™ 的直接访问，可对 SM435 产品线进行多频段扫描和测向！
Signal Hound 的 RFS44 高速天线开关将我们的高性能测试和测量设备的创新方法应用于公用事业开关控制。RFS44 采用先进的射频架构设计，与高质量组件相结合，为用户提供了重要的功能，并在不同的射频环境中跨不同频率进行切换时实现了简洁的数据采集。
应用
自动化测试
多频段扫描
方向寻找
天线极化
卫星通信
工业自动化和测试
雷达
5G 无线
特点
100 kHz 至 44 GHz 频率范围
从低频到卡波段的切换

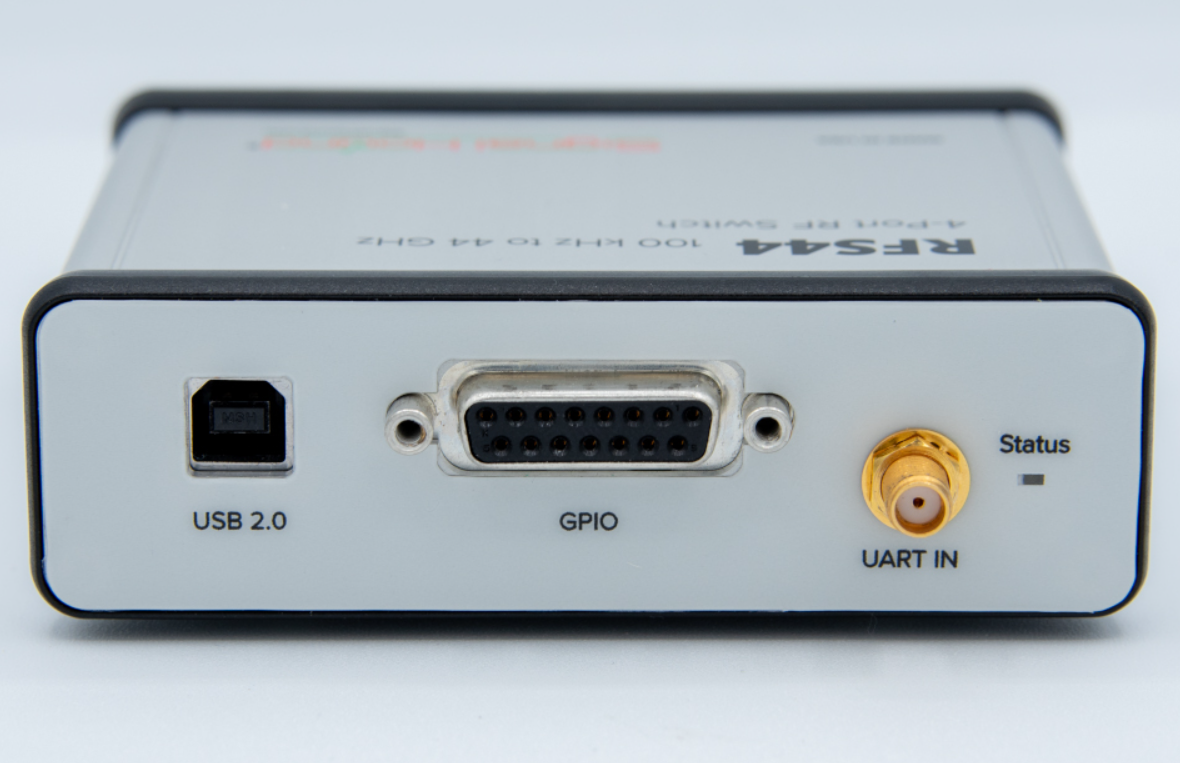

直接逻辑控制
天线极化
20 纳秒切换时间
支持硬件的频率或间隔切换
3 纳秒上升/下降时间
关键词:
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 频率 | 0.0001 | 44 | GHz | |
| 阻抗 | 50 | Ohms | ||
| VSWR (RF IN) | 2.0:1 | |||
| VSWR (RF OUT) | 3.0:1 | |||
| 隔离度 | >28 | dB | ||
| 输入功率 (>100 MHz) | 20 | dBm | ||
| 输入功率 (<100 MHz) | 10 | dBm | ||
| 上升/下降时间 (10%/90%) | 3 | ns | ||
| DB15 开/关 | 20 | ns | ||
| UART 开/关 | 20 | us | ||
| USB 开/关 | 20 | ms | ||
| ESD(HBM) | 375 | V | ||
| VIN (RF1-RF4) | -16 | 16 | V | |
| VIN (RFC) | -0.2 | 0.2 | V |
2.4mm (至 44 GHz) 标准
2.92mm (至 40 GHz) 可选
