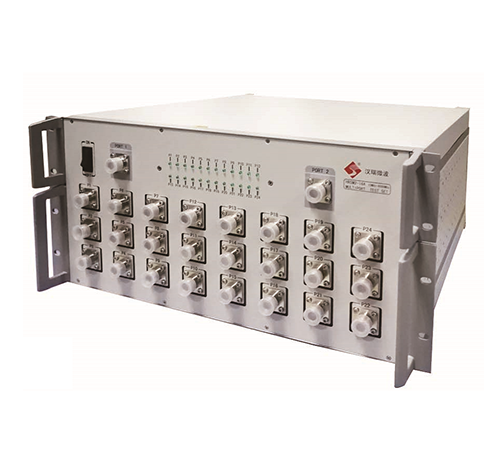

● 支持sub 6G/ WiFi 7移动通信测试；● 射频连接器采用SMA，提高模块的可靠性；● 扩展综合测试仪端口，提高仪器利用率；● 电子射频开关使用寿命为10亿次，是传统机械开关的500倍。
- «
- 1
- »
同厂商产品
工作频率范围：50-200 MHz 和 850-2450 MHz。紧凑的模块化设计，在4RU机箱中最多可达到160个端口。单机箱内非对称配置可达到（48x80、32x128、64x96）。每个输入端口的LNB电源为750 mA，13/18 V，并具有22 kHz音调。光纤接收器。所有输入和输出均可调节增益和衰减，使用户能够为最佳性能调整RF电平。快速且易于热插拔（少于30秒）的任何活动卡。
400 至 6000 MHz 频率范围，涵盖所有主要无线技术在 6 RU 中支持 32x32 个 RF 端口，采用模块化设计，可扩展至 64x64固态开关和衰减，可实现一致、可重复和无故障的性能;在几秒钟内重新配置任何测试设置支持 MIMO 测试的完全无阻塞分路和组合模拟 0 至 60 dB 的自由空间增量路径损耗，步长为 0.5 dB高达 30 dBm （1W） 的高功率处理能力直观、易于使用的 Web 浏览器 GUI 和通过 TCP/IP 和 Telnet 进行远程控制管理软件Q-LAAMP支持资源和时间分配，从而提高实验室效率
400-6000 MHz 频率范围，涵盖所有主要无线技术提供 8、16 或 32 端口系统固态开关和衰减，实现一致且可重复的性能模拟 over-the-air 增量路径损耗Q-LAAMP 管理软件支持资源和时间分配，以提高实验室运营效率
- «
- 1
- »
NEXUS Wi-5G系列 600MHz至6GHz 8x8端口开关矩阵|Quintech (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
NEXUS Wi-5G 是一款宽带 600 MHz 至 6 GHz 双向射频衰减器矩阵测试系统，可自动测试 2x2 至 8x8 MIMO 连接。集成固定衰减和 （64） 个 0 至 60 dB 可编程衰减器，每个连接提供高达 90 dB 的总衰减。NEXUS Wi-5G 可以使用集成的宽带分路器和合路器将任何输入端口连接到一个或多个或所有输出端口，将任何输出端口连接到一个或所有输入端口。未使用的连接可以使用内部端接的 100 dB 隔离开关关闭。NEXUS Wi-5G 支持当前和新兴标准的互操作性、共存和测试。该矩阵用于漫游、切换、波束形成、无线网状网络测试和网络设备验证。其频率范围涵盖 2G/3G/4G/LTE/VoLTE/802.11x WiFi/MIMO。电路交换回退测试可以在与商业信号隔离的受控环境中进行，移动场景仿真、带间载波聚合和 WiFi 干扰测试都可以轻松配置。可以在更短的时间内完成回归测试，从而提高实验室的投资回报率。 NEXUS Wi-5G 与 Quintech 专有的 Q-LAAMP® 软件结合使用 管理平台提供即用型测试系统，具有直观的 GUI 和用户 可配置的 RF 衰落应用程序。用于测试实验室的衰减器矩阵
自动化实验室测试 600 MHz 至 6 GHz 连续频率范围，涵盖所有主要的无线和 WiFi 技术 总共 64 个 0 至 60 dB 可编程衰减器，步长为 0.5 dB 高达 30 dBm （1W） 的高功率处理能力 集成分路器和合路器支持 2x2 至 8x8 MIMO 连接测试 无线网状网络对于支持大型分布式通信场景非常经济高效。应用范围从移动无线宽带到军事网络，再到车对车 （V2V） 通信。测试无线网状网络的移动性涉及使用准确性有问题的仿真，或者在实验室周围物理移动被测设备。准确的测试台需要两者的结合。这些测试台包括将节点放置在电波暗室中，用电缆替换设备上的天线，以及将电缆连接到矩阵开关。特点和优点
应用
一个特殊的用例涉及在车辆中使用嵌入式蜂窝技术在车辆中使用嵌入式蜂窝技术测试 V2V 通信，以支持汽车安全、自动驾驶和交通效率。Quintech 的 Wi-5G 八端口网状网络测试矩阵非常适合此应用。使用 Wi-5G，节点设备可以通过不同的配置和任意衰减互连，从而创建具有完全可重复性的拓扑。使用以太网控制，Wi-5G 可以在几毫秒内重新配置，从而更改端口连接和衰减。
关键词:
联系我们：
250 Airport Road 印第安纳州 15701
电话：724-349-1412 （800） 839-3658
传真：724-349-1421
中国区代理：
北京
CTTech （卫星、政府、广播、有线电视）
北京市海淀区
紫竹园路 31 号 大纪元中心，3 号楼，2H室 北京办公室
+86 13901160325
+852 27431778
www.cttech.com.hk
关键词:
0条提问
X
提问
X
回答
关键词:
0条口碑
X
发表口碑
自2000年以来，Quintech电子和通信公司一直向全球的一级无线测试实验室提供keystone NEXUS品牌的测试和测量矩阵开关。这些 RF 矩阵切换系统可实现无线测试实验室自动化，提供可重复、可记录和远程控制的测试。我们的全球客户群包括网络服务提供商、网络设备、芯片组以及设备和 UE 制造商。这种自动化对于复杂、不断变化的无线环境至关重要，这些环境被称为 4G、5G WiFi、LTE、LTE-U、IoT，通常被称为融合和网络化社会。该公司还提供实验室管理软件，允许安排多个远程用户，为产品开发和验证过程的关键部分带来成本和资源效率，并提高投资回报率。Quintech 实验室自动化产品和软件，以及毫秒级的切换速度，可以在受控环境中模拟自由空间。
测试和测量矩阵开关：
使用有效可靠的 Quintech 矩阵切换器实现无线测试实验室的自动化。可重构矩阵可自动化并支持使用新兴蜂窝基础设施进行可互操作的商业电信设备的测试。
无线测试实验室自动化：
无需手动配线架测试并自动重新配置测试。消除配置错误。录制、重复和重现自动化测试。
异构网络测试设备：
用于日益复杂的 HetNet 基础设施的测试设备，包括波束成形天线、自优化网络 （SON） 和分布式天线系统 （DAS），用于快速发展的无线平台。
Lab Software:
Computer control and software automation allow the full benefit of the Matrix Switch to be realized in the wireless test equipment laboratory. Quintech Electronics proprietary Q-LAAMP™ laboratory automation management software provides the test laboratory the ability for a large number of individual users to run tests simultaneously.
MIMO Test lab:
The architecture of the Matrix Switch enables emulation of free space in a controlled environment by allowing controlled summing of signals from any combination of the inputs.
Wirelss Mesh 测试台：
无线网状网络测试台：多跳无线网状网络可以成为一种非常经济高效的网络，用于支持从移动无线宽带到军事用途的大型分布式通信。测试网状网络的移动性涉及在实验室的屏蔽室内物理移动设备或使用准确性值得怀疑的仿真技术。准确的测试环境需要两者的结合。这是通过将无线节点放入 RF 屏蔽外壳来实现的。天线被移除并替换为将无线设备连接到 Quintech 网状网络测试解决方案的电缆，该解决方案包括具有开/关开关和衰减器的任意连接，以模拟距离。使用该解决方案，设备可以通过衰减互连，从而创建具有完全可重复性的多样化网络拓扑。这些开关可以在几毫秒内远程重新配置，从而改变连接和衰减。这样的测试台可用于测试 LTE Direct 设备、WiFi 网状路由器、机器对机器 （M2M） 网状网络、小基站网状回程和 SON 干扰控制、自组网和传感器网络。Quintech 的无线网状网络测试台是针对这些技术的可扩展、可控且经济高效的解决方案。
