电缆和天线分析仪分析仪设计用于测量 100 kHz 至 230 MHz 范围内电缆和天线系统的 SWR（驻波系数）、回波损耗和其他参数。它是世界上第一台能够在不给电池充电的情况下进行 16 小时连续测量的天线分析仪。一款小巧、方便且功能强大的矢量网络分析仪，用于测量电缆和天线系统最有用的参数。您可以获得更小的尺寸、更轻的重量和更短的测量时间。

摇杆 230

高对比度 E Ink 显示屏

紧凑轻巧

运行 16 小时，一次充电

蓝牙 BLE，用于与移动应用程序通信

防溅防尘箱

按下按钮时内置辅助工具

频率范围

0.1 至 230 MHz

频率输入

1 kHz

系统测量

12.5、25、28、37、50、75、100、150、200、300、450、600 欧姆

SWR 测量范围

图表模式下为 1 到 10
数字模式下为 1 到 100

R 和 X 系列

0…10000, -10000…10000

显示模式

Multé （多频天线的快速检查）
SWR 图表，100 点
SWR、回波损耗、R、X、Z、L、C、一个频率下的幅度和相位角

射频输出

连接器类型：N
输出功率：-10 dBm（负载为 50 欧姆时）
输出信号形状：方形

权力

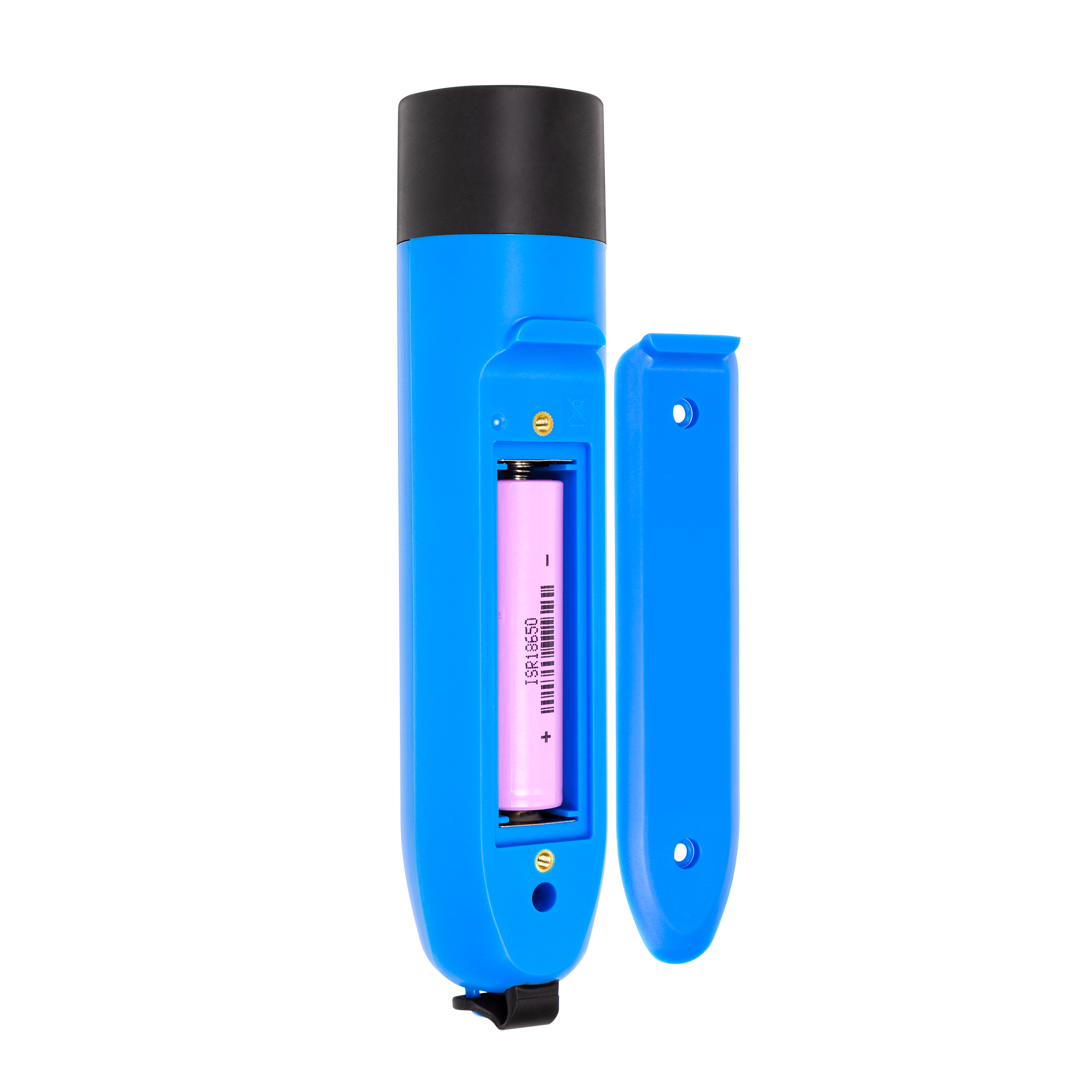

1 节锂离子电池 3.7 V 型 18650
当分析仪连接到 PC 或带有 USB 插座的 DC 适配器时，它会从这些电源获取电源
充电时间：使用充电器时 3 小时

接口

防水键盘上的 2 × 3 键
英语（默认）、日语的菜单和帮助屏幕
单色电子纸显示器，200 × 200
USB 连接到个人计算机
v.4.2 BLE 单模，B 类

尺寸

185 x 40 x 33 毫米（7.3 x 1.6 x 1.3 英寸）

工作温度

-15° …40°C （5 ...104°F）

重量

185 克（6.5 盎司），含电池

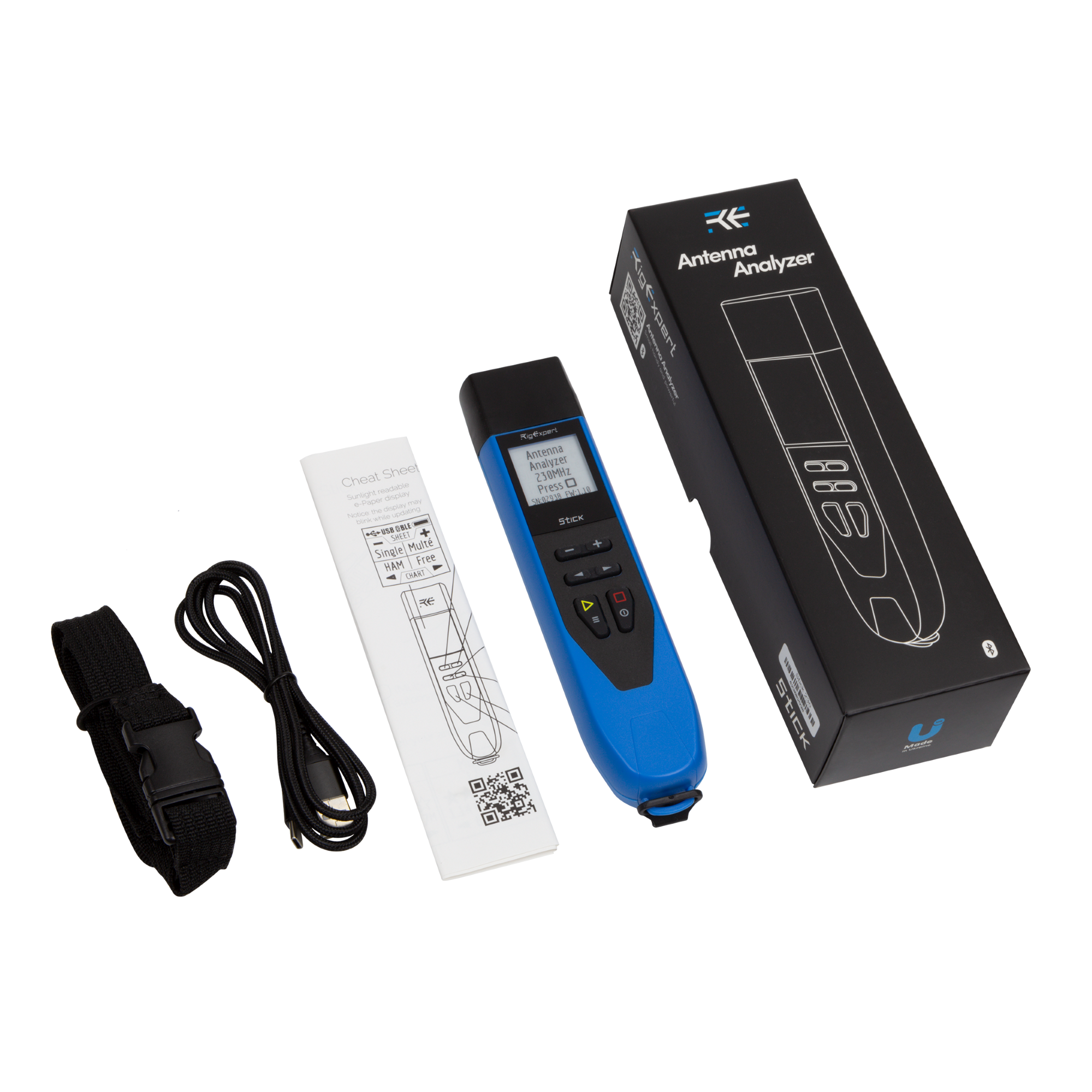

包装盒内的配件

挂绳
快速入门指南
USB 数据线

全球贸易项目代码 13

4820185420259

注意

规格如有更改，恕不另行通知
乌克兰制造

关键词:

Frequency range

0.1 to 230 MHz

Frequency entry

1 kHz

Measurement for systems

12.5, 25, 28, 37, 50, 75, 100, 150, 200, 300, 450, 600 Ohm

SWR measurement range

1 to 10 in chart modes
1 to 100 in numerical modes

R and X range

0… 10000, -10000… 10000

Display modes

Multé (a quick check of multiband antennas)
SWR chart, 100 points
SWR, Return loss, R, X, Z, L, C, magnitude and phase angle at one frequency

RF output

Connector type: N
Output power: -10 dBm (at a load of 50 ohms)
Output signal shape: square

Power

One lithium-ion battery 3.7 V type 18650
When the analyzer is connected to a PC or a DC adapter with USB socket, it takes power from these sources
Сharge time: 3 hours when using a charger

Interface

2 × 3 keys on the waterproof keyboard
Menus and help screens in English (by default), Japanese
Monochrome electronic paper display, 200 × 200
USB connection to a personal computer
v.4.2 BLE Single Mode, Class B

Dimensions

185 x 40 x 33 mm (7.3 x 1.6 x 1.3 inches)

Operating temperature

-15° … 40 ° C (5 … 104 ° F)

Weight

185 grams (6.5 Oz) with battery

Accessories inside the box

Lanyard
Quick start guide
USB cable

GTIN-13

4820185420259

Note

Specifications are subject to change without notice
Мade in Ukraine
