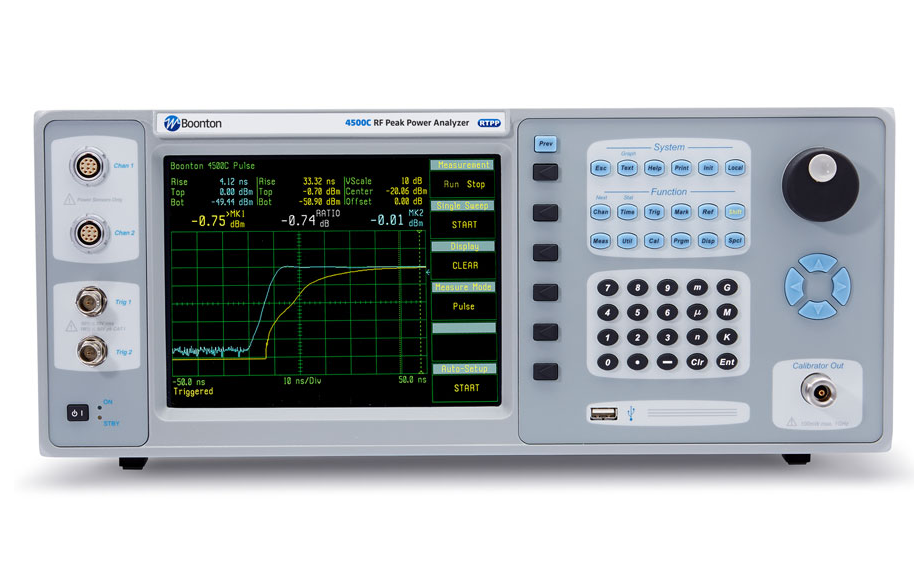

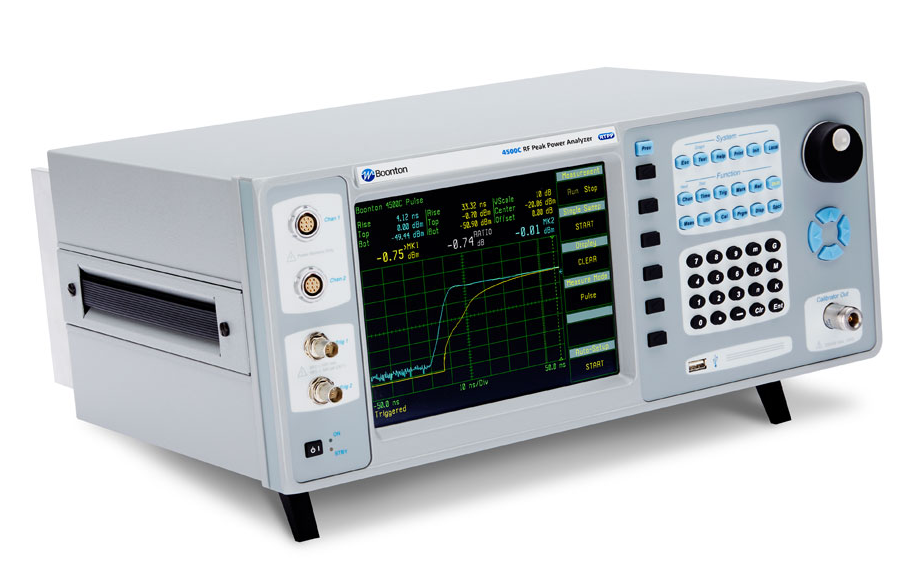

4500C 30MHz至40GHz峰值功率分析仪 -60dBm至+20 dBm|Boonton (在产)

频率范围 30 MHz 至 40 GHz
测量范围 -60 dBm 至 +20 dBm
射频通道视频带宽 125 MHz
RF 通道上升时间 < 5 ns
整体精度 0.2 dB
时间分辨率 100 ps
最小脉冲宽度 / 最大 PRF 6 ns / 50 MHz
通道 2 个 RF 和 2 个触发器

实时功率处理™
超快的跟踪采集和刷新率
一键式操作，可进行 15 次自动功率和时间测量
自动峰峰值、时间延迟和事件延迟触发
多级、多功能校准器
连续统计分析（可选）
包括门控 PDF、CDF 和 CCDF
同时显示多达 4 个测量、2 个内存和 1 个数学通道

参考价格：

厂家：Boonton （收录12个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

Boonton 4500C 型是在时间和统计域中捕获、显示、分析和表征微波和射频功率的首选仪器。它非常适合用于商用和军用雷达、电子战（EW）、无线通信（如 LTE、LTE-A 和 5G）和消费电子产品（WLAN）以及教育和研究应用中使用的脉冲和类噪声信号的设计、验证和故障诊断。

主要规格和功能

频率范围 30 MHz 至 40 GHz
测量范围 -60 dBm 至 +20 dBm
射频通道视频带宽 125 MHz
RF 通道上升时间 < 5 ns
整体精度 0.2 dB
时间分辨率 100 ps
最小脉冲宽度 / 最大 PRF 6 ns / 50 MHz
通道 2 个 RF 和 2 个触发器
实时功率处理™
超快的跟踪采集和刷新率
一键式操作，可进行 15 次自动功率和时间测量
自动峰峰值、时间延迟和事件延迟触发
多级、多功能校准器
连续统计分析（可选）
包括门控 PDF、CDF 和 CCDF
同时显示多达 4 个测量、2 个内存和 1 个数学通道

Boonton Real-Time Power Processing™ 技术显著减少了获取和处理功率测量样本的总周期时间。通过结合专用采集引擎、硬件触发器、集成样本缓冲器和实时优化的并行处理架构，Real-Time Power Processing™ 在触发后立即开始同时执行大部分扫描处理步骤，而不是等到采集周期结束。

Real-Time Power Processing 技术的优势如图1a所示。关键处理步骤并行进行，并与信号采集保持同步。由于没有增加计算开销来延长扫描周期，样本缓冲器不会溢出。因此，无需暂停采集以进行迹线处理。这意味着无间断的信号采集几乎可以保证可靠地捕获和分析间歇性信号现象，如瞬变、dropouts或干扰。这些事件通常由于处理期间的采集间隙而被传统功率计错过，如图1b所示。

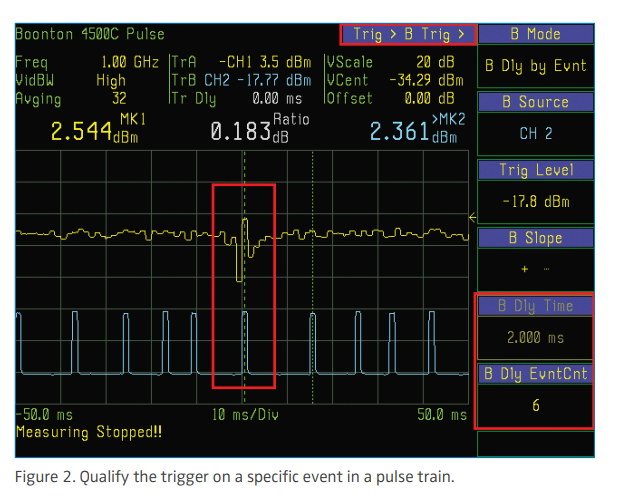

独特的触发系统4500C 拥有一个独特的触发系统，允许用户根据特定事件或特定的延迟时间来限定触发。这使得即使脉冲的时序是可变的，也能捕获用户选定的脉冲。B触发限定器具有小于100皮秒的分辨率，消除了脉冲突发中与时间抖动相关的同步问题——这在超宽带（UWB）和雷达应用中很常见。

这个限定器可以设置为最多999,999个事件或长达1秒。这种高精度和灵活性使得4500C能够精确地捕获和分析那些具有挑战性的、时序不固定的脉冲事件，这对于需要精确测量和分析脉冲特性的应用来说是非常宝贵的。

卓越的时间管理4500C 拥有 100 皮秒的时间基准分辨率，并且采集速度高达 100 百万次/秒，能够在时间基准范围低至 5 纳秒/格的情况下提供每格 50 个数据点。这使用户能够观察到其他功率分析仪可能错过的有意义的波形信息（见图 3a）。

此外，Boonton 的卓越时间管理还带来了其他几个优势：

能够捕获并表征窄至 6 纳秒的脉冲宽度。
4500C 还可以使用户能够分析长波形，无论是长脉冲序列还是更短的波形在更多重复次数上。
拥有长达 10 小时的观察范围，用户可以监测诸如放大器在加热时的放大器下垂等时间行为。

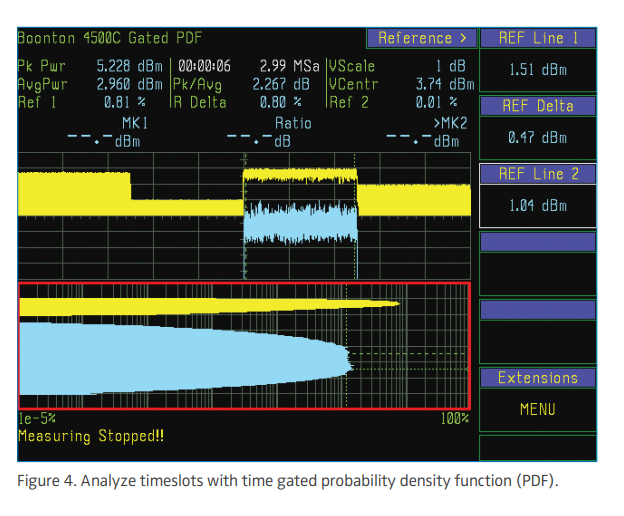

强大的统计分析4500C 提供了可选的概率密度函数（PDF）和累积分布函数（CDF、CCDF），以准确表征类似 OFDM 和 WLAN 信号这样的类噪声射频。

这些统计功能可以构建并分析一个非常大的功率样本群体，这些样本可以连续或在所有通道上以 100 MS/s 的采集速率触发。这些功能快速、准确，并且允许测量非常罕见的功率峰值，对于用户定义的样本大小或采集间隔。尽管可编程的采集时间可以非常长或连续，即使是短时间的运行也可以解析非常低的概率，这得益于极高的样本吞吐量。
