MY6520 5G NR电磁电波箱 /毫米波 屏蔽箱|MICRONIX/马可尼 (在产)
规范
大于或等于 60dB@700MHz 至 6GHz、 2.92 毫米（J-J） ×2 个 SMA（J-J） ×2个 交流× 1个（100V，单相两线制 + 地线） 直流× 2pcs（Johnson 端子 4 极） USB3.0 TypeA × 2pcs（极性;外部设备输入端主机 ×1）、外部主机输入端设备 ×1） LAN × 2pcs（Cat.6A，PoE 不兼容） 低反射 EUT stand@inside 底部 天线固定base@inside上部 添加射频连接器 （MY6500-K / MY6500-SMA）、 可以从 USB3.0 更改为 USB2.0（无极性）
外部尺寸 约 743（W）×830（H）×721（D）mm *不包括突出部分 内部尺寸 约 500（W）×500（H）×500（D）mm *不包括突出部分 屏蔽特性
20GHz 至 30GHz无线电波吸收体反射损耗
（代表值）金字塔型氨基甲酸酯型
25dB@3GHz 35dB@5GHz
40dB@10GHz
45dB@15GHz 大于或等于 50dB@24GHz射频连接器
（背面）接口
（背面）重量 约 33 kg（主体） 主要材料 铝 其他 选件
（出厂默认）
2.92mm（K） 连接器或 SMA 连接器最多可扩展至四个。
界面（自定义）
更改 USB3.0
的极性（设备/主机） 可以更改 USB 和 LAN 的组合（例如;USB × 4 等）选择 各种喇叭天线
特征
专门用于协议功能测试的小型、轻便、低价格的电磁电波暗箱。
由于金字塔型无线电波吸收器的特性，内部反射减少。

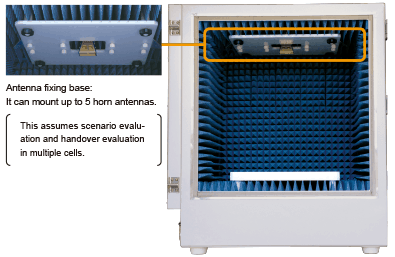

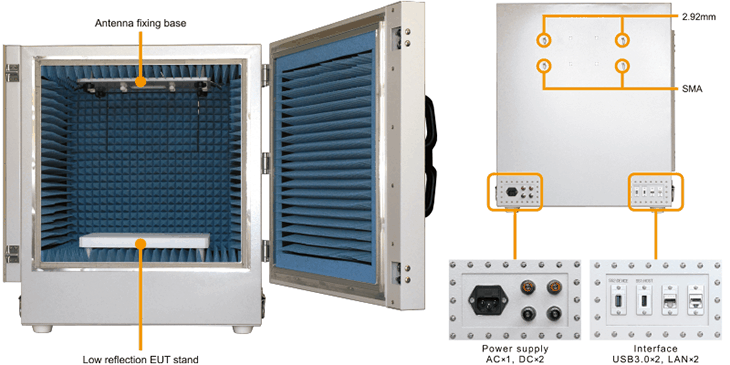

配备低反射 EUT 支架和天线固定底座。
使用工厂选项，可以更改额外的 RF 连接器和接口规格。
一键式锁定机构（带钥匙）
可定制
*如果您有任何问题，请随时与我们联系。

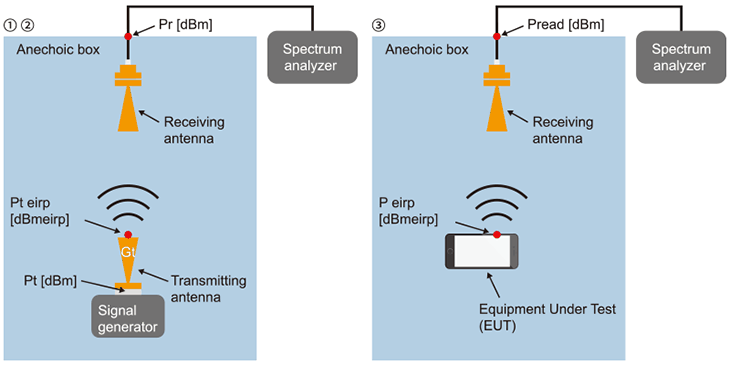

EIRP 的校准示例
1. 具有已知增益的天线在视轴方向上测量。
Pt[dBm] 有效辐射功率 （ERP） Gt[分贝] 天线增益 Pt eirp[dBmeirp] 等效全向辐射功率
Pt [dBm] + Gt [dB]Pr[dBm] 电磁电波箱射频连接器部分通过接收天线 + 同轴电缆的接收功率
2. 求天线耦合的程度。
千分贝 Pt EIRP[dBmEIRP]-Pr[dBm]
3. 可以测量与校准相同的接收系统中被测设备 （EUT） 的辐射电。
P eirp[dBmeirp] 峰值 [dBm] + K[dB]
选择
天线

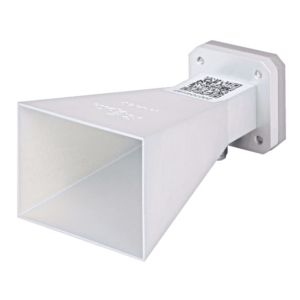

喇叭天线 MY6500-01
线性极化。频率范围 ： 26GHz 至 40GHz

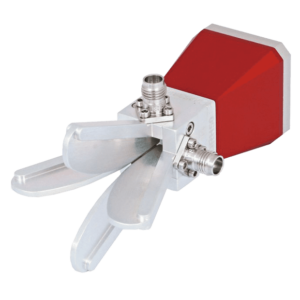

喇叭天线 MY6500-02E
涵盖水平和垂直极化。频率范围 ： 5GHz 至 50GHz
适配器
适配器（2.92mm、P-J）
・型号：MY6500-A1适配器（2.4mm-2.92mm、P-J）
・型号：MY6500-A2
添加射频连接器（工厂选项）
连接器 2.92mm
・型号：MY6500-K连接器 SMA
・型号：MY6500-SMA
同轴电缆（屏蔽箱到天线）
长度 ：61 厘米（2.92 毫米，P-P）
型号：MY6500-C061
