DPO8000系列

10.1寸多点触控电容屏，256级波形灰度及色温显示，1GHz带宽，8GSa/s采样率，2G存储深度，600.000wfms/s波形捕获率；内置两路200MHz任意波形发生器，支持任意波输出；41种自动测量，提供全内存硬件测量功能；丰富的串行协议触发和解码功能；多种数据分析和处理功能；综合8种仪器功能，显著简化测量系统并加快测量速度；提供丰富的配置接口，使用更方便；是一款值得信赖，能够为您提供专业级测量的示波器。

集八种独立仪器于一身，包括：示波器/ 16通道逻辑分析仪/ 频谱分析仪/ 任意波发生器/ 数字电压表/ 6位频率计和累加器/ 协议分析仪/协议发生器；

集八种独立仪器于一身，包括：示波器/ 16通道逻辑分析仪/ 频谱分析仪/ 任意波发生器/ 数字电压表/ 6位频率计和累加器/ 协议分析仪/协议发生器；
8GSa/s实时采样率，2G存储深度，1GHz带宽，多达200万帧的硬件实时波形录制和回放；
RS232、I2C、SPILIN、CAN协议发生功能;
内置两路200MHz信号源，垂直分辨率12 bit，最高输出频率200MHz
10.1寸多点触控电容屏，256级波形灰度及色温显示；
波形捕获率高于600,000个波形每秒；
丰富的串行协议触发和解码功能；
多达41种波形参数自动测量，更提供全内存硬件测量功能；
多种数据分析和处理功能：独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、计数器;
全系标配LAN、USB远程通讯功能，支持选配RS232接口，HDMI接口；
宽范围，低底噪，垂直灵敏度范围:500μV/div~10 V/div，各个档位均支持全带宽；
李沙育波形支持双屏显示，XY模式下支持光标测量；

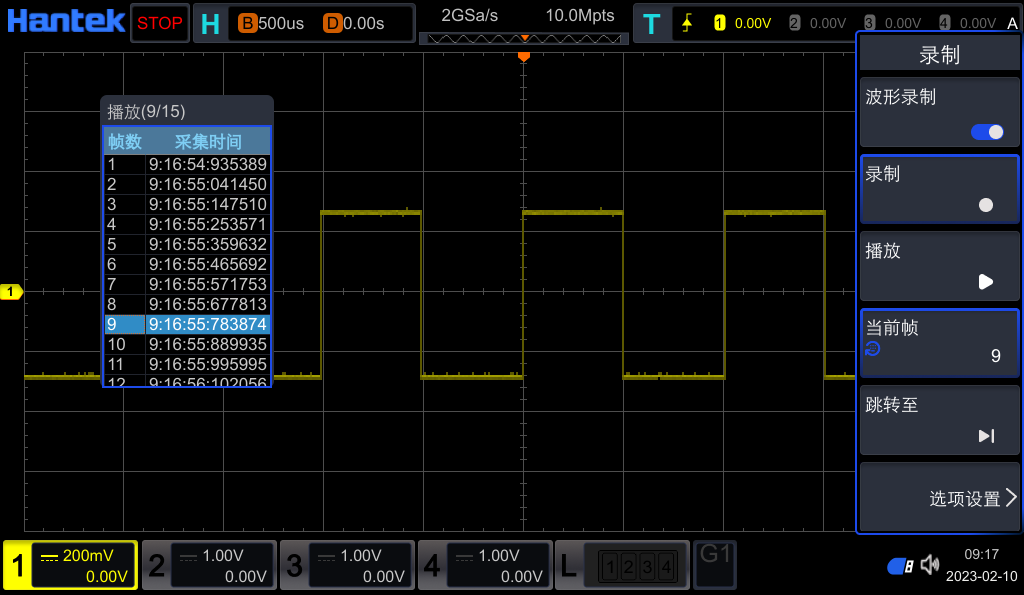

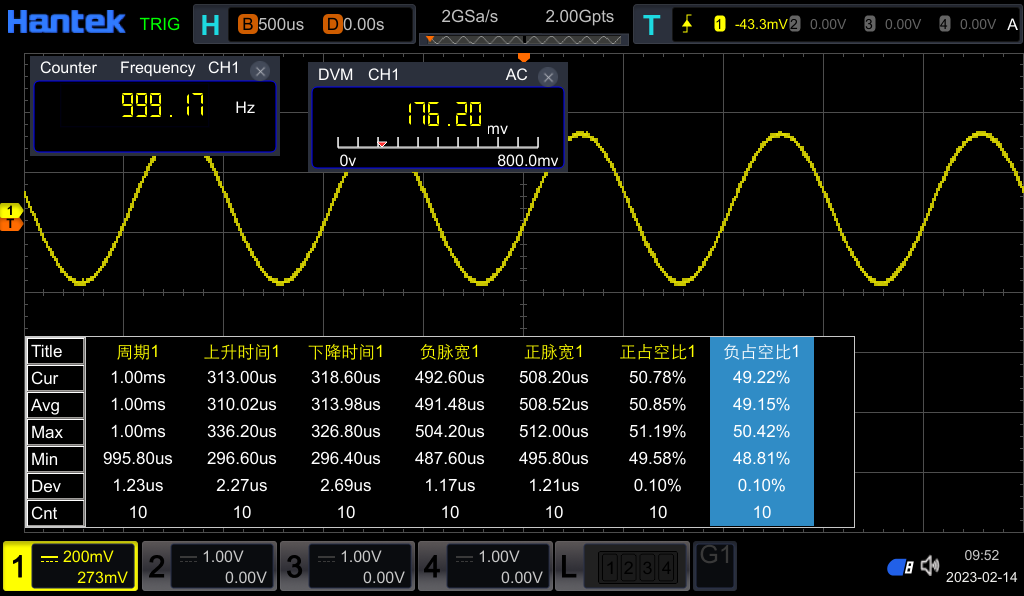

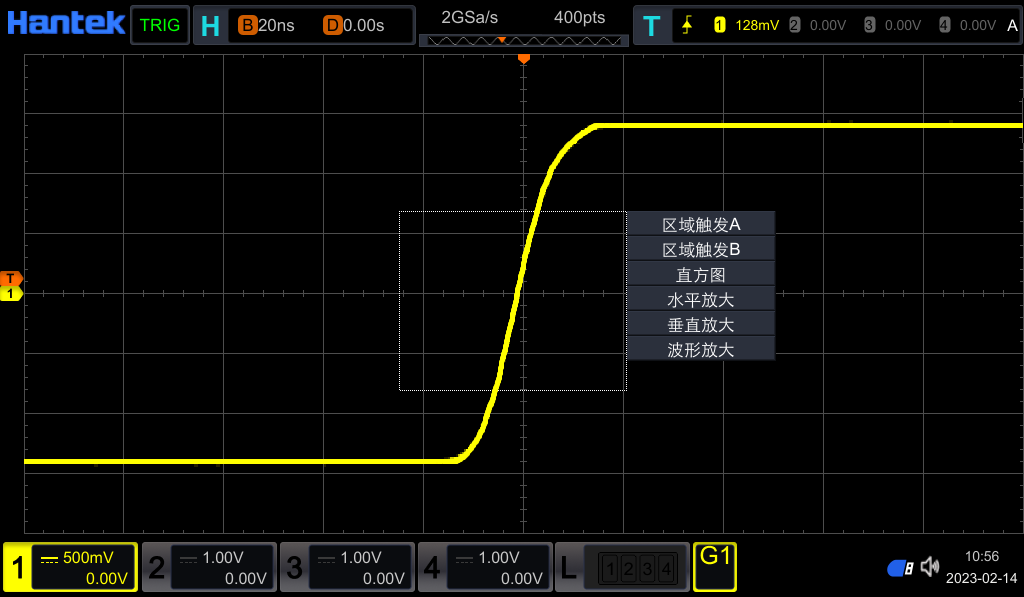

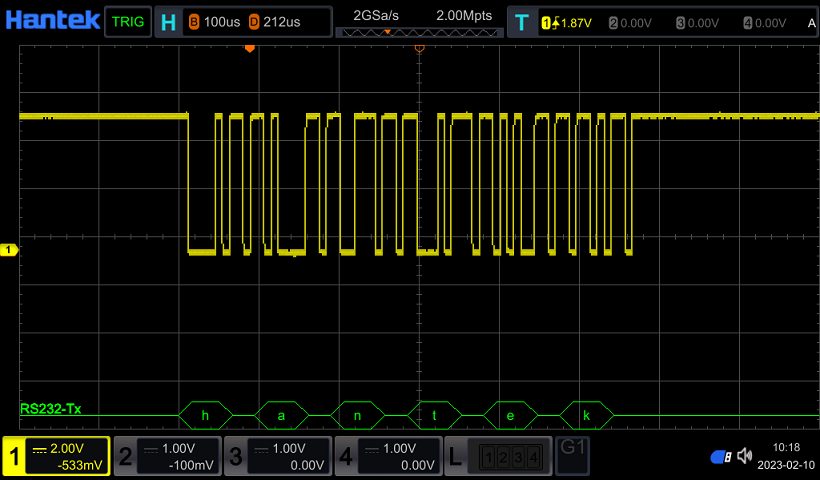

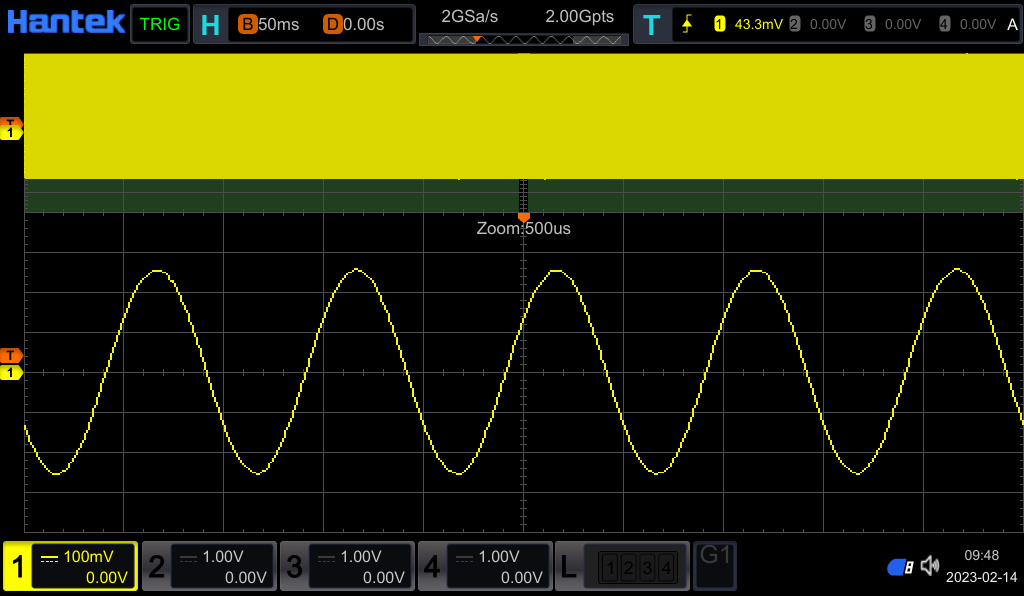

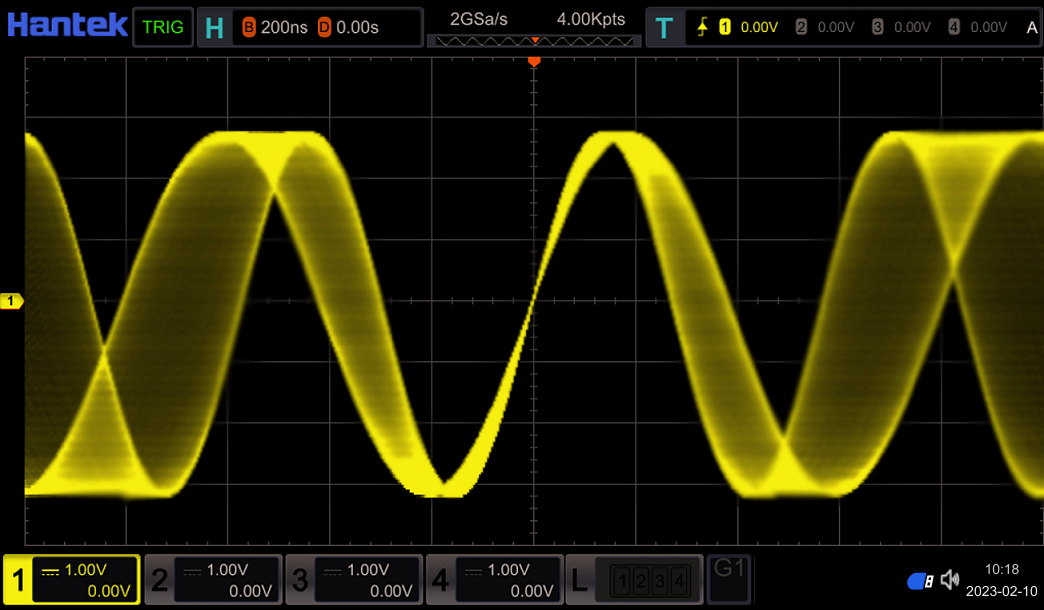

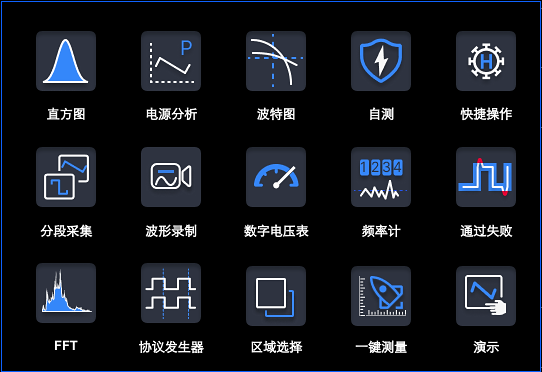

2G存储深度拥有2G的超长存储深度。全面掌握波形全局及细节，不会遗失任何偶发事件和波形变化。串行总线触发和解码提供总线触发和解码功能，支持多种协议RS232、I2C、SPI、LIN、CAN能快速直观地将总线协议信息解码显示。波形数字荧光显示提供数字荧光多级波形灰度显示效果，可以帮助用户快速发现信号中潜在异常。200MHz函数/任意波形发生器内置两路200MHz，集成了多种常用内置波形，支持自定义任意波形，任意波猝发输出，调制波形输出。区域触发功能画定区域，即可设定区域触发，区域触发可以简化高级触发的操作，快速隔离出感兴趣的波形。波形录制回放提供波形录制功能选件，实时不间断记录波形变化，并在信号上标记时间，便捷地回放波形，找出故障所在。测试参数功能5位数字电压表和6位硬件频率计功能；实时统计最小、最大、平均值、标准方差等信息，让您能够更高效地执行测试。快捷操作功能包括15种常用功能的快捷操作面板，无需查找，一键开启。使操作更快捷，测量更高效。

型号	模拟通道	模拟带宽	实时采样率	存储深度	波形捕获率	数字通道	内置信号源
DPO8104E	4CH	1GHz	8GSa/s	2Gpts	500,000 wfms/s	16CH	200MHz, 2CH
DPO8084E	4CH	800MHz	8GSa/s	2Gpts	500,000 wfms/s	16CH	200MHz, 2CH
DPO8054E	4CH	500MHz	8GSa/s	2Gpts	500,000 wfms/s	16CH	200MHz, 2CH
DPO8354E	4CH	350MHz	8GSa/s	2Gpts	500,000 wfms/s	16CH	200MHz, 2CH

型号	模拟通道	模拟带宽	实时采样率	存储深度	波形捕获率	数字通道	内置信号源
DPO8104C	4CH	1GHz	8GSa/s	2Gpts	500,000 wfms/s	--	--
DPO8084C	4CH	800MHz	8GSa/s	2Gpts	500,000 wfms/s	--	--
DPO8054C	4CH	500MHz	8GSa/s	2Gpts	500,000 wfms/s	--	--
DPO8354C	4CH	350MHz	8GSa/s	2Gpts	500,000 wfms/s	--	--

型号	DPO8104E	DPO8084E	DPO8054E	DPO8034E
通道	4通道示波器+2通道信号源+16通道逻辑分析仪
带宽	1GHz	800MHz	500MHz	350MHz
实时采样率	8GSa/s单通道，8GSa/s半通道，4GSa/s全部通道
存储深度	2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道）
波形捕获率	600,000 wfms/s[25ns 点显示单通道自动存储深度]
垂直分辨率	8 bit
垂直灵敏度	1 MΩ： 500uV/div ~ 10 V/div；50 Ω：500uV/div ~ 1 V/div
时基范围	200ps/div~1ks/div	500ps/div~1ks/div	500ps/div~1ks/div	1ns/div~1ks/div
时基精度	±1 ppm ± 1 ppm/年
带宽限制	20 MHz、100MHz、200MHz、350MHz、650MHz、750MHz；每通道独立可选
触发类型	边沿、脉宽、斜率、视频、超时、欠幅脉冲、逻辑、延迟、建立保持、RS232、LIN、CAN、SPI、I2C
总线和解码	RS232、I2C、SPI、LIN、CAN
数学运算	A+B、A-B、A*B、A/B、FFT、A&&B、A\|\|B、A^B、!A、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、低通、高通、带阻、带通、AX+B
自动测量	41种参数测量，支持统计和分析
分析功能	频率计、数字电压表、电源分析、直方图、搜索、导航、历史、波特图
硬件录制和回放	超过200万帧（单通道）
输入耦合	直流、交流或接地
输入阻抗和电容	1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF
任意波形发生器	双通道信号源，垂直分辨率 16 bit，最高输出频率200MHz，1GSa/s采样率，±7V电平输出；正弦波、方波、锯齿波、脉冲、直流、噪声、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢等 13 种标准波形。
数字通道	16路
接口	USB HOST、USB DEVICE、LAN 选配：HDMI，串口
屏幕	10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉

无源探头

型号	描述	查看手册
HT300B,HT500B	350Mhz,500MHz,10:1/1:1	点击下载
HT100B，HT200B	100MHz,200MHz,10:1/1:1	点击下载
PP-80,PP-150,PP-200	60MHz,100MHz,200MHz,10:1/1:1	点击下载
PP80B, PP150B, PP200B, PP300B	80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1	点击下载
PP-90	80MHz,10:1/1:1	点击下载
T3100高压探头	100MHz，100：1，2000VDC+Peak AC	点击下载

交/直流电流钳

型号	描述	查看手册
CC65	直流/交流0 – 20KHz，可测电流范围20 mA to 65 A	点击下载
CC-650	交流 0 – 5KHz，1A - 500A ，直流 1A - 650A	点击下载
CC-800	交流 0 – 5KHz，1A - 500A ，直流 1A - 800A	点击下载

差分探头

型号	描述	查看手册
HT8050	50MHz，1300V peakAC，1/50，1/500	点击下载
HT8100	100MHz，1300V peakAC，1/50，1/500	点击下载

关键词:

型号
DPO7504E
DPO7354E
DPO7204E
DPO7104E
通道
4通道示波器+1通道信号源+16通道逻辑分析仪
带宽
500MHz
350MHz
200MHz
100MHz
实时采样率
2GSa/s单通道，2GSa/s半通道，1GSa/s全部通道
存储深度
2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道），250Mpts（全通道）
波形捕获率
500,000 wfms/s[25ns 点显示单通道自动存储深度]
垂直分辨率
8 bit
垂直灵敏度
1 MΩ： 500μV/div ~ 10 V/div；50 Ω：500μV/div ~ 1 V/div
时基范围
500ps/div~1ks/div
1ns/div~1ks/div
2ns/div~1ks/div
2ns/div~1ks/div
时基精度
±1 ppm ± 1 ppm/年
带宽限制
20 MHz、100MHz、200MHz、350MHz；每通道独立可选
触发类型

边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、RS232、LIN、CAN、SPI、I2C

总线和解码
RS232、I2C、SPI、LIN、CAN
数学运算

A+B、A-B、A*B、A/B、FFT、A&&B、A||B、A^B、!A、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、低通、高通、带通、带阻、AX+B、表达式

自动测量
51种参数测量，支持统计和分析
分析功能
频率计、数字电压表、电源分析、直方图、搜索、导航、历史、波特图
硬件录制和回放
超过200万帧（单通道）
输入耦合
直流、交流或接地
输入阻抗和电容
1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF
任意波形发生器
采样率200 MSa/s，垂直分辨率12 bit，最高输出频率25 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形
数字通道
16路，1GSa/s采样率，
接口
USB HOST、USB DEVICE、LAN ；选配：HDMI，串口
屏幕
10.1英寸多点触控电容屏，256级波形灰度显示，余辉

青岛汉泰资料下载中心

下载中心 - 青岛汉泰官网丨Your testing solution provider (hantek.com.cn)

DPO7000用户手册2023-12-28

DPO7000性能校验2023-05-30

DPO7000数据手册2023-12-28

DPO7000快速指南2023-12-28

无源探头

型号	描述	查看手册
HT300B,HT500B	350Mhz,500MHz,10:1/1:1	点击下载
HT100B，HT200B	100MHz,200MHz,10:1/1:1	点击下载
PP-80,PP-150,PP-200	60MHz,100MHz,200MHz,10:1/1:1	点击下载
PP80B, PP150B, PP200B, PP300B	80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1	点击下载
PP-90	80MHz,10:1/1:1	点击下载
T3100高压探头	100MHz，100：1，2000VDC+Peak AC	点击下载

交/直流电流钳

型号	描述	查看手册
CC65	直流/交流0 – 20KHz，可测电流范围20 mA to 65 A	点击下载
CC-650	交流 0 – 5KHz，1A - 500A ，直流 1A - 650A	点击下载
CC-800	交流 0 – 5KHz，1A - 500A ，直流 1A - 800A	点击下载

差分探头

型号	描述	查看手册
HT8050	50MHz，1300V peakAC，1/50，1/500	点击下载
HT8100	100MHz，1300V peakAC，1/50，1/500	点击下载

厂家直销：

地址：山东省青岛市高新区宝源路780号，联东U谷35号楼

总机： 400-036-7077

电邮：Support@hantek.com

电话：0532-55678770, 55678772, 55678773

汉泰克旗舰店 - 京东 (jd.com)

首页-汉泰克五金旗舰店-天猫Tmall.com

关键词:

0条提问

提问

回答

关键词:

0条口碑

发表口碑

口碑标题

上传图片

型号	DPO7504E	DPO7354E	DPO7204E	DPO7104E
通道	4通道示波器+1通道信号源+16通道逻辑分析仪
带宽	500MHz	350MHz	200MHz	100MHz
实时采样率	2GSa/s单通道，2GSa/s半通道，1GSa/s全部通道
存储深度	2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道），250Mpts（全通道）
波形捕获率	500,000 wfms/s[25ns 点显示单通道自动存储深度]
垂直分辨率	8 bit
垂直灵敏度	1 MΩ： 500μV/div ~ 10 V/div；50 Ω：500μV/div ~ 1 V/div
时基范围	500ps/div~1ks/div	1ns/div~1ks/div	2ns/div~1ks/div	2ns/div~1ks/div
时基精度	±1 ppm ± 1 ppm/年
带宽限制	20 MHz、100MHz、200MHz、350MHz；每通道独立可选
触发类型	边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、RS232、LIN、CAN、SPI、I2C
总线和解码	RS232、I2C、SPI、LIN、CAN
数学运算	A+B、A-B、A*B、A/B、FFT、A&&B、A\|\|B、A^B、!A、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、低通、高通、带通、带阻、AX+B、表达式
自动测量	51种参数测量，支持统计和分析
分析功能	频率计、数字电压表、电源分析、直方图、搜索、导航、历史、波特图
硬件录制和回放	超过200万帧（单通道）
输入耦合	直流、交流或接地
输入阻抗和电容	1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF
任意波形发生器	采样率200 MSa/s，垂直分辨率12 bit，最高输出频率25 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形
数字通道	16路，1GSa/s采样率，
接口	USB HOST、USB DEVICE、LAN ；选配：HDMI，串口
屏幕	10.1英寸多点触控电容屏，256级波形灰度显示，余辉
