SYN5814型 200MHz 1GSa/s 平板示波器（高性价） |同步天下 (在产)

最高200MHz带宽、1GSa/s实时采样率；

50Mpts存储深度；

10.1英寸触控一体屏，1280*800分辨率；

支持CAN、LIN总线解码。

UI设计人性化，操作便捷；

50Mpts存储深度，全面掌握测试全局和细节；

体积小、重量轻、外出测试更加便捷；

支持高低通数字滤波，滤除杂讯无忧；

可选大容量电池7500mAh，长时间测试无忧；

支持31种自动测量项，即点即选，一键清除。

参考价格：

厂家：同步天下|西安同步电子科技有限公司（收录89个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SYN5814型平板示波器是一款便携式智能平板数字示波器，最大带宽200MHz，4个模拟通道，最高实时采样率1GSa/s，10.1英寸触控一体屏，存储深度达50Mpts，支持31种自动测量项和CAN/LIN总线解码。该智能平板示波器采用硬件数字滤波和人性化用户界面设计，支持高级数学函数运算和FFT快速傅里叶变换。用户使用该平板示波器就像使用手机或者pad一样操作平板示波器，是一款结构小巧，机身轻薄，功能全面、体积小巧、操作简单的平板数字示波器。

关键词：平板示波器，平板数字示波器，便携示波器，智能平板示波器

产品功能

1) 最高200MHz带宽、1GSa/s实时采样率；

2) 50Mpts存储深度；


3) 10.1英寸触控一体屏，1280*800分辨率；

4) 支持CAN、LIN总线解码。

产品特点

a) UI设计人性化，操作便捷；

b) 50Mpts存储深度，全面掌握测试全局和细节；

c) 体积小、重量轻、外出测试更加便捷；

d) 支持高低通数字滤波，滤除杂讯无忧；

e) 可选大容量电池7500mAh，长时间测试无忧；

f) 支持31种自动测量项，即点即选，一键清除。

典型应用

1) 通用和精密测试；

2) 嵌入到教学设备或者工业测试系统中使用；

3) 电源纹波和噪声检测；

4) 汽车维修检测工具；

5) 现场维护工程师的故障诊断工具；

6) DIY发烧友以及创客制作的基础工具。

技术指标

型号	SYN5814
模拟通道数	4
带宽	200MHz
最大采样率	1GSa/s
存储深度	50Mpts
上升时间	≤1.8ns
输入阻抗	1MΩ±1%\|\|14pf±3pF
输入耦合	直流DC/交流AC
垂直刻度系数	5mV/div～10V/div(1MΩ输入)
底噪	≤1.3mVpp(5mV/div,1MΩ)
通道间隔离度	≥40dB(100:1)（直流至最大带宽）
最大电压	CAT I 300Vrms（1MΩ输入）
水平时基	5ns/div～1ks/div
时基延迟时间	10格～10ks
触发模式	自动、正常、单次
触发耦合	直流、噪声抑制
触发抑制时间	200ns~10s
边沿触发	任何通道上的正斜率、负斜率或任一斜率
脉宽触发	在正脉宽、负脉宽＞，＜，＝，≠或处于 8ns~10s 时间范围内触发
总线解码	LIN/CAN
光标	水平光标、垂直光标、十字光标
自动测量	31项，其中任何时间可在屏幕上最多显示10项。周期、频率、上升时间、下降时间、延时、正占空比、负占空比、正脉宽、负脉宽、突发脉宽、正向超调、负向超调、相位、峰峰值、幅值、高值、低值、最大值、最小值、均方根值、C均方根、平均值、C平均值
双波形	+、-、*、/，模拟通道
FFT	点数：最大100k；源：模拟通道；窗口：矩形窗、哈明窗、布莱克曼、汉宁窗
存储	存储格式:WAV、CSV 存储波形数量:不限存储波形命名:支持同时显示参考波形数量:4条快速截屏:支持存储用户设置数量:8个用户设置命名:支持
时钟漂移	≤±5ppm/年
时基精度	±20ppm
垂直分辨率	8位
自校准	支持
显示	10.1英寸触控一体屏，1280*800分辨率
语言	中文/英文
接口	DC供电口
电源	12V/4A电源适配器
环境	工作温度：0℃～45℃ 存储温度：-40℃～60℃ 湿度范围：5%～85%, 25℃ 工作高度：≤3000m
尺寸	18220055mm(长宽高)
重量	≤3kg

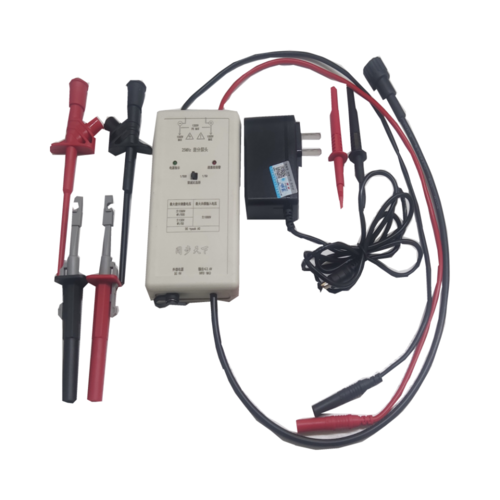

选件	可选7.4V,7500mAh电池，光隔离探头，高压差分探头，电流探头等
