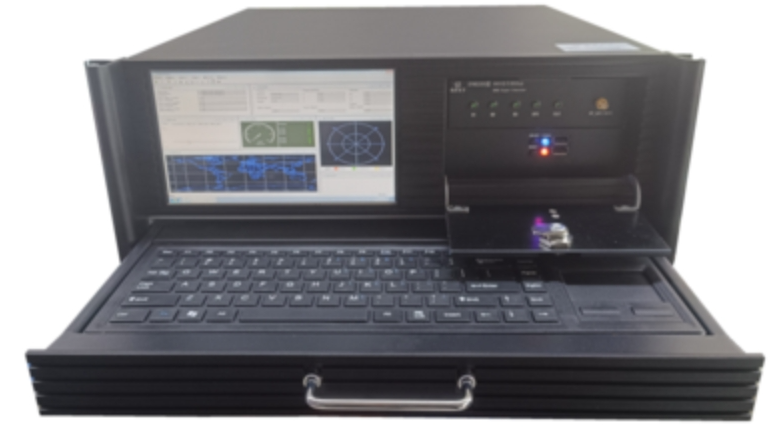

SYN5205型GNSS信号模拟器是一款高性价比多通道北斗/GPS/GLONASS卫星导航信号发生器，具有模拟北斗/GPS/GLONASS卫星导航定位系统的导航信号功能，支持北斗B1/B2/B3/GPS L1/GLONASS等五个频点的射频仿真信号输出，支持实时星历和外部星历参数输入，支持不同时间长度的各种轨迹输出，能满足各类卫星导航授时接收终端的测试需求，可替代国外高昂GNSS信号模拟器。
该模拟器广泛应用在卫星导航用户设备的研制、开发、生产和测试过程的各个环节.可以完成测距精度测试、导航电文测试、失锁重捕测试、定位精度测试、测速精度测试、通道时延测试、一致性测试、误码率测试等，将大大提升工作效率。
同时也适用于依赖卫星导航定位功能的相关产品的研制开发测试工作，如共享单车，共享汽车，导航定位设备，电子围栏设备等应用环境。可大幅度提高效率，避免频繁的现场实地测试，大大提高了产品开发测试部署的速度。严禁用于违规违法活动，否则后果自负。
关键词：gps模拟器，gnss模拟器，导航模拟器，北斗信号模拟器
产品功能
1) 能够模拟产生高动态和静态情况下接收机收到的卫星导航信号；
2) 具有卫星选通功能，用户可以根据需要选择五种导航系统中的卫星进行任意组合搭配；
3) 具有12个通道用于产生GPS 卫星L1 载波上的C/A 码信号， 故可最多同时模拟12颗GPS卫星的导航信号；
4) GLN 最多产生12个通道可最多同时模拟12颗GLN 卫星导航信号；
5) BDS B1 最多产生32个通道可最多同时模拟32颗北斗B1卫星导航信号；
6) BDS B2 最多产生16个通道可最多同时模拟16颗北斗B2卫星导航信号；
7) BDS B3 最多产生32个通道可最多同时模拟32颗北斗B3卫星导航信号；
8) 具有信号产生通道选通功能，用户可以选择使用特定的通道用于产生导航信号，还可以单独设置每个信号通道所产生信号的强度；
9) 具有导航信号衰减控制功能，用户可以单独设置最终输出的五种卫星导航模拟信号的衰减量；
10) 具有接收机运动轨迹设置功能，用户可以通过模拟器上位机设置运动轨迹和典型运动轨迹载入两种设置方式，以方便试验用户使用。
11) 具有模拟器实时状态显示功能，向用户显示当前正在模拟的卫星的种类、数量、编号、俯仰角、伪距、健康状况等信息，向用户显示当前在线卫星的天空视图和接收机运动轨迹视图。
12) 具有射频电缆接口和转发天线接口，用户可以选择使用无线模式或有线模式接收卫星模拟信号；
13) 独立的轨迹录制功能。
产品特点
a) 内置高精度恒温晶振；
b) HDMI接口可外接超大显示屏，采用模块化设计,可靠性高。
典型应用
1) 卫星导航用户设备设计开发，卫星导航体制验证和导航新技术，新方法研究；
2) 卫星导航用户设备批量自动化检测与测试。
技术指标
信号规模 | 频点 | 北斗B1I:1561.098MHz ±2.046MHz 北斗B2A:1207.140MHz ±2.046MHz 北斗B3I:1268.52MHz ±10.23MHz GPS L1:1575.42MHz GLONASS G1 :1598.5625MHz至1608.75MHz |
通道数（标配） | 北斗B1I:32通道（支持北斗三代B1I） 北斗B2A:16通道 北斗B3I:32通道（支持北斗三代B3I） GPS L1:12通道 GLONASS G1:12通道 |
动态参数 | 最大速度 | ±15km/s |
最大加速度 | ±1000m/s2 |
最大加加速度 | ±1000m/s3 |
信号质量 | 谐波功率 | ≤-40dB |
载波抑制 | ≥40dB |
频率稳定性 | ≤±50ppb |
信号电平 | 射频输出范围 | -150～-100dBm |
控制范围 | 0～50dB |
最小可调分辨力 | 1dB |
信号精度 | 伪距相位精度 | ≤0.05m |
伪距变化率精度 | ≤0.005m/s |
通道间一致性 | ≤0.1m（码），≤0.005m（载波） |
I、Q支路载波相位调制正交性 | ≤3°（RMS） |
1PPS输出 | 路数 | 1路 |
电平 | TTL 3.3V |
10MHz输出 | 路数 | 1路正弦波 |
电平 | ≥1Vp-p |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） |
存储温度 | -20℃～＋70℃ |
视频接口 | 高清HDMI接口，可外接超大显示屏 |
硬件配置 | Windows系统，4核CPU,4G内存，128G固态硬盘，8.9英寸显示屏、工业抽屉键盘、触摸鼠标 |
供电电源 | 交流220V±10%， 50Hz±5%，功率小于35W |
机箱尺寸 | 4u标准上机柜机箱，482mm（宽）* 500mm（深）* 178mm（高） |
机箱重量 | ≤20kg |
选件 | 根据客户要求定制类似产品 |
选件说明
选件号 | 项目 | 内容 |
选件001 | 通道数（低配） | 北斗B1I:16通道 北斗B2A:16通道 北斗B3I:16通道 GPS L1：12通道 GLONASS G1：12通道 |
选件002 | 通道数（L2） | 北斗B1I:32通道（支持北斗三代B1I） 北斗B3I:32通道（支持北斗三代B3I） GPS L1:12通道 GPS L2:12通道 GLONASS G1：12通道 |
选件003 | 10MHz输入 | 外参考10MHz输入 |

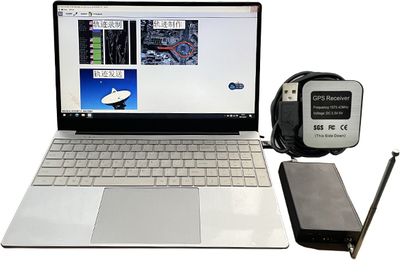

选件004 | 轨迹录制 | 外部卫星信号实时轨迹录制功能，定位精度2.5米CEP，速度精度0.1m/s |
选件005 | GNSS信号转发器 | 实现一定范围的无线覆盖功能 |
选件006 | GNSS信号分配器 | 实现多路被测设备同时测试 |
选件007 | GNSS采集回放仪 | 录制和回放多个原始卫星导航的RF射频信号 |
选件008 | 内置铷钟 | 内置高精度铷原子振荡器 |
选件009 | 独立套装 | 独立机箱+电脑 |
