20GHz带宽内插损线性度好，无明显谐振点，回损小于-10dB；
最小长度0.5inch，最大长度14.3inch，0.5inch至14inch之间使用0.5inch设计间隔，共29对差分对；
微带传输线设计，85+/-8.5欧姆阻抗，支持PCIe 4.0 16Gbps速率电气性能测试；
SMP接口，方便和CBB，CLB互连；
差分对内布线偏差小于+/-1mil;
4inch以上长度差分对采用倾斜布线，减小了玻纤编织布效应；
提供S参数文件供仿真、去嵌入、加嵌入使用；
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品
支持PCIe 16Gbps/8Gbps/5Gbps/2.5Gbps速率；Tx，Rx，时钟以及CMTS信号均使用SMP接口；x4和x8接口各自独立；高速信号微带线设计，阻抗85+/-8.5欧姆；Tx和Rx信号分别等长设计，Tx 2000mil，Rx 4000mil；设计有插损校准线，长线和短线差值3inch；板载CMTS产生电路，用于测试码型切换；辅助信号全部交流端接；支持外部CMTStrigger控制；板载12V和3.3V电源指示灯；
支持PCIe 16Gbps/8Gbps/5Gbps/2.5Gbps速率测试；Tx，Rx，外部时钟以及CMTS信号均使用SMP接口；高速信号微带传输线设计，Tx和Rx均为3inch走线；Tx和Rx差分对内布线偏差小于+/-1mil;板载CMTS产生电路，用于测试码型切换；板载超低抖动时钟，符合PCIe 4.0时钟抖动需求；支持外部时钟注入；支持CMTS，reset和poweron信号外部控制；板载12V和3.3V电源指示灯；板载12V和3.3V电流采样电阻，便于AIC功耗测试；
PCIE 4.0 ISI,mother board和add-in-card测试夹具 |海凌克电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
特性：

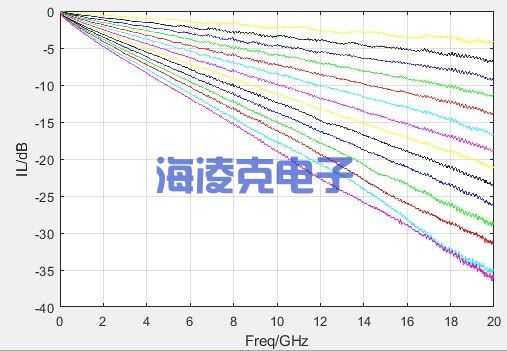

20GHz带宽内插损线性度好，无明显谐振点，回损小于-10dB；
最小长度0.5inch，最大长度14.3inch，0.5inch至14inch之间使用0.5inch设计间隔，共29对差分对；
微带传输线设计，85+/-8.5欧姆阻抗，支持PCIe 4.0 16Gbps速率电气性能测试；
SMP接口，方便和CBB，CLB互连；
差分对内布线偏差小于+/-1mil;
4inch以上长度差分对采用倾斜布线，减小了玻纤编织布效应；
提供S参数文件供仿真、去嵌入、加嵌入使用；
应用领域：
PCIe 4.0 MB和AIC电气性能测试；
维保：
夹具非人为损坏质保一年；
IO连接器及同轴连接器属易耗品，不在维保范围；
