RWC5020B-64 LoRa® / LoRaWAN® 测试仪|RedwoodComm (在产)

RWC5020B-64® LoRa / LoRaWAN® 测试仪是一款紧凑型一体化测试仪，提供多达 64/96 个通道，为测试和测量 LoRa® 和 LoRaWAN® 技术提供了完美的解决方案。它完全适用于研发（R&D）、质量控制（QC）和制造商。它提供了可在信令模式下执行的各种测试功能，例如激活程序以及非信令模式。全自动 PC 软件将通过执行 LoRa Alliance® 指定的预认证测试来帮助用户测试和调试他们的设备。

参考价格：

厂家：RedwoodComm （收录9个产品）

产地：韩国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

■ LoRaWAN^®合规性

确认终端设备满足 LoRaWAN^® 协议规范的功能要求

RWC5020B 为了资格预审，建议进行资格预审测试。由于 RWC5020B 支持 8/16/64/96 通道，因此它可以测量 DUT 的所有功能和性能，而不会受到区域限制的通道限制。

支持的认证前测试选项

LoRaWAN 规范 1.0.2：

- LoRaWAN® 欧洲欧洲 863-870MHz 区域终端设备认证要求

- LoRaWAN® 美国 + 加拿大 902-928MHz 区域终端设备认证要求

- LoRaWAN® 亚洲 AS 923MHz 区域终端设备认证要求

- LoRaWAN® 韩国 920-923MHz 区域终端设备认证要求

- LoRaWAN® 印度 IN865-867MHz 区域终端器件认证要求

LoRaWAN 规范 1.0.4：

- 所有区域的 LoRaWAN 1.0.4 终端设备认证要求

- 支持区域：EU863-870、US 902-928、AS923-1、AS923-2、AS923-3、AS923-4、KR920-923、IN865-867、

AU915-928、RU864-870 和 EU433

- 适用于 v1.0.4 的 LoRaWAN® B 类认证：所有区域 v1.0

- 适用于 v1.0.4 的 LoRaWAN® C 类认证：所有区域 v1.0.1

支持的 LoRaWAN^® 区域

欧洲尺码 868 // 欧洲尺码 433 // 美国尺码 915 // 澳大利亚 915 // 欧洲尺码 470 // 韩国语 920 // 欧洲尺码 923 // 印度语 865 // 欧洲尺码 864

支持的 LoRaWAN^® 协议

- 兼容 LoRaWAN^® 版本 V1.0.2、V1.0.3、V1.0.4 和 V1.1.0

- A/B/C 级

- 应用层包认证测试

- FUOTA 测试

■ LoRa^®/LoRaWAN^®测试解决方案

协议和功能测试

- 支持所有地区的 LoRaWAN^® 预认证测试

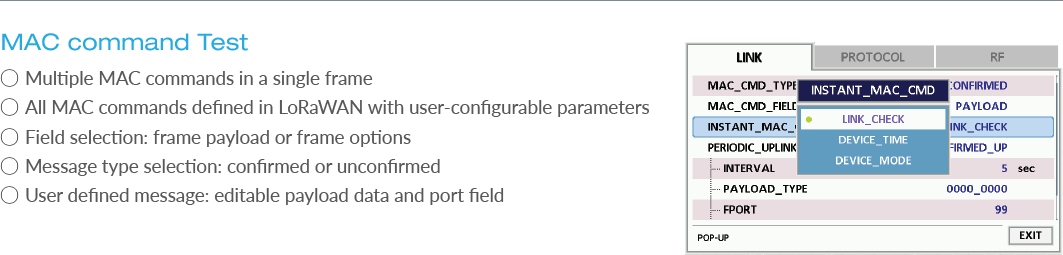

-MAC 命令和用户应用程序数据传输的场景

- 使用用户固件二进制文件进行 FUOTA 测试

射频测试解决方案

- 终端设备的射频性能测试 – TX 功率和 RX 灵敏度（下行链路：RX1、RX2、RXC 或 Ping 插槽）

- 网关的射频性能测试 – 发射功率和 RX 灵敏度（上行链路）

- Semtech 的网关非回归测试 – 与 RWC2020A 干扰发生器集成

- 用于终端设备和网关的 LBT 测试解决方案 – 与 RWC2020A 干扰发生器集成

制造测试解决方案

- Signal 生成器和信号分析仪

- 频率测量功能

- 使用 DUT 控件进行单独的 TX/RX 测试 – 功率、频率和灵敏度

- 同步 TX/RX 测试（MFG），无需有线 DUT 控制

PC 应用软件

- 完全自动化地执行所有内置功能

- 测量和测试数据记录

- MAC 和应用程序协议消息日志记录

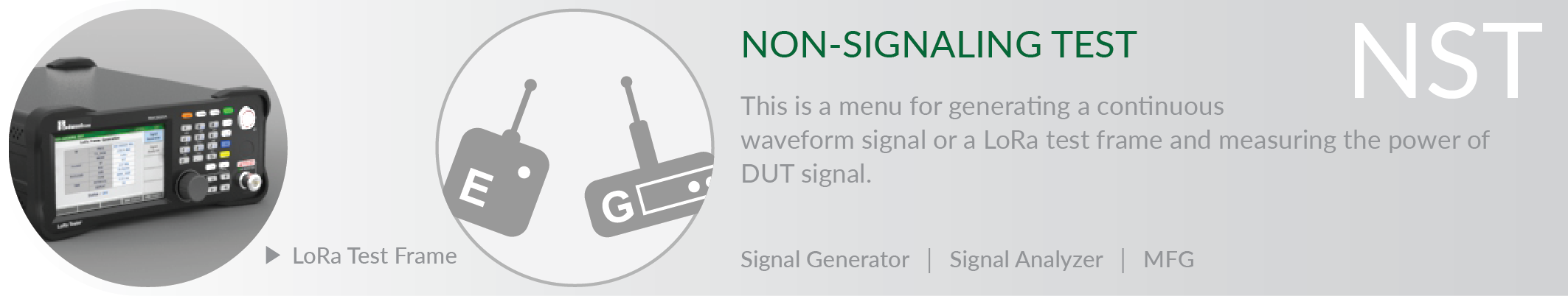

■ 主菜单（3 种操作模式）

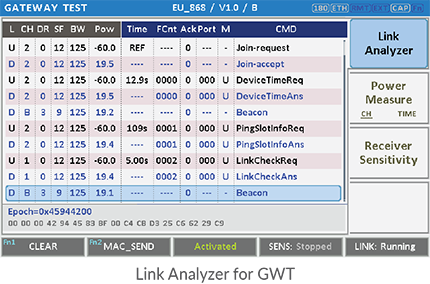

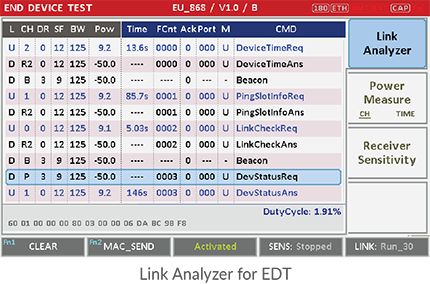

■ 链接分析器

分析帧以进行 MAC/PHY 分析

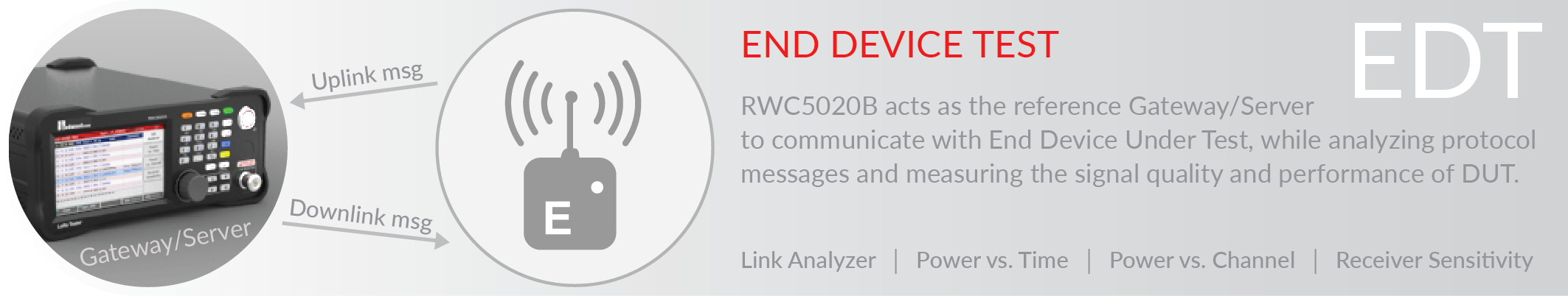

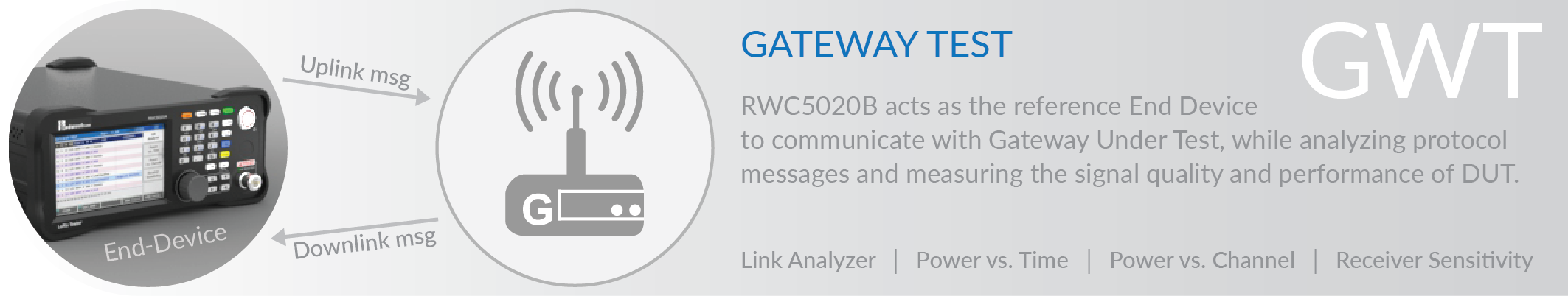

RWC5020B 提供了 Link Analyzer for EDT 和 GWT 的功能。EDT（或 GWT）中的链路分析器有助于在 RWC5020B 和被测终端设备（或网关/服务器）之间创建链路，并分析协议消息。

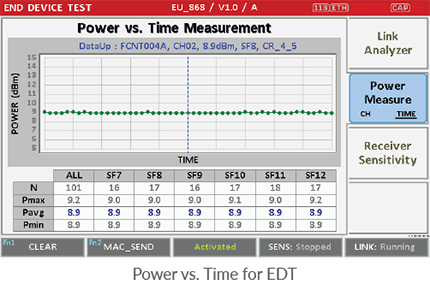

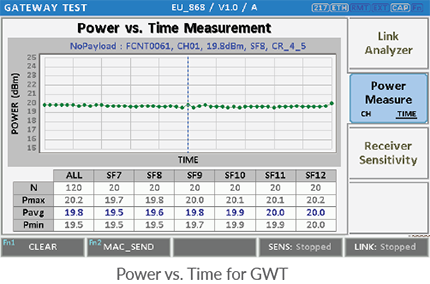

■ 力量与时间

持续监控 DUT 的 TX 功率与数据速率（SF）的关系

RWC5020B 为 EDT 和 GWT 提供了 Power vs. Time 测量的函数。在 EDT（或 GWT）中进行功率与时间的关系测量有助于在RWC5020B和被测终端设备（或网关/服务器）之间建立链接，并测量与数据速率相关的接收功率。

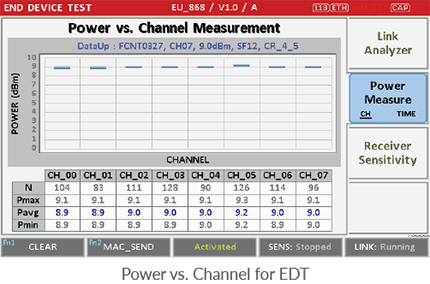

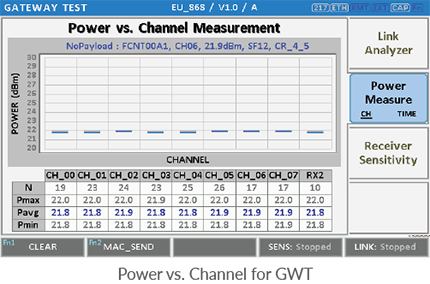

■ 功率 vs. 通道

Continuously monitoring TX power of DUT with respect to channelsRWC5020B provides a function of Power vs. Channel measurement for EDT and GWT. Power vs. Channel measurement in EDT (or GWT) helps to create a link between RWC5020B and an End Device (or Gateway/Server) Under Test and to measure the received power with respect to RF channels.

○ Continuous monitoring of DUT’s TX Power w.r.t. Channel○ Calculating the maximum/average/minimum values

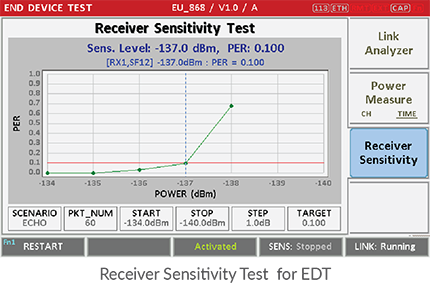

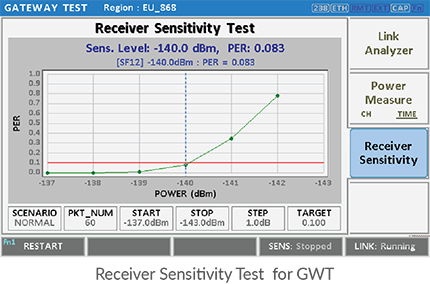

■ RECEIVER SENSITIVITY

Finding the minimum power level which DUT can receive frames from the TesterReceiver Sensitivity is a function of testing the receiver performance of DUT. RWC5020B sweeps its power level from the start value to the stop value with the step value and checks whether DUT functions properly, and stops immediately after DUT does not function properly.

○ Determine power range and step for testing○ The result value is the minimum power level at which DUT can receive the Tester’s frame

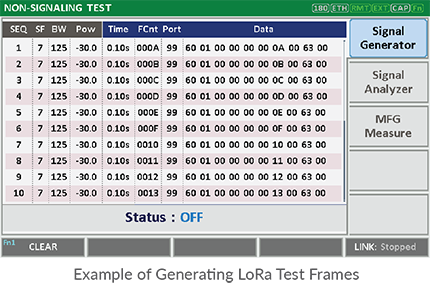

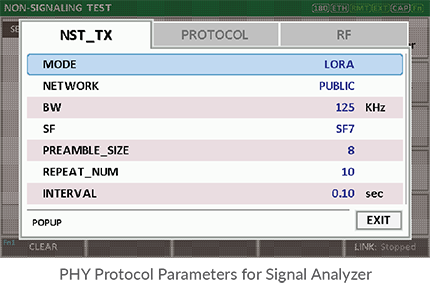

■ SIGNAL GENERATOR

Transmitting LoRa® / FSK test frames

Signal Generator is a function of transmitting the defined test waveform to DUT repeatedly. Two different modes are provided; LoRa® and FSK. Various parameters are configurable to compose LoRa® or FSK test frames.

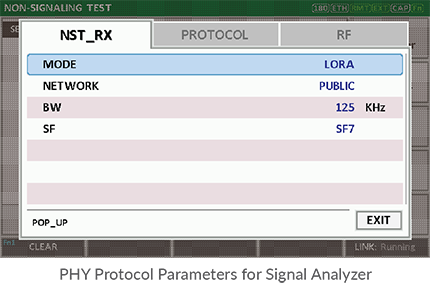

■ SIGNAL ANALYZER

Receiving LoRa^® / FSK frames or continuous waveform (CW) signal and measuring the powerSignal Analyzer is a function of analyzing LoRa® / FSK frames received from DUT repeatedly. Various parameters are configurable to receive a specific LoRa® or FSK frame. Additionally TX power of DUT is measured in LoRa®, FSK, or CW mode. Frequency measurement is also provided in CW mode.

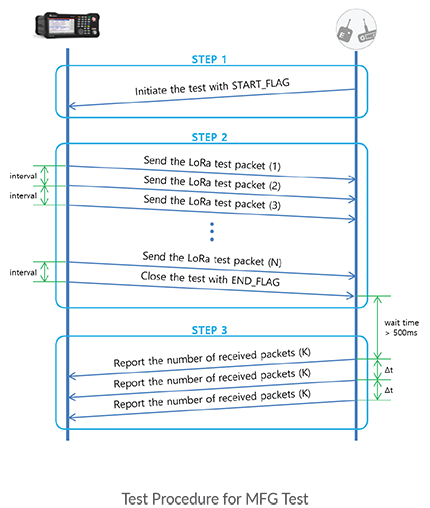

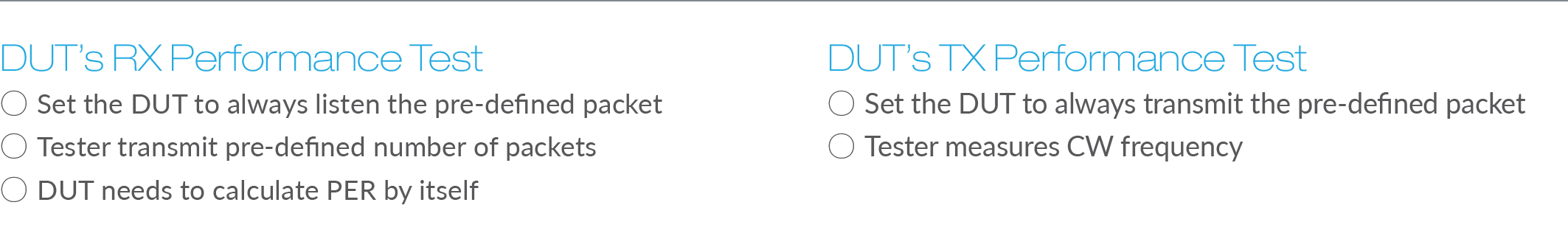

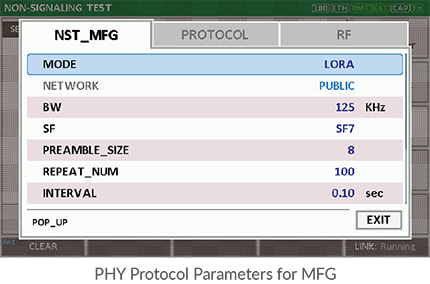

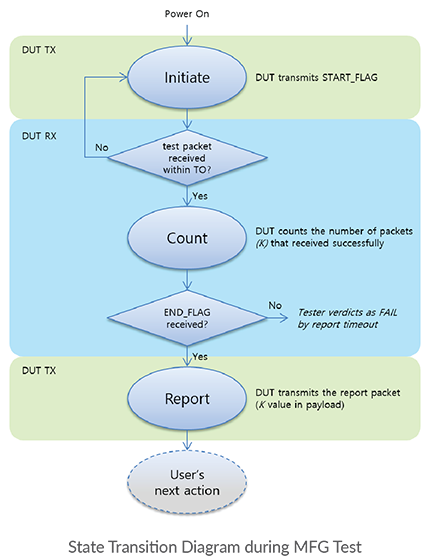

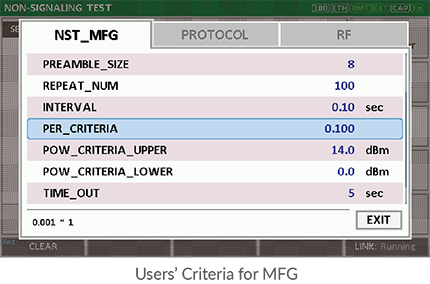

■ MFG

Speeding up the test time in production linesMFG is a function of manufacturing tests to measure the TX and RX performances of DUT simultaneously; power measurement for TX and sensitivity measurement for RX respectively.基本上，LoRa^® 产品的制造测试应该在非信令模式下进行，原因有两个;测试时间和 DUT 的类型。由于 LoRa^® 通信技术的限制，在信令模式下进行测试需要更长的测试时间。在非信令模式下进行测试不涉及某种类型的 DUT，换句话说，终端设备或网关都可以在同一测试概念下进行测试。

频率	范围：400MHz ~ 510MHz、862MHz ~ 960MHz 分辨率：100Hz 稳定性 vs. +25°C：±0.5ppm 标准稳定性 vs. 老化性：±1ppm/第 1 年
输出电平	范围：0dBm ~ -150dBm 分辨率：0.1dB 精度：±1dB 阻抗：50Ω
输入电平	+30dBm ~ -80dBm 用于功率测量 +30dBm ~ -50dBm 用于频率测量
测量精度	±1dB 功率 ±1KHz 用于频率（单音）
驻波比	优于 1：1.5
外部频率参考	频率：10MHz 功率范围：0dBm ~ +20dBm

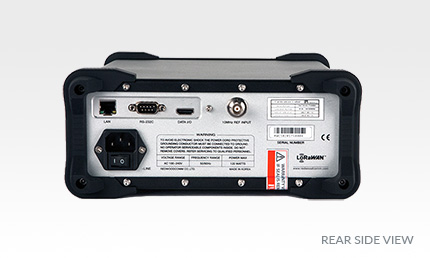

远程编程端口	RJ45（以太网） RS-232C 系列
杂项	工作温度：5 ~ 40°C 线路电压：100 至 240 VAC，50/60Hz 尺寸： 250（宽） x 110（高） x 348（深）毫米 W8：5 公斤

订购代码（适用于 LoRa® / LoRaWAN® 的 RWC5020B 测试仪）

○ C5020B-00 EDT+GWT+NST

○ C5020B-02 NST

○ C5020B-05 EDT+NST

○ C5020B-06 GWT+NST

○ O5020B-01 LoRaWAN® 预认证测试 EU868 选项

○ O5020B-03 LoRaWAN® 预认证测试 US/CA915 选项

○ O5020B-04 LoRaWAN® 预认证测试 AS923 选项

○ O5020B-05 LoRaWAN® 预认证测试 KR920 选项

○ O5020B-06 LoRaWAN® 预认证测试 IN865 选项

○ O5020B-07 LoRaWAN® 预认证测试 CN470 选项

○ O5020B-09 LoRaWAN® 预认证测试 AU915 选项

○ O5020B-11 LoRaWAN® 预认证测试 RU864 选项

○ O5020B-12 LoRaWAN® 预认证测试 EU433 选项

○ O5020B-64 64CH/SF5/SF6 选件

○ O5020B-95 额外硬件保修选项

○ O5020B-98 校准

○ 用于软件和固件升级的 O5020B-99 维护选项

PC端软件

该 PC 应用程序提供各种特殊测量功能，例如 LoRaWAN 预认证测试、性能测量、链路消息记录和 DUT 控制。RWC5020B 自动测量 DUT 的 PER 等指定特性，根据 LoRa Alliance^® 标准获取链路消息或测量数据等数据，并一键汇总和创建报告。

关键词:

频率	范围：400MHz ~ 510MHz、862MHz ~ 960MHz 分辨率：100Hz 稳定性 vs. +25°C：±0.5ppm 标准稳定性 vs. 老化性：±1ppm/第 1 年
输出电平	范围：0dBm ~ -150dBm 分辨率：0.1dB 精度：±1dB 阻抗：50Ω
输入电平	+30dBm ~ -80dBm 用于功率测量 +30dBm ~ -50dBm 用于频率测量
测量精度	±1dB 功率 ±1KHz 用于频率（单音）
驻波比	优于 1：1.5
外部频率参考	频率：10MHz 功率范围：0dBm ~ +20dBm
远程编程端口	RJ45（以太网） RS-232C 系列
杂项	工作温度：5 ~ 40°C 线路电压：100 至 240 VAC，50/60Hz 尺寸： 250（宽） x 110（高） x 348（深）毫米 W8：5 公斤

订购代码（适用于 LoRa® / LoRaWAN® 的 RWC5020B 测试仪）

○ C5020B-00 EDT+GWT+NST

○ C5020B-02 NST

○ C5020B-05 EDT+NST

○ C5020B-06 GWT+NST

○ O5020B-01 LoRaWAN® 预认证测试 EU868 选项

○ O5020B-03 LoRaWAN® 预认证测试 US/CA915 选项

○ O5020B-04 LoRaWAN® 预认证测试 AS923 选项

○ O5020B-05 LoRaWAN® 预认证测试 KR920 选项

○ O5020B-06 LoRaWAN® 预认证测试 IN865 选项

○ O5020B-07 LoRaWAN® 预认证测试 CN470 选项

○ O5020B-09 LoRaWAN® 预认证测试 AU915 选项

○ O5020B-11 LoRaWAN® 预认证测试 RU864 选项

○ O5020B-12 LoRaWAN® 预认证测试 EU433 选项

○ O5020B-64 64CH/SF5/SF6 选件

○ O5020B-95 额外硬件保修选项

○ O5020B-98 校准

○ 用于软件和固件升级的 O5020B-99 维护选项
