Ventus 2.0 似乎是一个便携式的多标准信号发生器，它使用 USB 2.0 进行操作。这款设备支持所有常见的地面广播到卫星信号的调制。使用随设备附带的 T-PUMP 软件，可以非常轻松地从一种调制模式切换到另一种调制模式。
频率范围：30MHz至2.5GHz
功率输出范围： -110 至+7dBm
相位噪声（10kHz offset）：≤ -95 dBc/Hz (1GHz)
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品
频率范围：100kHz至1GHz功率输出范围i：-30dBm至+30dBm相位噪声（10kHz offset）：≤ -105 dBc/Hz (30 MHz)≤ -100 dBc/Hz (1 GHz)≤ -95 dBc/Hz (2.7 GHz)
Ventus 2.0 30MHz至2.5GHz矢量信号发生器 -110 至+7dBm|Lumantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
多制式数字信号发生器USB2.0

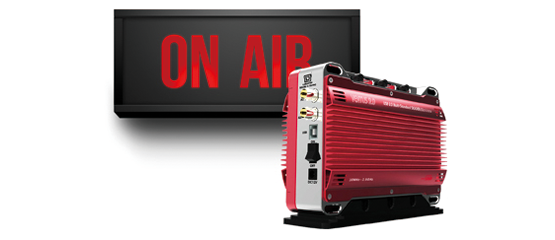

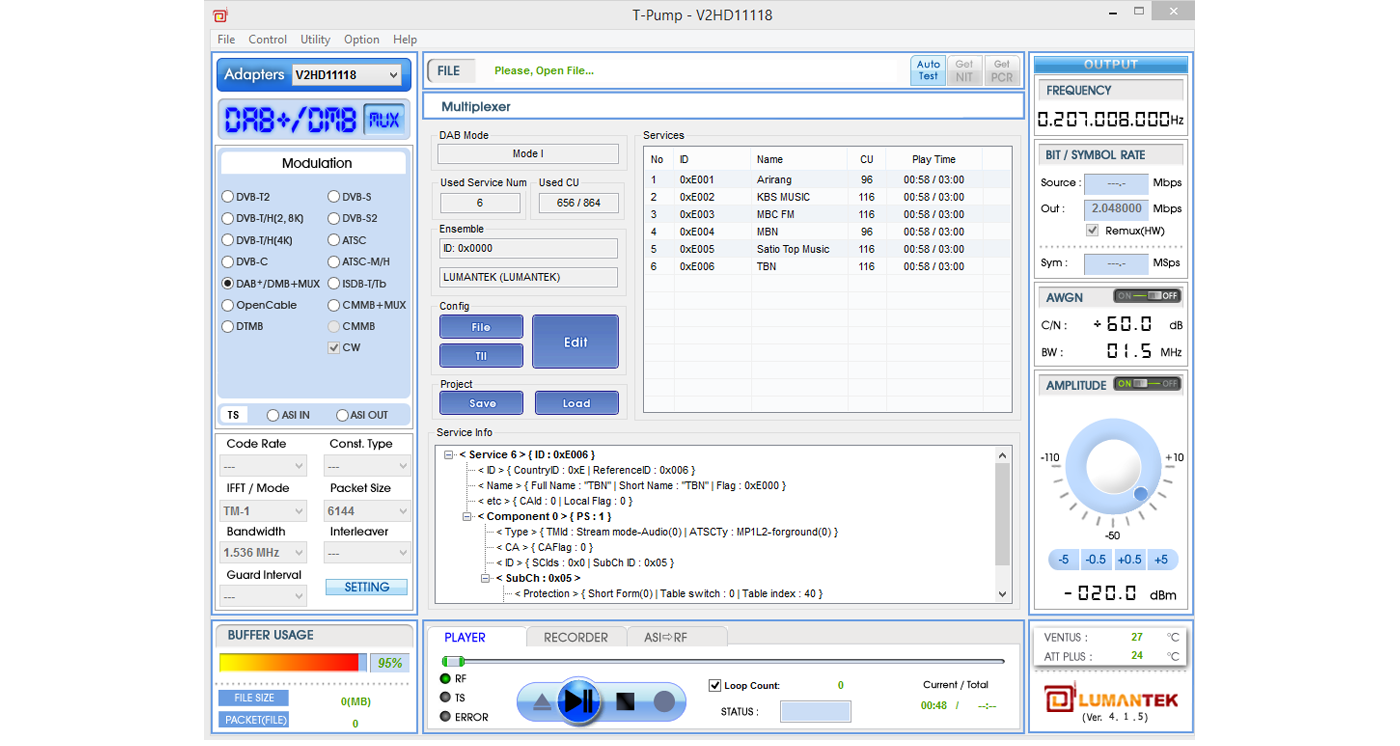

Ventus 2.0 是一款使用 USB 2.0 的便携式多标准信号发生器。它支持所有常见的地面广播到卫星信号。使用T-PUMP（随附软件）可以很容易地从一种调制切换到另一种调制。
30 MHz 至 2.5 GHz
Ventus 2.0 可以发出 30 MHz 至 2.5 GHz 的信号。
多制式 DTV/DAB 调制
许多调制都可以播放。包括：ATSC、DVB-T/H、DVB-S2、DVB-T2、DVB-C、DTMB、DAB/DAB+/T-DMB、ISDB-T/B、开放式电缆、CMMB、ATSC MDTV、DAB+/DMB多路复用器。
功率放大器和衰减器
基础款Ventus 2.0 配备 -20dBm 的固定信号功率。通过添加衰减器，您可以将功率从-110dBm扩展到+7dBm。

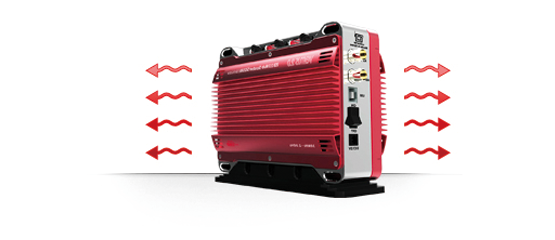

坚固高效的设计
Ventus 2.0 采用无风扇散热设计。它具有出色的移动性和紧凑的设计。
Design
关键词:
DVB ASI-In (Base Line Frame)
| DVB-ASI (INPUT) | Parameter | Value |
| Buffer | 8 MB | |
| Connector type | BNC (75Ω) |
DVB ASI-Out (Base Line Frame)
| DVB-ASI (OUTPUT) | Parameter | Value |
| Buffer | 8 MB | |
| Connector type | BNC (75Ω) |
RF Upconverter Specification
| RF OUT | |
| Input Voltage | 1 V p-p |
| Input Impedance | 50 Ω |
| Power Requirement | DC 12V (1.3A), DC 5 V (910mA) |
| RF Out Frequency | 30 MHz ~ 2.5 GHz |
| Range | -20 dBm (+7dBm ~ -110 dBm under 1GHz & +3 dBm ~-110 dBm above 1 GHz to 2.5 GHz) |
| Resolution | 0.1 dB |
| Accuracy | ± 1 dB |
| Connector | SMA (50Ω) |
| Spurious | >60 dB |
| Phase Noise | -95 dBc @ 10 KHz offset |
ATSC-MDTV Modulation Specification (Optional)
| Multiplex | |
| RS Frame Mode | Single Frame, Dual Frame |
| SCCC Block Mode | Separate Block Mode Paired Block Mode |
| SCCC Bitrate | 1/2, 1/4 |
| RS Coding | (211,187), (223,187), (235,187) |
| Support | Service file (IP format) Ensemble file (IP format) |
| Modulation | |
| Modulation Mode | 8-VSB (ATSC and ATSC -MDTV) |
| Symbol Rate | 10.76 Ms/s |
| Spurious | >60 dB |
| Phase Noise | -95 dBc @ 10 KHz offset |
DVB-T/H Modulation Specification (Optional)
| Modulation | |
| Modulation Mode | QPSK, 16 QAM, 64 QAM |
| Transmission Mode | 2K, 4K, 8K |
| Channel bandwidth | 5, 6, 7, 8 MHz |
| Convolution Code Rate | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Guard Interval | 1/4, 1/8, 1/16, 1/32 |
CMMB (STiMi) Modulation Specification (Optional)
| Modulation + Multiplex | |
| Modulation Mode | CMMB(STIMI) |
| Compliant | CMMB GY/T220. 1/2006 and GY/T 220.2/2006 |
| Support | Logical Channel Setting |
| Byte Interleave Mode | Mode 1, Mode 2, Mode 3 |
| RS Coding | (240, 240), (240,224), (240,192), (240, 176) |
| Constellation | BPSK, QPSK, 16QAM |
| LDPC Bitrate | 1/2, 3/4 |
| Signal Bandwidth | 8 MHz |
ISDB-T & ISDB-B Modulation Specification (Optional)
| Modulation | |
| Modulation Mode | ISDB-T Layered OFDM |
| Compliant | ARIB STD - B31 |
| Support | Japan ISDB-T & Brazil ISBD-B |
| TMCC Encoding | Fully Supported |
| Segment | Full-seg and 1-seg Supported |
DAB/DAB+/T-DMB Modulation Specification (Optional)
| Modulation | |
| Modulation Mode | OFDM/ D-QPSK |
| Compliant | EN300 401 |
| Support | TM1, TM2, Tm3, TM4 In Band III |
| Reconfiguration Test | Dynamic Reconfiguration Support |
| ETI Pattern Supported | Slide show, BIFS, DAB+, BWS, TPEG, Visual Radio, China DMB ( H.264+ AAC3) ETI |
All-in-one DAB/DAB+/T-DMB Ensemble Multiplexer + Modulation (Optional)
| Modulation | |
| Support dynamic Reconfiguration | |
| Support for DAB Multiplexing | - ETI to ETI Multiplexing - ETI Generation from MP1L2 elementary stream source (MP2) - ETI Generation from M4onM2 TS (MPEG-4 on MPEG 2TS) |
| ETI Components structure analysis | |
| Reconfigurable element in existing ETI file | - DAB Mode re-configuration : Mode I, II, III, IV - Ensemble re-configuration : ID, name - Service ID re-configuration: ID, label, Link info, announcements, program type - Components re-configuration : SCID, SCIDs, name, language type - Sub-channel re-configuration : ID, protection mode |
| Compatibility | - ETI EN 300 401 V1.4.1 main DAB standard. |
ATSC Modulation Specification (Optional)
| Modulation | |
| Modulation Mode | 8-VSB |
| Symbol Rate | 10.76 Ms/s |
| Channel Bandwidth | 6MHz |
DVB-C (Annex A/C) Modulation Specification (Optional)
| Modulation | |
| Modulation Mode | Annex A/C (QAM 16, 32, 64,128, 256) |
| Symbol Rate | ~10Ms/s |
| Channel Bandwidth | ITU-T J83 FEC Annex A/C Channel bandwidth : 6, 7, 8 MHz |
OpenCable (Annex B) Modulation Specification (Optional)
| Modulation | |
| Modulation Mode | Annex B (QAM 64, 256) |
| Symbol Rate | 5.057 or 5.38 Ms/s |
| Channel Bandwidth | ITU-T J83 FEC Annex BChannel bandwidth : 6 MHz |
VHF/UHF RF Attenuator (Optional)
| Item | Unit | Min | Typ | Max |
| Input Range | dBm | - | -20 | - |
| Output Control Range(below 1GHz) | dBm | -110 | - | +7 |
| Output Control Range(over 1GHz) | dBm | -110 | - | +3 |
| Output Control Step | dB | - | 0.1 | - |
| Frequency Control Range | MHz | 30 | - | 2.5 GHz |
| Frequency Control Step | MHz | - | 0.001 | - |
| Valid Temperature | Celsius (ºC) | 25 | 38 | 60 |
| Power Supply Voltage | V | - | 12V | - |
| Power Supply Current | mA | - | 1A | 1.3A |
Design
1、2020/04/28 更新时间 |115.48 KB
Ventus 2.0 手册
附件 ： ventus2.0.zip
2、Lumantek 目录 2021_updated 2021
年 12 月 21 日
附件 ： 211221_catalog.pdf
3、2020/04/28 更新时间 |14.91 兆字节
VENTUS 2.0 手册
VENTUS 2.0 手动
附件 ： Ventus2.0_ManualENG.zip
4、2023/06/16 最近更新时间 |1005.41 KB
Ventus 2.0_LabVIEW_Manual
Ventus 2.0_LabVIEW_Manual
附件 ： Ventus_2.0_LabVIEW_Manual.zip
5、2022/01/25 更新时间 |18.39 兆字节
TPump 4.1.8（Ventus1， Ventus2）
附件 ： Setup-4.1.8-0125.zip
6、2021/10/12 最近更新 |278.66 KB
Ventus Driver Multi
Ventus 驱动。请选择 32 位或 64 位，并通过 Windows 系统管理器安装驱动程序。
附件 ： Ventus_Driver_Multi.zip
7、2020/12/17 最近更新时间 |36.6 兆字节
Ventus SDK 2.0.0（Ventus1， Ventus2）
VENTUS 2.0 & 1.0 SDK包版本2.0.0
更新附件：VtsAPI_V_2_0_0.zip
