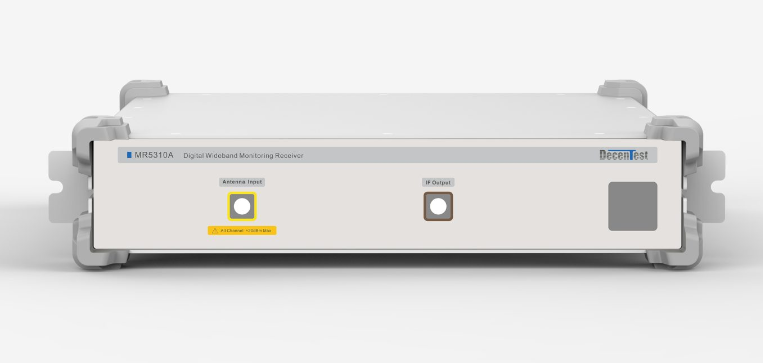

输入信号频率范围覆盖<20MHz~8GHz>最大瞬时带宽可达<40MHz>；在RBW=25kHz时具备20GHz/s的扫描速度；具备卓越的小信号监测能力，显示平均噪声电平（DANL）≤-165dBm/Hz；具备丰富的通用频谱显示与分析功能：频谱显示、瀑布图显示、包络图显示、柱状图显示、余晖图显示、荧光图显示；具备全景扫描功能：可进行高速全频宽扫描，便于快速设置和发现；支持全频宽频谱显示、瀑布图显示、包络图显示、柱状图显示、余晖图显示、荧光图显示；具备频段扫描功能：可任意设置信道带宽和频率步进，便于针对性查看感兴趣的频谱区域；具备频率表扫描功能：可任意设置频率表扫描参数，且可同时观察最大8个频谱窗口，便于快速并行监测感兴趣的频谱区域；具备触发输入、触发输出、频率微调及设备温度监测功能；具备外部参考时钟输入、参考时钟输出、信号IQ数据导出功能；具备ITU-T频谱监测测量功能；选配支持模拟信号及数字信号解调分析功能；选配支持调频广播测量及音频输出功能；选配支持信号识别功能；提供符合LXI总线协议规范的SCPI远程控制功能。
同厂商产品

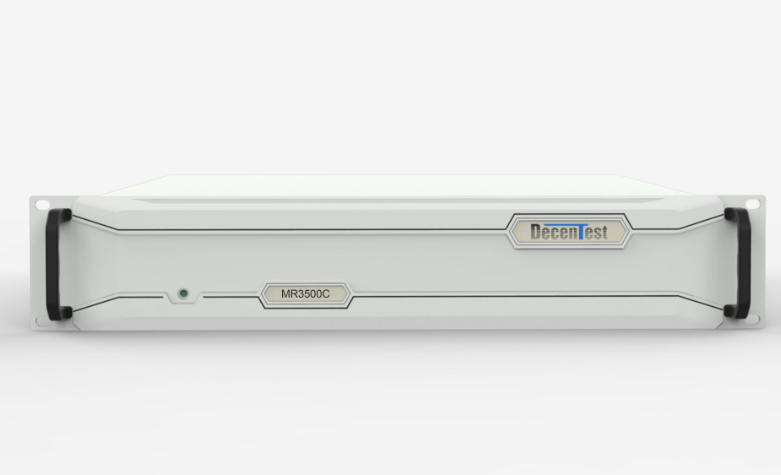

频率范围 20MHz～8GHz/18GHz/26.5GHz/30GHz频率稳定度 ≤1×10-7实时带宽 160MHz/320MHz三阶截获点 ≥25dBm（低失真模式）二阶截获点 ≥65dBm（低失真模式）扫描速度 ≥600GHz/s（步进25kHz）相位噪声 ≤-120dBc/Hz@10kHz（f=1GHz）
频率范围1MHz～30MHz/100MHz中频带宽 30MHz/50MHz解调带宽 1Hz～62.5kHz(连续可调，步进1Hz)相位噪声≤-120dBc/Hz@10kHz
MR3300B 20MHz至8/18/20/26.5GHz数字宽带监测接收机 实时带宽80MHz|德辰科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品概述
MR3300B数字宽带监测接收机由德辰科技自主研制生产，针对信号搜索、无线电监测和频谱监测任务设计，执行符合ITU建议的所有测量项目，满足无线电监管部门的使用需求，适合固定和移动/车载应用。
典型指标
| 项目 | 指标参数 |
|---|---|
| 频率范围 | 20MHz～8GHz/18GHz/20GHz/26.5GHz |
| 频率稳定度 | ≤1×10-7 |
| 实时带宽 | 80MHz |
| 三阶截获点 | ≥20dBm（低失真模式） |
| 二阶截获点 | ≥60dBm（低失真模式） |
| 扫描速度 | ≥200GHz/s（步进25kHz） |
| 相位噪声 | ≤-120dBc/Hz@10kHz（f=1GHz） |
| 中频/镜频抑制 | ≥100dB |
| 噪声系数 | ≤12dB（低噪声模式） |
| 调制测量能力 | AM、FM、CW、ASK、PSK、DPSK、QAM、FSK、MSK 等 |
| 解调解码能力 | AM、FM、DMR、dPMR、PDT、NXDN、TETRA |
| 多路分析 | 16路/32路 |
| GPS接收机 | 内置GPS/北斗双模 |
| 供电方式 | DC18～36V |
| 工作温度 | -20℃～+55℃ |
| 物理尺寸 | 460mm（深）×482（宽）×88（高） |
