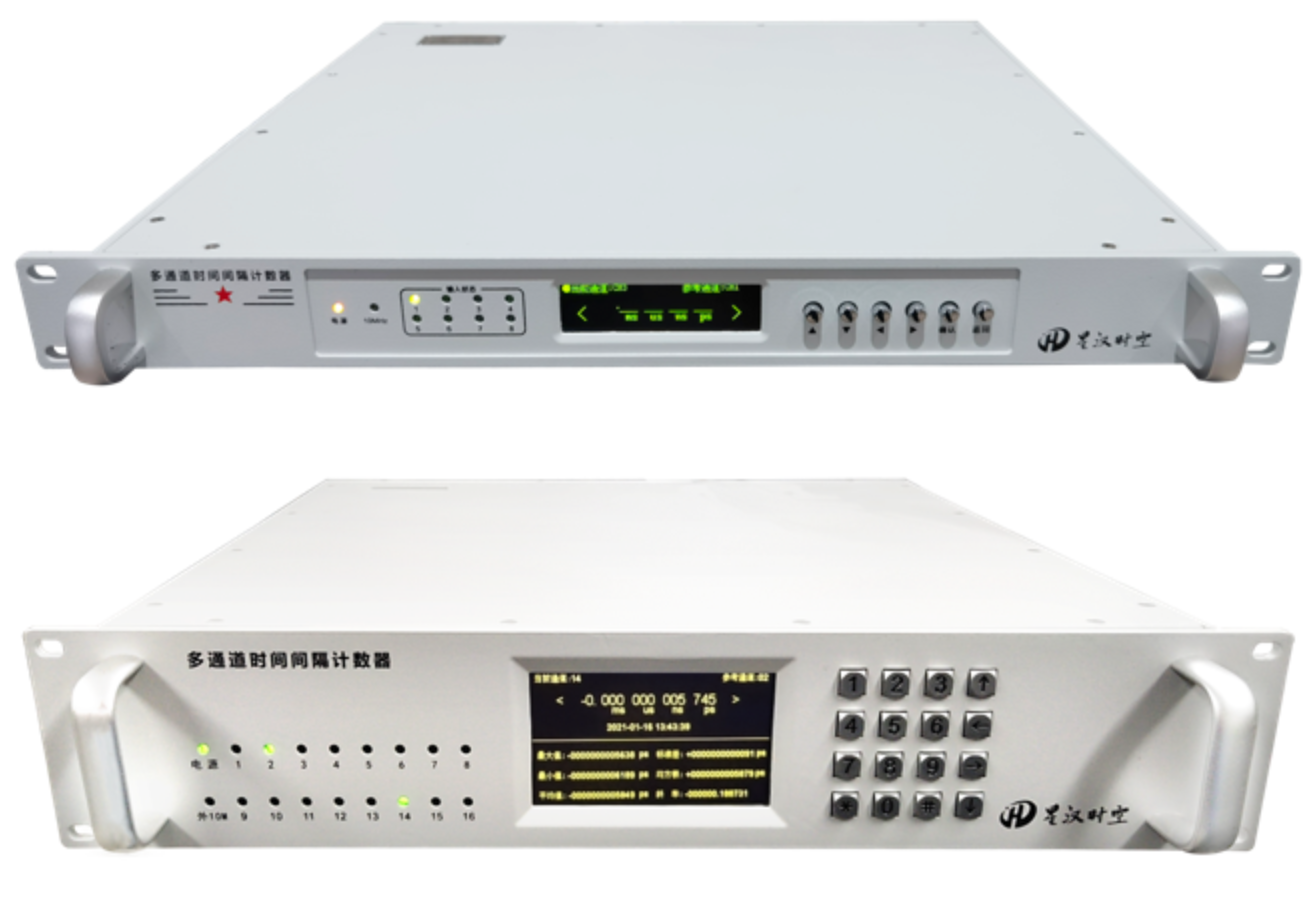

可同时进行8/16路脉冲信号的时差测量； 可分别设置8/16路测量信号的触发电平，分辨力0.1V； 能够将任一通道设置为测量参考通道； 自动识别外输入5/10MHz频率标准信号； 内置高稳晶振，在无外输入时作为时间基准； RS-232接口实时输出各通道原始测量数据； 提供上位机软件，实时采集、处理和存储测量结果。

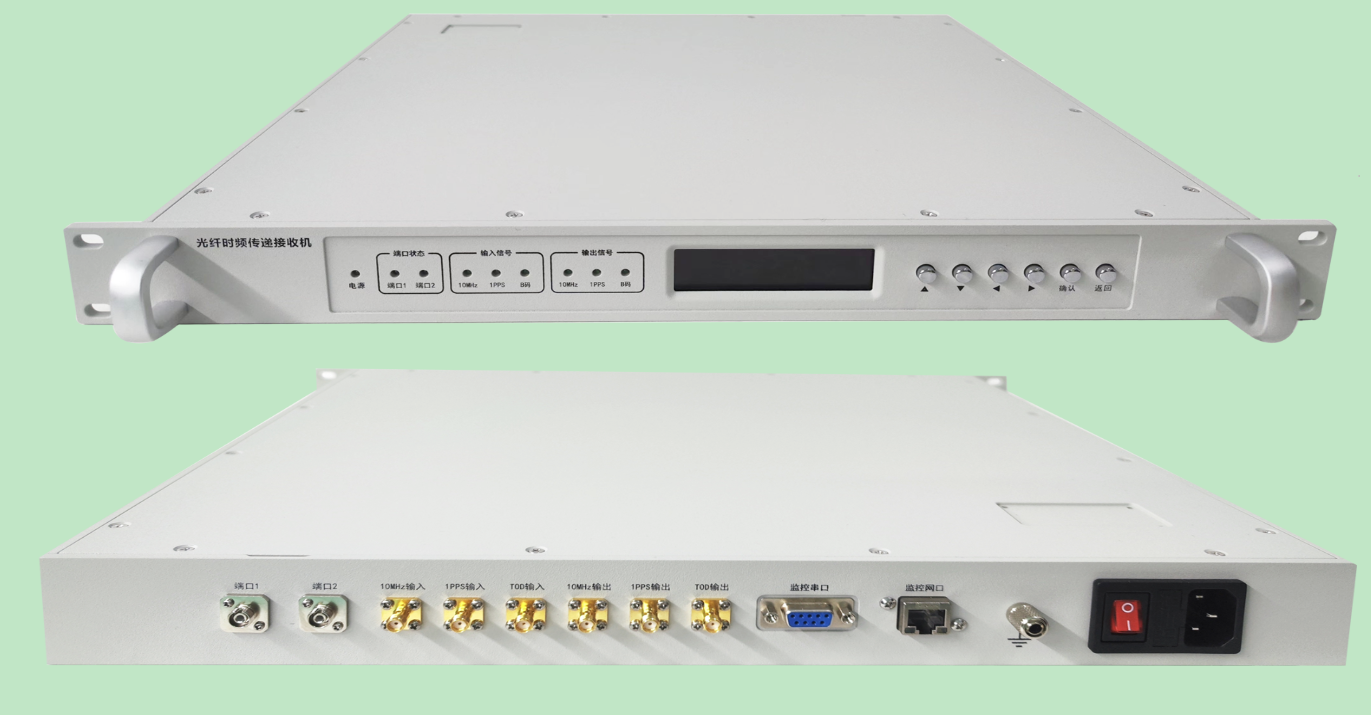

双SFP端口，可同时作为主从，支持串联、并联连接模式； 同步距离：≥80km，可根据需要选配更远距离光模块； 兼容PTPv2，支持Sync-E； 提供1pps、10MHz信号的输入与输出。

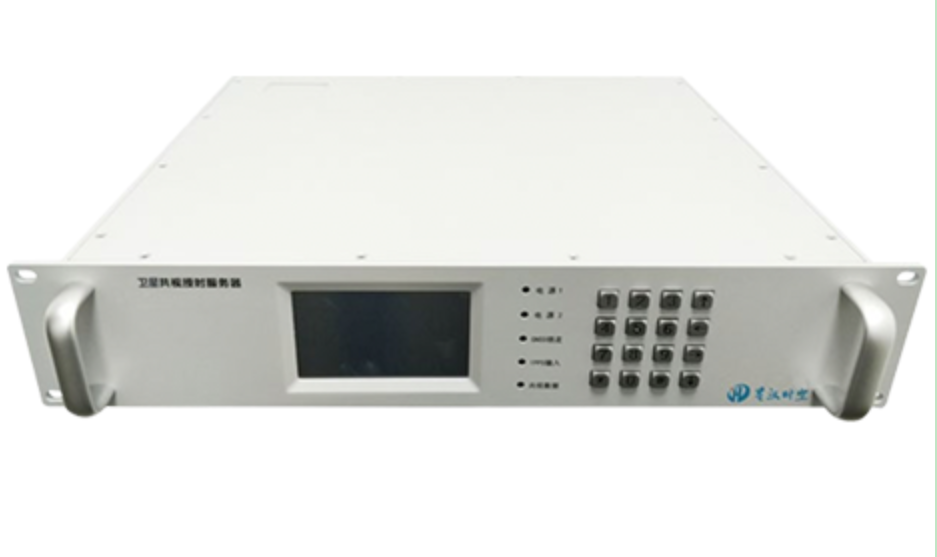

GNSS全系统全频点卫星信号接收； 接收外输入1pps，并实现优于3ns的比对精度； 支持实时和事后（CGGTTS格式）共视数据的输出； 可选配内置高稳晶振或者铷钟，实现同步时频信号的输出； 可选配1pps、10MHz、B码、NTP、TOD等信号的输出； 支持按键和液晶显示，也支持WEB远程监视与设置； 通过有线网络、北斗短报文等方式，实现共视数据的实时交互。
TM-PC02型 5/10MHz相噪测试仪 |星汉时空 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

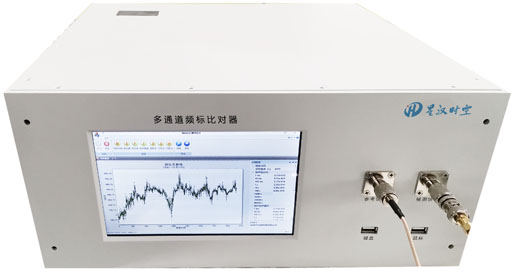

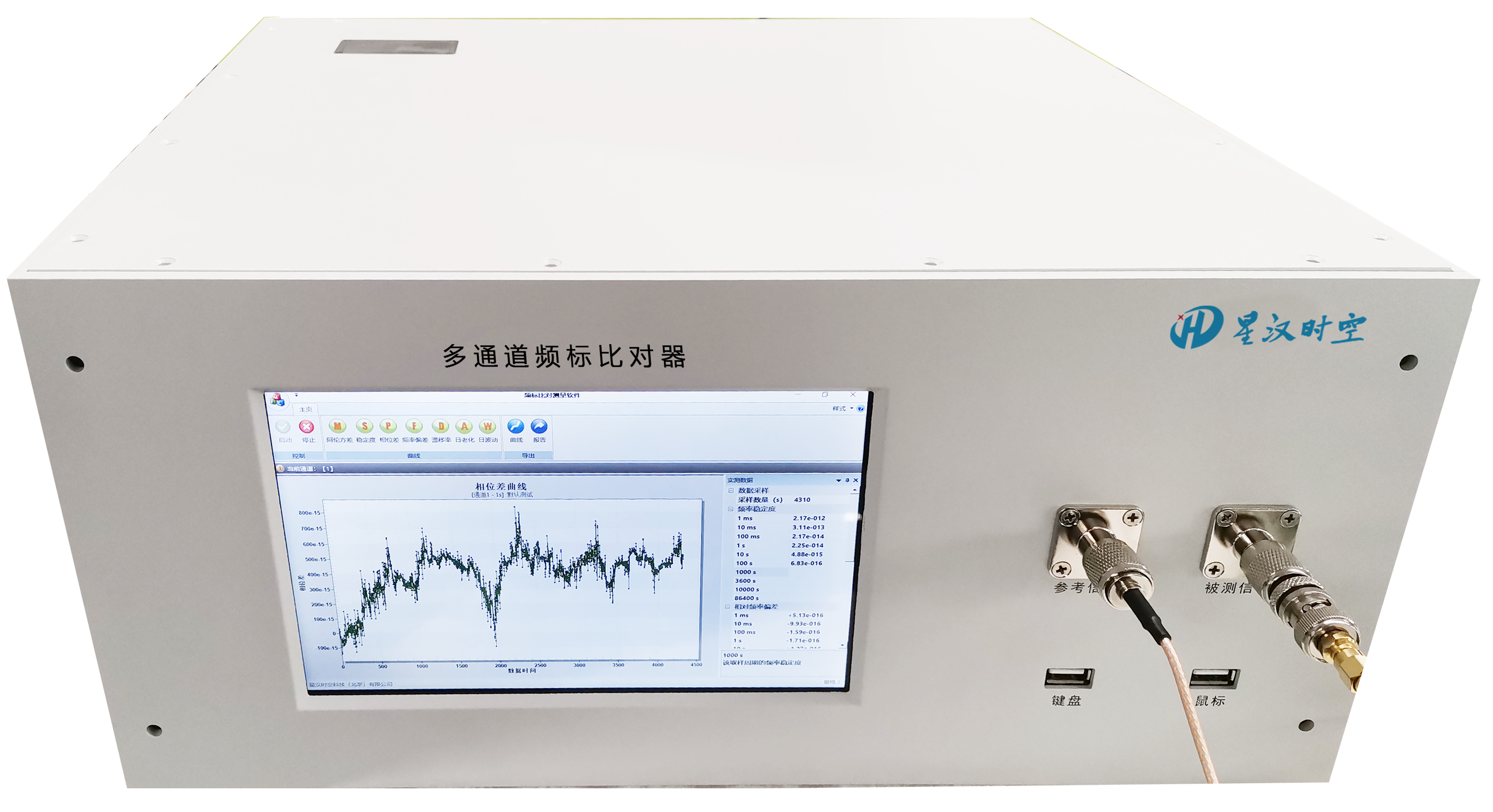

TM-PC02型相噪测试仪是一款双通道高精度频率信号比对设备，测量精度达到国际先进水平，基于配套软件，可同时计算2个输入通道的频率相位差、频率偏差、稳定度（阿伦方差）、日波动、日老化、日漂移、相位噪声等数据结果，软件功能丰富，人机交互直观简洁。该产品具有良好的扩展性能，可根据用户需求，灵活定制测量通道数量。
主要特性
1）可同时测量2路5/10MHz频率信号；

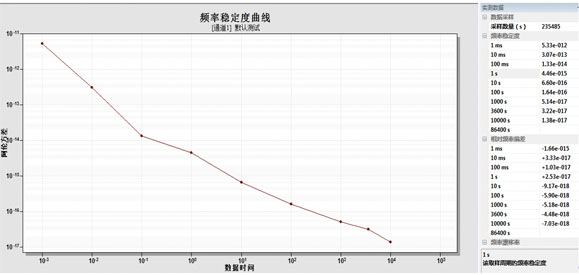

2）实时计算各路被测信号的稳定度（阿伦方差）、相位差、频率偏差、日波动、日老化和日漂移等；
3）实时测量频率信号的相位噪声；
4）当无外参考频率时，可利用内部参考进行测量；
5）提供上位机软件，实时采集、处理和存储测量结果。
技术规格
分类 | 指标项 | 指标参数 | 备注 | |
测量信号输入 | 频率 | 5MHz/10MHz | ||
幅度 | 3dBm - 17dBm | |||
阻抗 | 50Ω | |||
最大频率偏差 | ±1.0E-6 | |||
接口 | BNC 1路 | |||
参考信号输入 | 频率 | 5MHz、10MHz | ||
幅度 | 3dBm - 17dBm | |||
阻抗 | 50Ω | |||
接口 | BNC 1路 | |||
测量不确定度 | σy(1s) | ≤7.0E-15 | ||
σy(1000s) | ≤2.0E-16 | |||
相位噪声 | 5MHz | 10MHz | ||
1Hz | ≤-135dbc | ≤-120dbc | ||
10Hz | ≤-145dbc | ≤-130dbc | ||
100Hz | ≤-155dbc | ≤-145dbc | ||
1000Hz | ≤-165dbc | ≤-160dbc | ||
≥10kHz | ≤-170dbc | ≤-170dbc | ||
通信接口 | 网口 | RJ-45 1路 | ||
串口 | RS232 1路 | |||
工作环境 | 工作温度 | -20°C ~ +60°C | ||
存储温度 | -50°C ~ + 85°C | |||
电气特性 | 电源 | 220V±10% | ||
功耗 | ≤50W |
