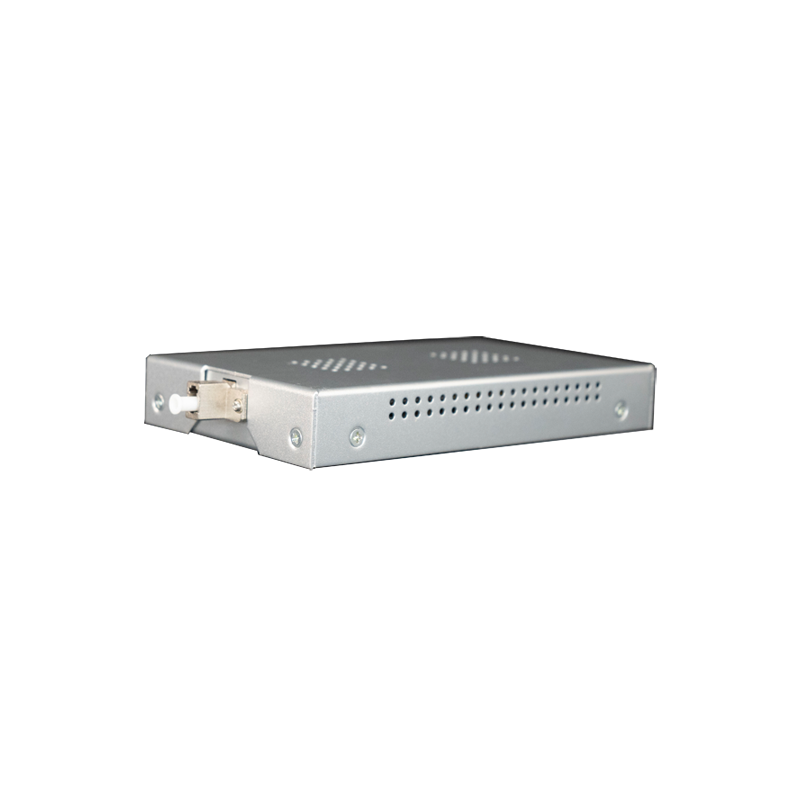

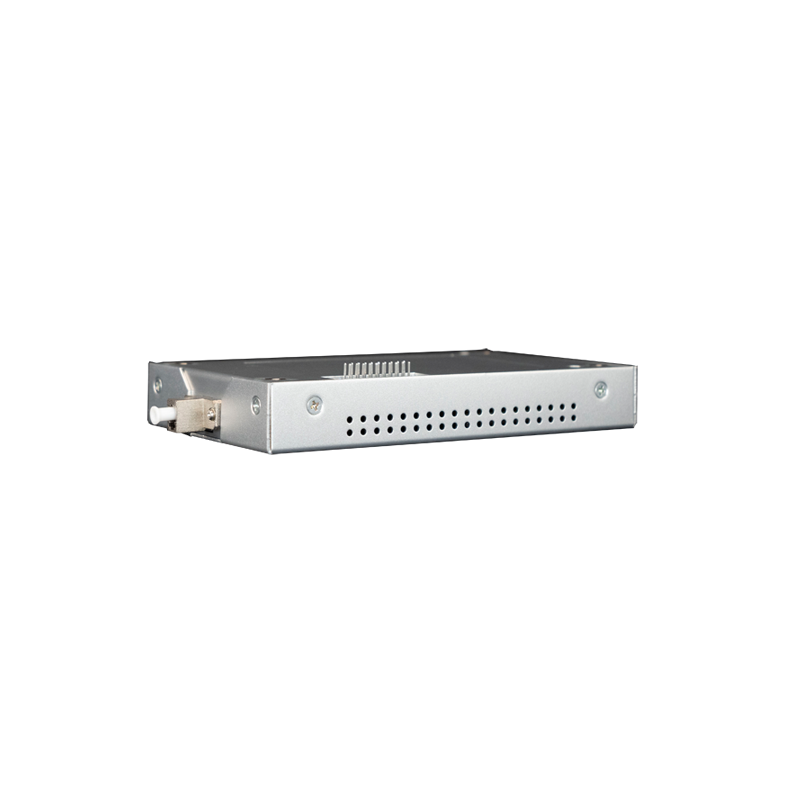

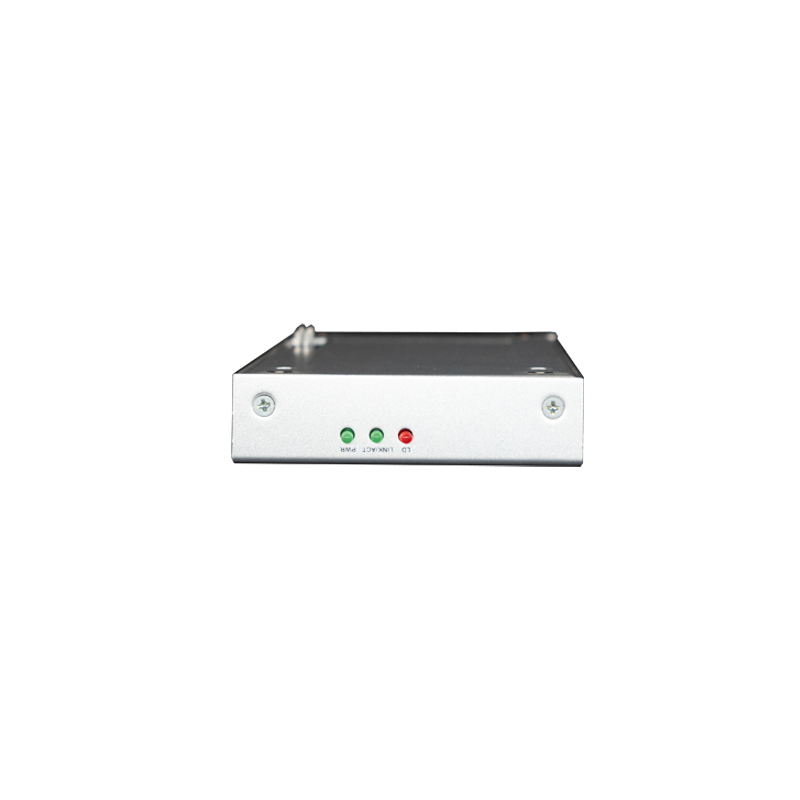

适用于光缆监控系统的小巧、高性价比的 OTDR 模块。 OTC2100 集成了光接口，数据处理核心部件，对外提供以太网接口和并行接口，可以轻松进行二次开发；并提供串口，可以进行状态查询等简单控制以及模块参数的修改。本产品具有小巧、经济、方便、高效的特点；可用于查找整个光纤链路的实际故障状况；可广泛应用于光纤铺设、日常维护、野外施工以及故障分析。

产品描述

OTC2100 OTDR 模块亮点

● OTC2100 OTDR 模块小巧

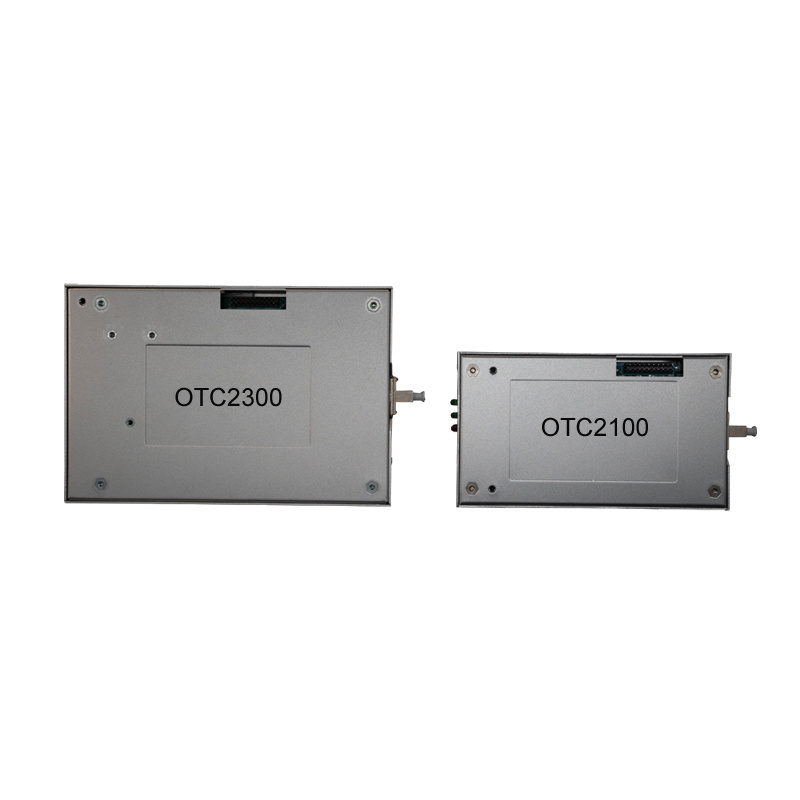

空间大小是光缆监控系统设计中需要考虑的重要因素 , 同时兼顾功能、性能、成本等因素，客户需要一个小巧的卡式 OTDR模块 ,OTC2100 模块的尺寸(148.4×85.4×22mm)，即使空间限制再小的光缆监控系统都能使用。

● 高性价比的 OTDR 模块

● 基于以太网接口的数据快速传输

光纤链路要求进行监控有各种各样的原因，例如为了评估光纤链路的长期劣化情况，光缆监控系统必须每隔几个小时就要使用卡式 OTDR 进行光纤链路测试。还有道路维修、地震引起的山崩地裂等原因引起的光缆故障都需要光缆监控系统立即使用卡式 OTDR 去发现光纤断裂位置。同时光缆监控系统通过卡式 OTDR 测试数据的积累能够监测光纤的损耗变化情况。OTC2100 OTDR 模块最快能够在 5 秒钟之内完成光纤链路的高精度测试，同时 10/100M 的以太网接口能够支持卡式OTDR 测试配置的快速下载和测试结果的快速上传，使得光缆监控更容易。

● 具有快速而精确的操作命令

OTC2100 OTDR 模块兼容 RS-232C 接口控制，支持 10/100M 速率的 RJ45 以太网接口。

同时，OPWILL 提供能够安装于 PC 的 OTDR 离线分析软件用于控制 OTC2100 OTDR 模块，便于光缆监控系统研发时OTDR 模块的控制和调试

技术规格

型号	OTC2100
动态范围(SNR=1) at 25℃	26dB（典型值，脉宽20μs）
动态范围(SNR=1) at -5℃ to 55℃	24dB（典型值，脉宽20μs）
波长	1310±20nm	1550±20nm	1625±10nm
测试光纤	10μm/125μm 单模光纤(ITU-T G.652)
脉冲	3, 5, 10, 30, 50, 100, 275, 500, 1000, 5000, 10000, 20000 ns
测试范围	0.5, 2.5, 5, 15, 40, 80, 120, 160, 200 km
事件盲区	≤3m	衰减盲区	≤15m	采样间隔	0.125 to 2 m
采样点	128000	反射率设置范围	1.30000 - 1.80000	线性度	±0.05 dB/dB
回损测试精度	±2dB	测试距离不确定性	±(1+0.075%×距离+采样分辨率)
自动测试	测试项目: 总损耗, 每个事件点的距离, 链接损耗, 回波损耗或者反射率阈值: 链接损耗: 0.01到9.99 dB 反射率: -14 到 -70 dB ; 末端: 1 到 99 dB 事件点检测数量: 高达99个自动设置: 距离范围, 脉冲, 平均计数
手动测试	测试项目: 传输距离，2分法, 链接损耗, 反射率
激光安全	IEC 60825-1：2007：CLASS 1 21 CFR 1040.10
电源	+12±1V, 最大1.5A
接口	以太网接口: 20pin转10/100M RJ45接口串口: RS-232C: 115.2kbps (通过RS-232C接口设置IP地址)
尺寸和重量	148.4×85.4×22mm, 小于0.5kg
环境条件	工作温度和湿度: -5℃到+55℃, ≤95%(无冷凝) 存储温度: -40℃ 到 +70℃
