iOTDR - 智能光时域反射仪|OPWILL奥普维尔 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

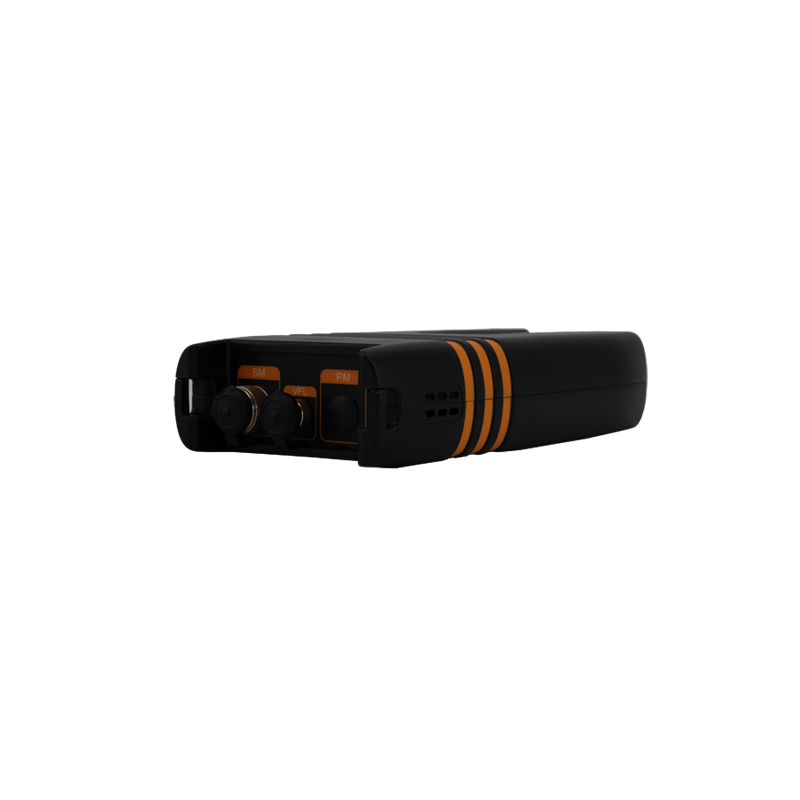

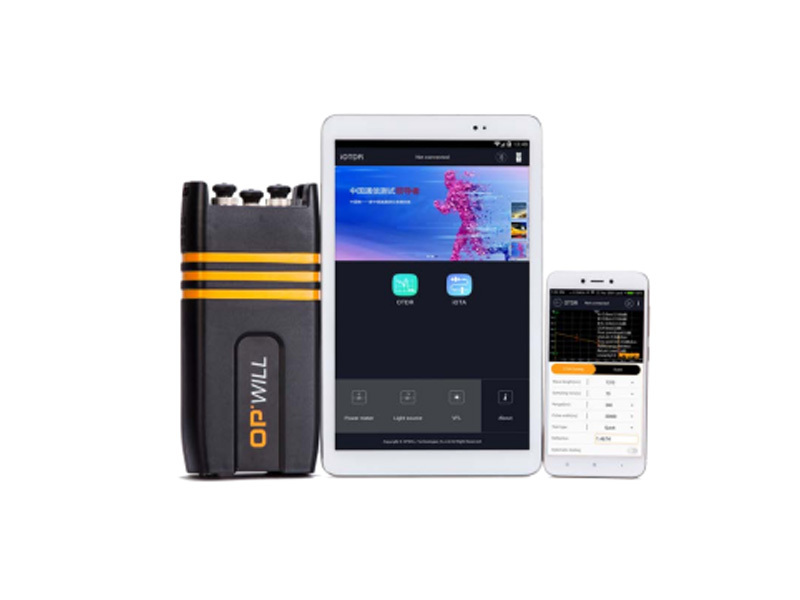

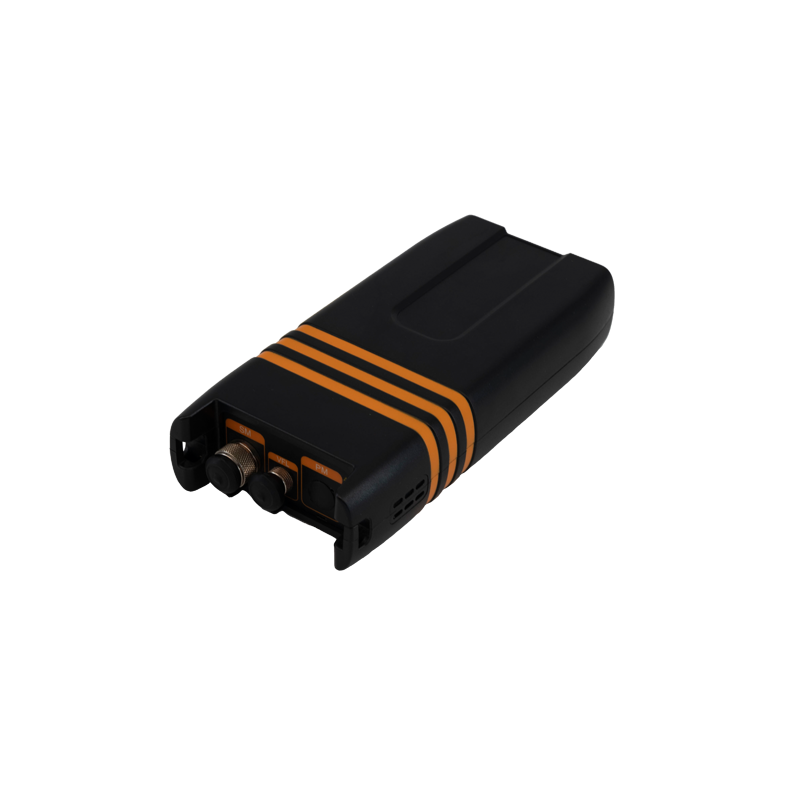

iOTDR 是 OPWILL 推出的全新创新形态，经济型袖珍测试光时域反射仪。iOTDR 使用 Bluetooth、USB接口和 Windows，Android 设备连接，并通过 iOTDR APP 进行远程控制操作。 iOTDR 覆盖骨干网、城域网、接入网 /FTTx 和 LAN 网络的所有光纤应用，可提供完善的光纤测试；可应用于室内实验室或室外现场环境点，是运营商在光网络建设阶段进行验证或网络运行阶段故障排查的最佳测试工具。
产品描述
产品亮点
● 创新形态、超紧凑袖珍设计
● Bluetooth 远程控制
● 最多支持 3 个波长的 OTDR，支持 1625nm、1650nm 波长测试
● 支持 OTDR, iOTA, 红光源，光源和光功率计测试功能
● 通过 4G/3G/WiFi/Bluetooth/USB 等方式，任何时间，任何地点上传实时测试结果到后台云服务器
● 能够直接生成 PDF 报告，报告可以加密，并且支持测试位置GPS 信息和测试位置图片的保存
● 将 iOTDR 接到竖井、铁塔、高架上，测试人员在平地控制iOTDR 进行测试，测试人员更加安全
功能特性
● 全面 OTDR 测试功能，满足整个光纤链路测试维护
● 支持 1310, 1550nm 波长，动态范围高达 45dB
● 支持 1490, 1625, 1650nm 波长，动态范围高达 41dB
● 足够短的盲区(事件盲区 0.8m，衰减盲区 4m)和高达 256000 个采样点，保证 IOTDR 在整个光纤链路上进行精确测试
● 支持 SR-4731.sor 文件格式
● 支持 VFL 红光功能
● 可选光功率计测试功能(OTDR 只有 1310/1550nm 波长时可以选配)
● 可选光源测试功能(和 OTDR 使用同一个接口)
● 可选 iOTA 智能光链路拓扑分析测试功能，智能组合不同大小的脉宽，一次得到光纤、分路器、配线光缆、主干光缆等损耗和反射系数。自动判断光网络拓扑结构，以直观的图形方式显示出来
软件特性
● iOTDR APP 软件，用于 Android 设备 通过 Bluetooth 远程控制操作 iOTDR 测试光纤链路;同时用于查看、分析、上传测试结果
● iOTDR Windows 软 件， 用 于 Window 设 备 通 过 USB/Bluetooth 远程控制操作 iOTDR 测试光纤链路;同时用于查看、分析、上传测试结果
● iOTDR 云软件，安装于后台服务器，用于 iOTDR 测试结果的实时上传、保存、分析、比较等(即将发布)

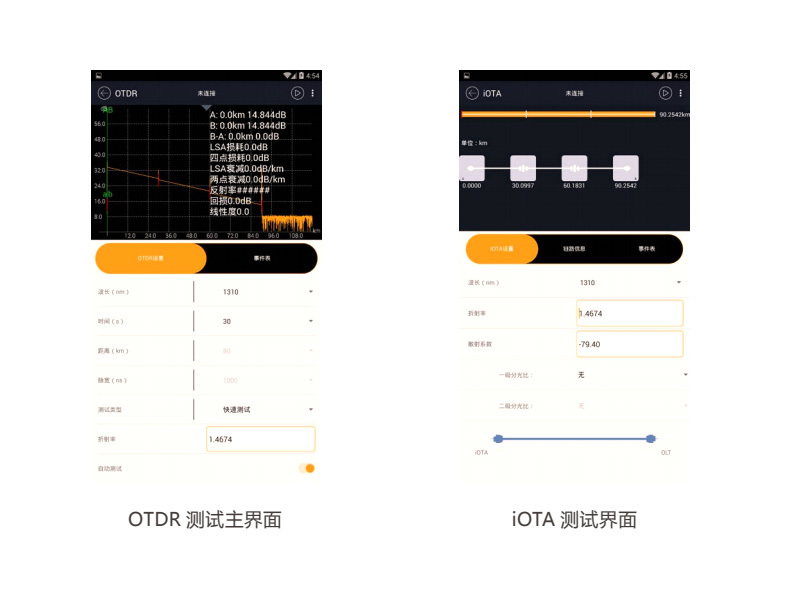

测试界面
一般特性
| 业务接口 | |
| USB数据端口 | Micro USB, B型接口, 1个 |
| 蓝牙 | 支持 |
| 其他功能 | |
| 存储空间 | 12G |
| 尺寸和重量 | 196(H)x 90(W) x 45(D) mm；480g |
| 温度 | 工作温度：-10°C到50°C；存储温度：-40°C到70°C |
| 相对湿度 | 0%到95%（非冷凝） |
| EMC | EN55022/CIPSR22, EN61000-3-2, EN55024 |
| 电池和供电 | |
| 电池 | 充电式和可更换的锂离子电池工作时间：8小时（典型值） 充电时间：<6小时（典型值）（25°C） |
| 供电 | 输入：100至240V（交流），50Hz/60Hz，2A 输出：5V/2.5A Misro USB接口 |
技术规格
| 波长 | 1310/1550 ±20nm | 1490±20nm; 1625±10nm; 1650±10nm | |||
| 动态范围 | 30-45dB | 38/38/38dB | |||
| 测试光纤 | 10μm/125μm 单模光纤 (ITU-T G.652) | ||||
| 脉冲 | 3, 5, 10, 30, 50, 100, 275, 500, 1000, 5000, 10000, 20000 ns | ||||
| 测试距离 | 0.5, 2.5, 5, 15, 40, 80, 120, 160, 200, 240 km | ||||
| 事件盲区 | ≤0.8m | 衰减盲区 | ≤4m | 采样分辨率 | 0.04 – 1 m |
| 采样点 | 256000 | 反射参数设置 | 1.30000 – 1.80000 | 线性度 | ±0.03 dB/dB |
| 测量时间 | 1s-180s，实时 | 测试距离不确定性 | ±(0.75+0.005%×距离 + 采样分辨率) | ||
| 红光源 | 波长 | 650±20nm | |||
| 输出功率 | +10dBm | ||||
| 输出模式 | CW, 1Hz | ||||
| 光功率计 （OTDR只有1310/1550nm波长时可以选配） | 波长范围 | 780 to 1800nm | |||
| 校准波长 | 850,1300,1310,1490,1550,1625nm | ||||
| 测量范围 | +10 - -60 dBm | ||||
| 分辨率 | 0.01dB | ||||
| 光源（选件） | 工作波长 | 1310/1550 ±20nm | |||
| 输出功率 | >-4 dBm | ||||
| 输出模式 | CW,270Hz,330Hz,1KHz,2kHz | ||||
| iOTA智能光链路拓扑分析功能（选件） | 智能组合不同大小的脉宽，一键自动测试得到光纤、分路器、配线光缆、主干光缆等损耗和反射系数。自动判断光网络拓扑结构，以直观的图形方式显示出来。 | ||||
| 测试结果格式 | SR-4731.sor | ||||
| 远程控制方式 | 蓝牙 | ||||
| 软件支持 | iOTDR Windows软件(PC)；iOTDR APP(Android) | ||||
| 激光安全 | IEC 60825-1：2007：CLASS 1 21 CFR 1040.10 |
