ML4025-ATE-gen2 四通道数字采样示波器板卡 35GHz|MultiLane (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ML4025-ATE-gen2 是一款最先进的 4 通道数字采样示波器，可用作 ATE 板。DSO 在 35 GHz 下自动执行准确的眼图分析，以表征发射机的质量，实施统计欠采样技术，并使用全面的软件库进行眼图测量、抖动分析和
典型应用
・高速数字通信信号的一般时域测量
・高速 SerDes 测试
・高端口数老化测试
・收发器制造测试
・收发器评估和验证
・PAM - N 和 NRZ 驱动器的鉴定
・TP1 - a 应力校准
主要特性
ML4025 - ATE - gen2 非常强大，拥有一系列在行业内独具特色的功能。其中包括：
・高达 100 MHz 的采样率
・对 SSPRQ 模式的 TDECQ 测量时间少于 5 秒
基于 FPGA 的架构实现快速模式捕获和 DSP 处理
・一个广泛的内置 DSP 滤波器库，如贝塞尔 - 汤姆森、CTLE、DFE、FFE、去嵌入和元件仿真，所有这些在标准 GUI 中均可免费使用。
・用户可写入校准常数
・可校准到被测设备，包括测试夹具和电缆的损耗
・内置标准掩码库
・一套完整的 API 和示例代码以加速集成
| 参数 | 规格 |
|---|---|
| 数据格式支持 | NRZ 和 PAM4 |
| 固有抖动 | 200fs rms |
| 输入摆幅最大值 | 1200 mVppd |
| 上升 / 下降时间 | 9.5 ps |
| 垂直分辨率 | 14 位 |
| 电通道带宽 | 35 GHz |
| 电通道连接器 | SMPM 盲配 |
| 时钟输入带宽 | 0.1 - 6.6GHz |
| 时钟输入摆幅 | 355 ~ 1800 mVpp |
| 时钟输入连接器 | SMA（f），50 |
| 采样频率 | 70 - 100 MHz |
| 内存 | 256x16 MSa.（4 通道共享） |
| 模式捕获 | 高达 PRBS - 16 和 SSPRQ |
| SFDR（正弦波）50 mVpp 1 GS/s | -58 dBc 在 10 GHz -53 dBc 在 30GHz |
| 温度范围 | 0 - 75°C |
| 额定功率 | 12 Vdc，1.5 A |
| 控制接口 | GbE |
| 重量 | ~0.2kg |
支持的 DSP 功能
O/E（光 / 电）和模拟前端的频率响应校正。
贝塞尔汤姆森 4 阶
CTLE（连续时间线性均衡器）自适应 / 手动
FFE（前馈均衡器）自适应 / 手动
DFE（判决反馈均衡器）自适应 / 手动
S4P 去嵌入
S4P 模拟
归一化滤波器
移动平均

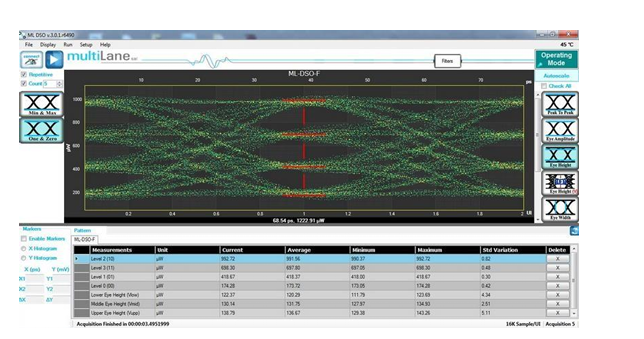

支持的测量模式
| 编码 | 测量 |
|---|---|
| PAM - 4 | TDECQ（发射机和色散眼图闭合四元组） |
| SNDR（信号与噪声加失真比） | |
| RLM（接收光功率余量） | |
| OMAouter（光调制幅度外） | |
| Eye Height by BER（误码率对应的眼图高度） | |
| Eye Width by BER（误码率对应的眼图宽度） | |
| Top & Base（顶部和底部） | |
| Min & Max（最小值和最大值） | |
| One & Zero（一和零） | |
| Transition Time（过渡时间） | |
| NRZ | Crossing %（交叉百分比） |
| AOP（平均光功率） | |
| OMA（光调制幅度） | |
| Mask Margin（掩码余量） | |
| Peak to Peak（峰峰值） | |
| Eye Amplitude（眼图幅度） | |
| Eye Height（眼图高度） | |
| Eye Width（眼图宽度） | |
| Jitter（抖动） | |
| SNR（信噪比） | |
| ER（消光比） | |
| VEC（矢量误差校正） | |
| Vrms（均方根电压） | |
| DJ & RJ（确定性抖动和随机抖动） | |
| Noise（噪声） |
