|ML4039-LBT 全自动 25G 和 100G 环回测试仪|MultiLane (在产)

ML4039-LBT 是一款全自动 25G 和 100G 环回测试仪,可验证信号完整性并检查 SFP28 和 QSFP28 环回的 CMIS 内容,非常适合系统制造和安装环境。

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

环路回在验证下一代数据中心通信系统中扮演着重要角色。它们模拟了成本更高的光收发器的确切行为,并且可以用来测试系统的热特性和功耗特性。此外,它们还可以用来验证主机端口的信号完整性,并测试CMIS合规性和互操作性。系统开发人员和超大规模运营商大量使用这些环路回,因此对环路回的可测试性需求应运而生。更具体地说,环路回的连接器在插入几百次或更多次后会劣化,MultiLane开发了一个快速且简单的工具来检查环路回的信号完整性。此外,CMIS可以配置和测试,所有这些都可以在同一个测试仪中完成,并且具有易于使用的软件界面。

环路回测试仪25 & 100G | SFP28 & QSFP28 | 信号完整性和CMIS测试 | 全自动通过/失败

ML4039-LBT

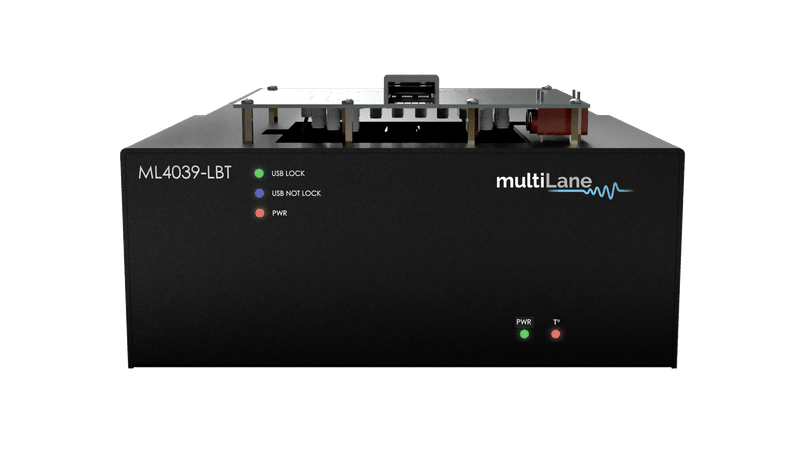

ML4039-LBT环路回测试仪 ML4039-LBT是一款全自动的25G和100G环路回测试仪,用于验证SFP28和QSFP28环路回的信号完整性,并检查CMIS内容。ML4039-LBT对所有通道执行AC测试,如眼图轮廓、浴缸曲线和BER,并返回简单的通过/失败状态。环路回测试仪为系统制造和安装环境而开发,并采用坚固的金属外壳,内含ML4039-BTP BERT、模块合规板和电缆。此外,ML4039-LBT识别模块序列号和日期代码,并配置MSA内容(CMIS)。

关键特性

  • 编写、读取和保存MSA内容

  • 检查Rx锁定

  • 对所有通道执行AC测试(眼图轮廓、浴缸曲线和BER)

  • 生成报告并返回通过或失败

目标应用

  • 环路回的性能验证

  • 环路回CMIS验证和配置

  • 系统制造和安装

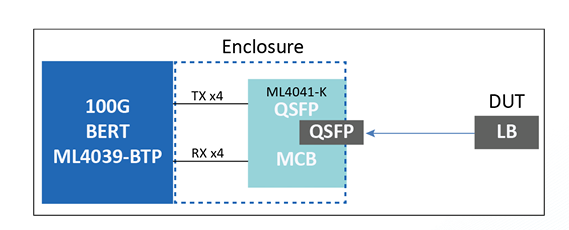

图1:ML4039-LBT-QSFP原理图

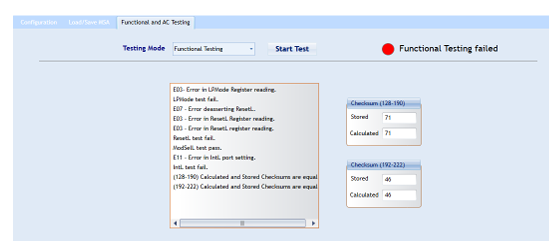

图2:QSFP功能和AC测试失败

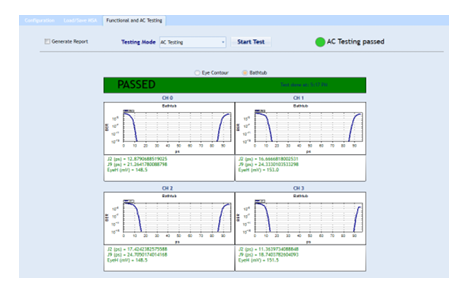

图3:QSFP浴缸曲线

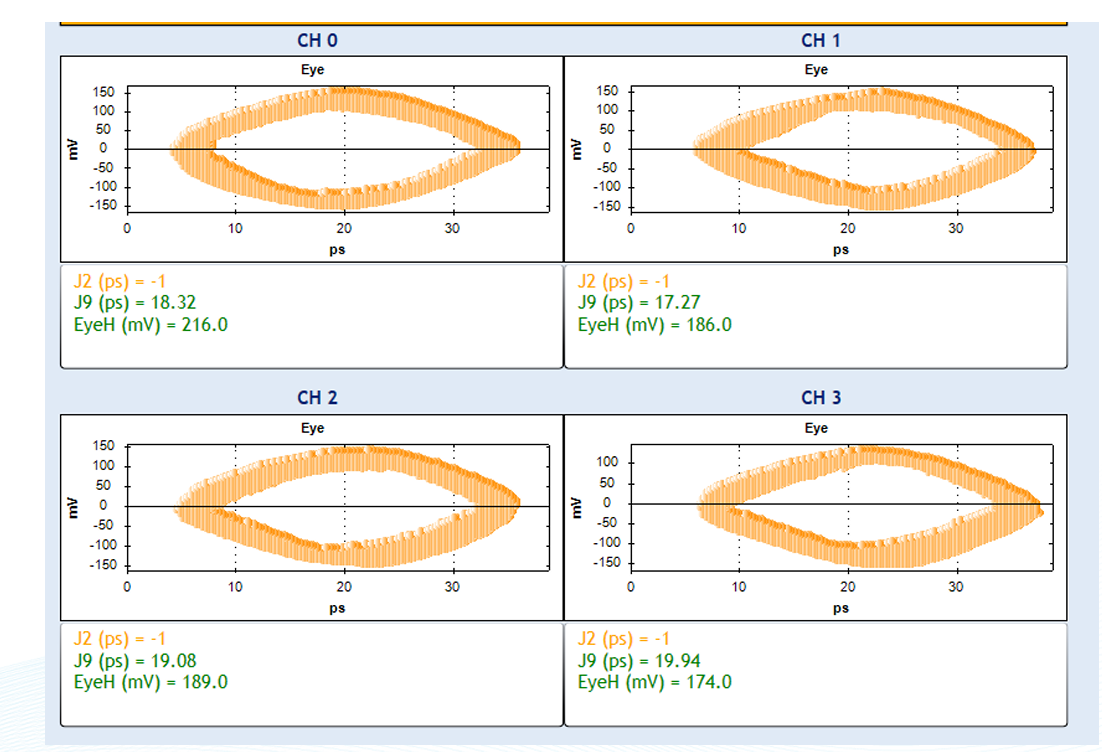

图4:QSFP眼图轮廓

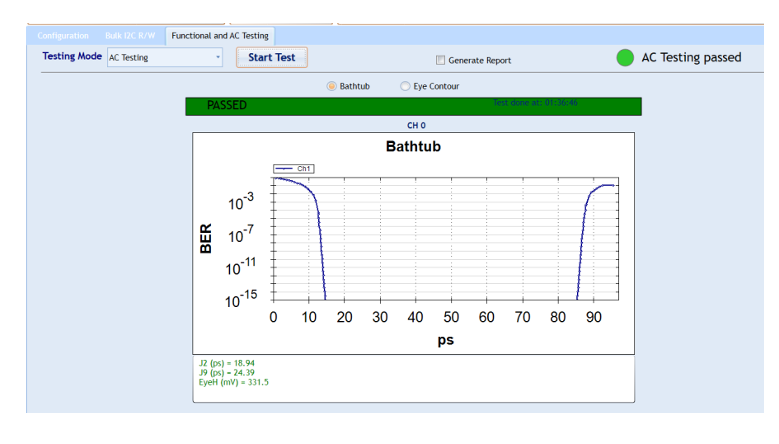

图5:SFP浴缸曲线

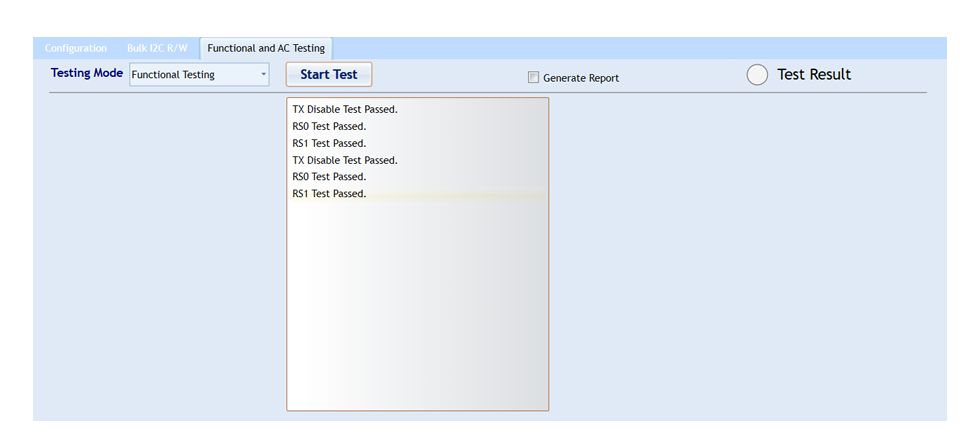

3911416f6f396e131bd0fa78dbb2ef90.png图6:SFP功能和AC测试界面

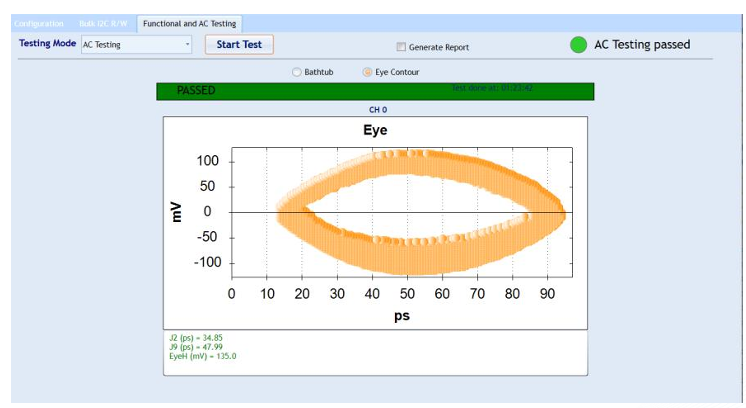

图7:SFP眼图轮廓

电气规格详细规格请参考ML4039-BTP数据手册。更多信息请点击此处。

机械尺寸ML4039-LBT是一款台式仪器,尺寸如下:224 x 439.5 x 91.4 mm(宽 x 长 x 高),顶部还有一个额外的装置,具体如图右侧所示。

选项描述

  • ML4039-LBT-QSFP 100G QSFP环路回测试仪

  • ML4039-LBT-SFP 25G SFP环路回测试仪
