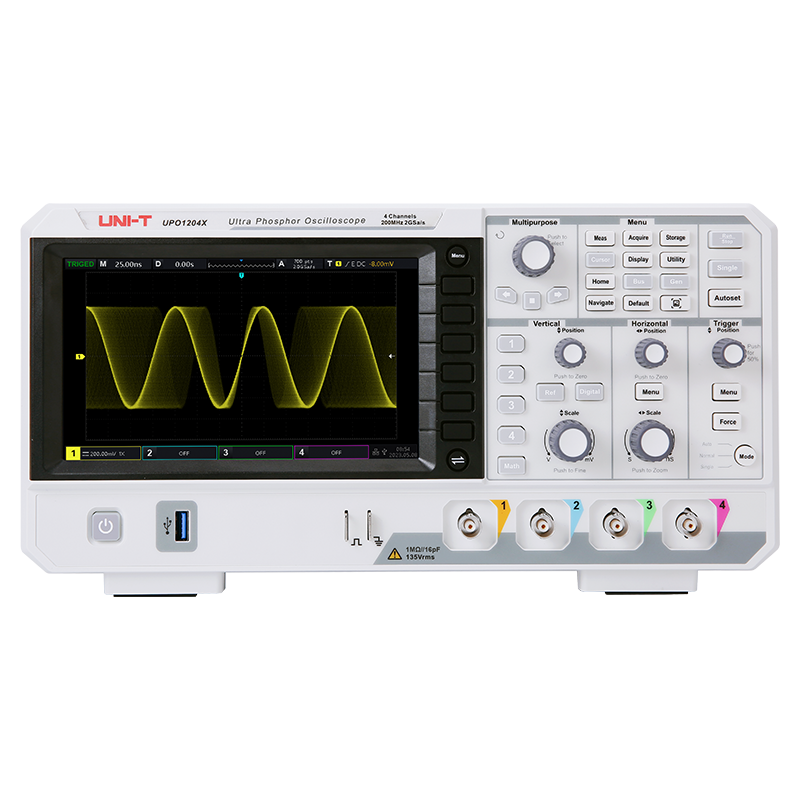

MSO/UPO2000系列 数字荧光示波器 200MHz/100MHz 2/4通道数 2GSa/s|优利德 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

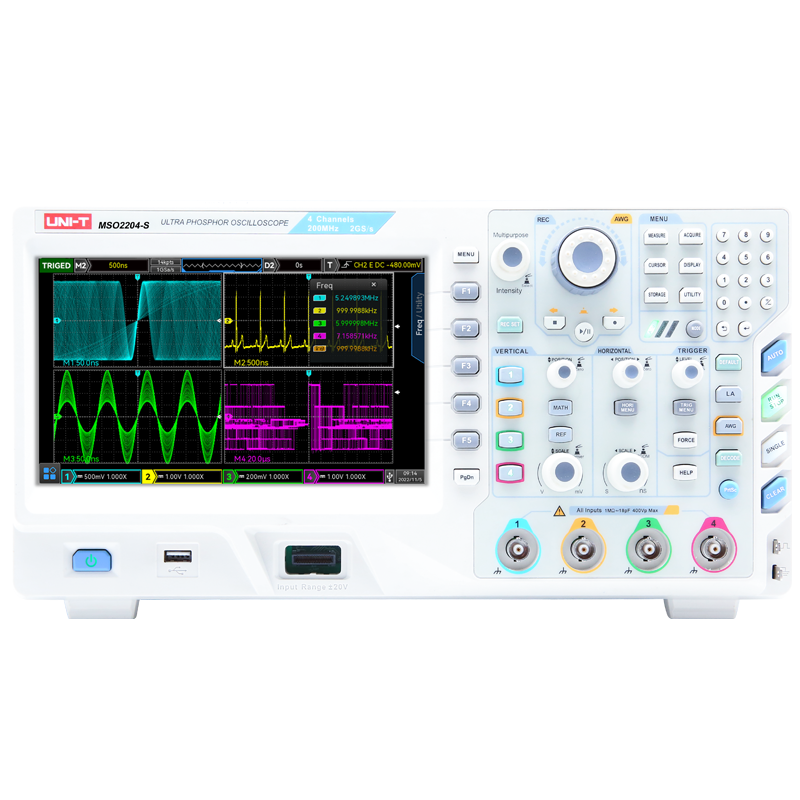

MSO/UPO2000系列
MSO/UPO2000系列数字荧光示波器，全触摸屏控制，全新交互体验，让您用手真实流畅地感受，波形的荧光律动，瞬态变化。全新开发的系统平台，核“芯”展现强大的功能，包括Fast Acquire技术准确捕获异常事件、4M点增强型FFT功能，内置瀑布图等高级测量、区域触发细致捕获特征信号、硬件解码方式使速度大幅提升，独立时基分屏功能Multi-Scopes 等。
2/4 模拟通道数
200MHz/100MHz 模拟带宽
2 GSa/s 最高实时采样率
56 Mpts 最大存储深度
1,000,000 wfms/s 最高波形捕获率
16 数字通道
50 MHz 内置信号源
概述

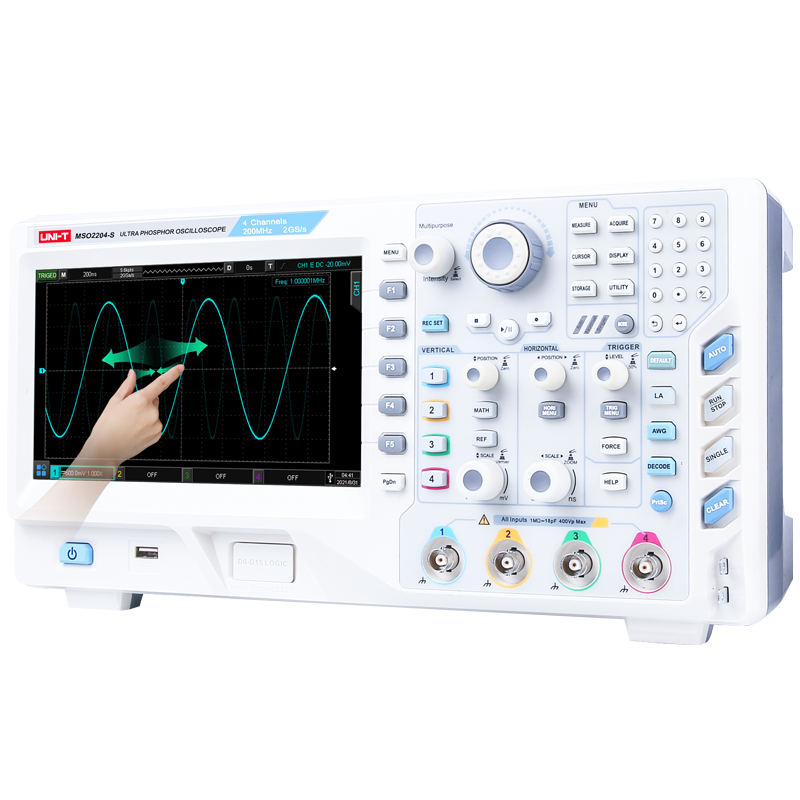

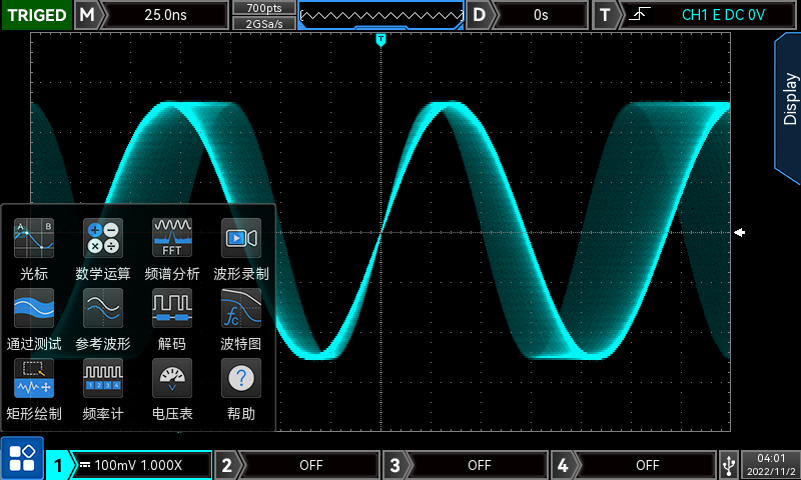

触摸屏设计，全新的交互体验
8英寸触屏设计，支持多种手势操作，例如：点击，滑动，缩放，编辑，拖动等。使测量动作更加流畅、便捷，用户更能快速掌握。同时，仍然保留了传统的按键和旋钮操作，并最大限度地优化了交互体验。

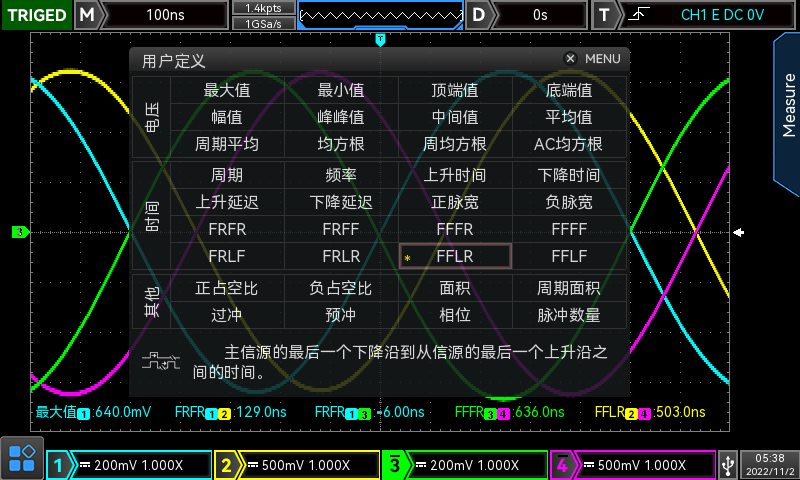

丰富的测量功能
最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、AC均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、脉冲计数共36种测量参数；

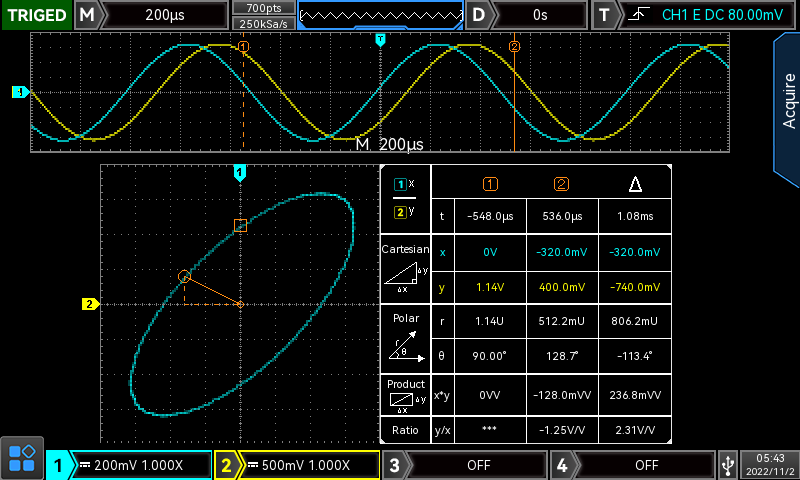

XY模式
XY模式光标测量，可以快速测量两路信号之间的相位差；
波形捕获率1,000,000wfms/s
采用的创新数字信号并行处理技术，正常采样可达200,000wfms/s超高捕获率，捕获偶发信号。
（在Fast Acquire模式可达1,000,000 wfms/s）

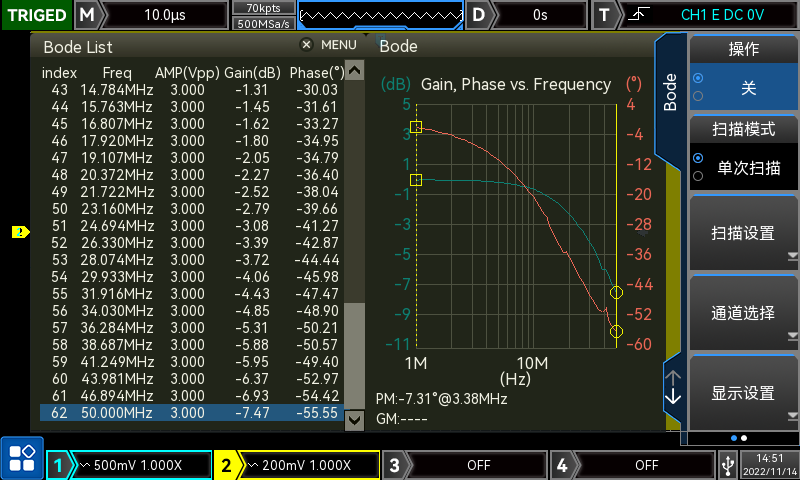

波特图
用于环路分析。是一种经常用于表征当今各种电子设计的频率响应（增益和相位与频率）的关键测量，包括无源滤波器、放大器电路和开关模式电源的负反馈网络。

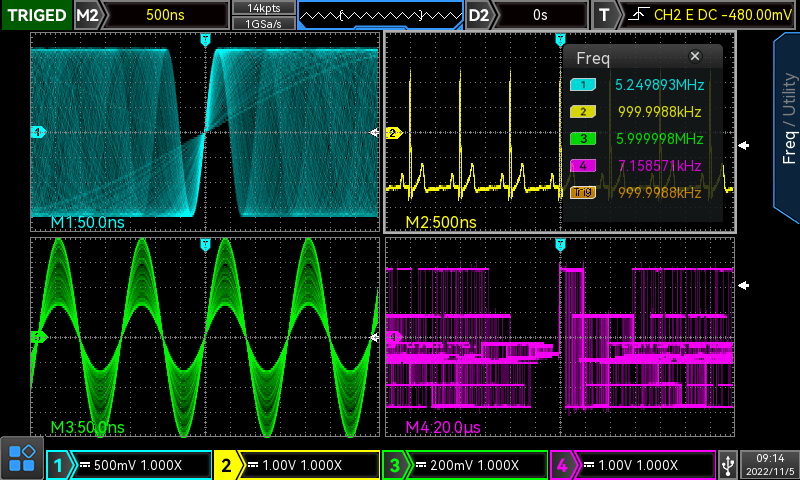

通道分屏功能Multi-Scopes 2.0
波形显示上更加人性化，方便用户体验与分析波形细节。
区域触发
区域触发可和现有的基础触发、高级触发、协议触发组合使用，可以完成各种偶发、复杂特征信号的捕获。
LA逻辑分析仪
可用于并行总线，协议解码和时序测量8位并行ADC输出。

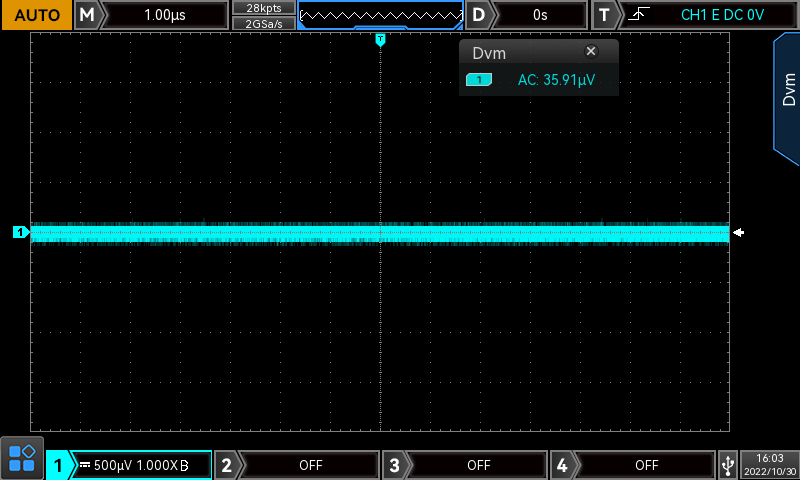

低底噪
500μV/div
交流有效值＜50μV
全内存硬件解码
解码速度大大提升。深存储56Mpts下的全内存硬件解码，解码时间由十几秒提高到了毫秒级，实现了实时解码，极大提高用户的问题诊断效率。录制的波形，同样支持全内存硬件实时解码。

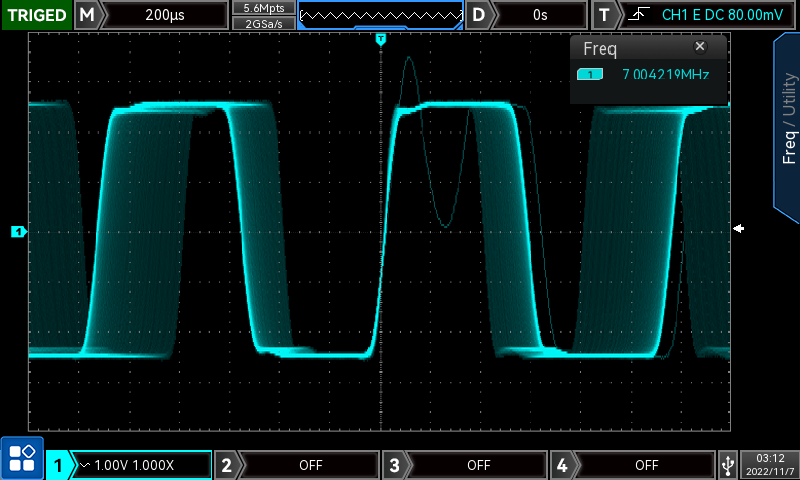

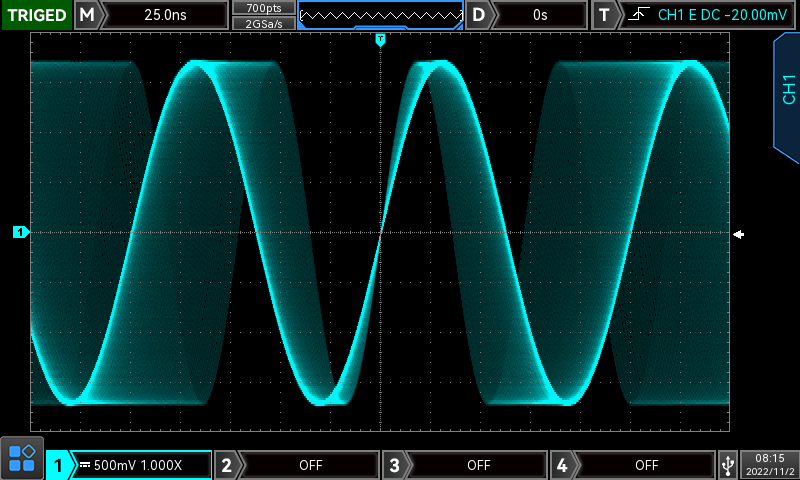

超级荧光显示技术2.0
采用独创的超级荧光显示技术 2.0显示技术便于显示波形信息细节，提供类似模拟示波器的荧光效果显示，不仅显示波形随时间的变化信息，而且能及时体现信号出现的概率。

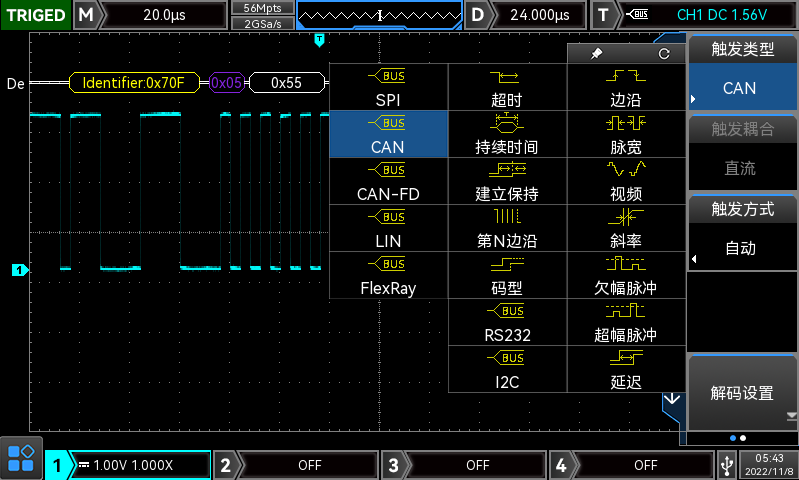

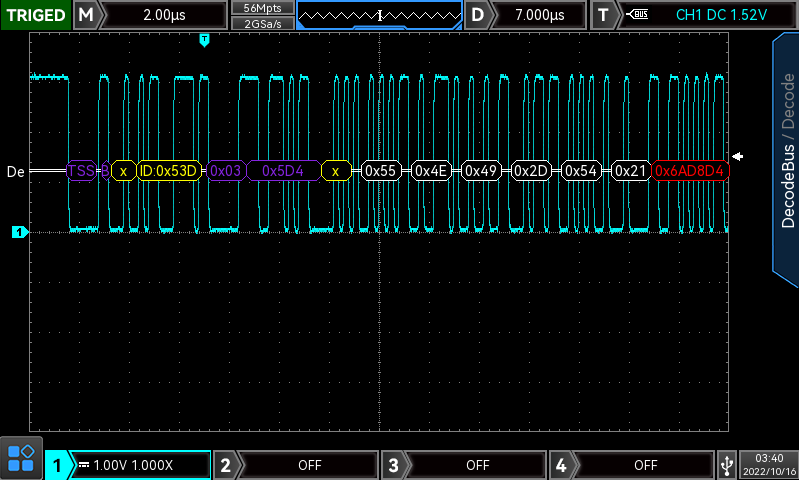

丰富的高级触发及总线触发功能
新增多种汽车总线触发及解码,可以帮助用户准确快速地捕获并显示出关注的信号,从而发现问题所在。

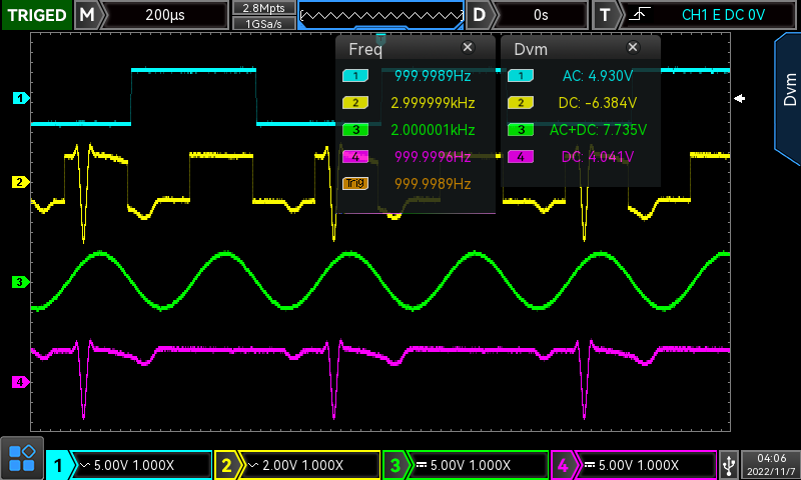

频率计+电压表
多通道独立7位硬件频率计；
DVM支持多通道独立交直流真有效值测量；
4M点增强FFT（瀑布图）
①200组历史频域结果
②可显示频域趋势
③支持每组回看
④支持自动测量
4M点增强FFT（分屏）

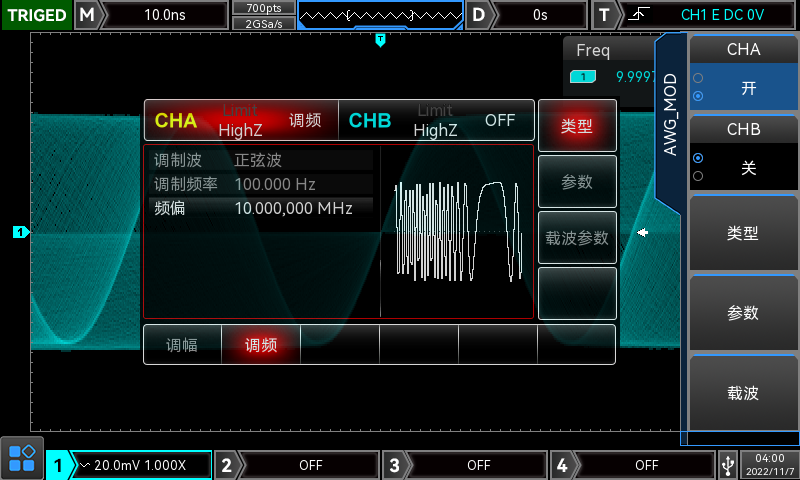

AWG函数任意波形发生器
内置函数任意波形发生器，可输出正弦波、方波、斜波、脉冲波、任意波、噪声和直流。正弦波最大频率输出50MHz。

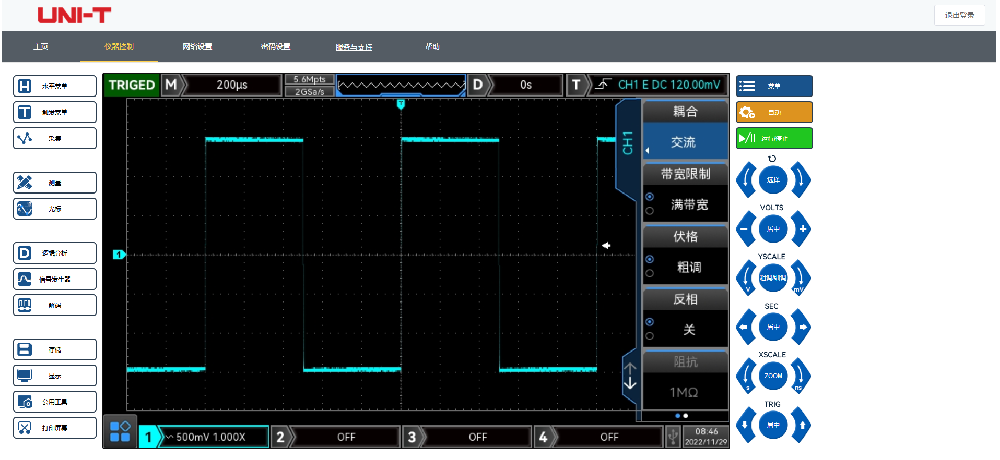

Web Control支持远程跨平台操作
内嵌 Web Server，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。无需安装驱动软件和上位机软件，即可实现跨平台操控。支持 PC和手机两种风格的网页布局和触摸操作，使用起来更加简单方便。
型号
型号模拟通道数模拟带宽最高实时采样率最大存储深度最高波形捕获率数字通道内置信号源价格（未税）对比MSO2202-S
MSO2204-S2/4200MHz2GSa/s56Mpts1,000,000wfms/s1650M¥14,999
¥18,999加入对比MSO2202
MSO22042/4200M2GSa/s56Mpts1,000,000wfms/s16-¥12,999
¥15,999加入对比UPO2202
UPO22042/4200M2GSa/s56Mpts1,000,000wfms/s--¥8,199
¥11,999加入对比MSO2102-S
MSO2104-S2/4100M2GSa/s56Mpts1,000,000wfms/s1650M¥13,999
¥16,999加入对比MSO2102
MSO21042/4100M2GSa/s56Mpts1,000,000wfms/s16-¥11,999
¥14,999加入对比UPO2102
UPO21042/4100M2GSa/s56Mpts1,000,000wfms/s--¥6,999
¥9,999加入对比
关键词:
MSO/UPO2000系列使用手册V3.02023.11.01
