基于2*ADRV9009架构，包括丰富而灵活配置的射频电路，如PA、LNA、DSA、校准开关等。支持多通道相位同步，精度可控制在0.5度；典型EVM可达到0.7%。

基于全国产SOC+FPGA+RFIC定制化软件无线电收发/信号处理模块 |彬鸿科技 (在产)

定制化模块

在SDR领域有多款基于全国产SOC+FPGA+RFIC的军用型号产品，同时有基于CPU、FPGA的多种控制与信号处理类模块。熟悉军用产品的全开发过程，包括器件与模块筛选、军用产品鉴定等全流程保障，相应产品配套应用在频谱对抗、数据链、侦察等多个领域。

参考价格：

厂家：彬鸿科技|成都彬鸿科技有限公司（收录7个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

定制化模块

产品描述

产品图片

FPGA数字基带

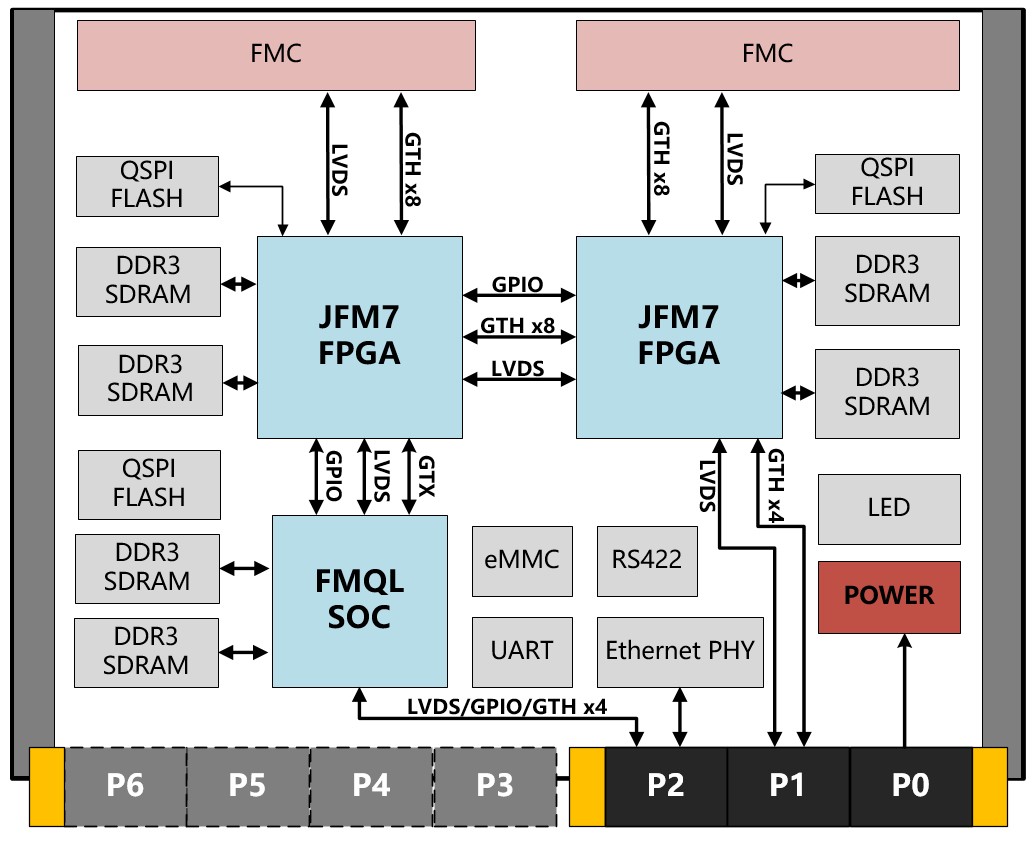

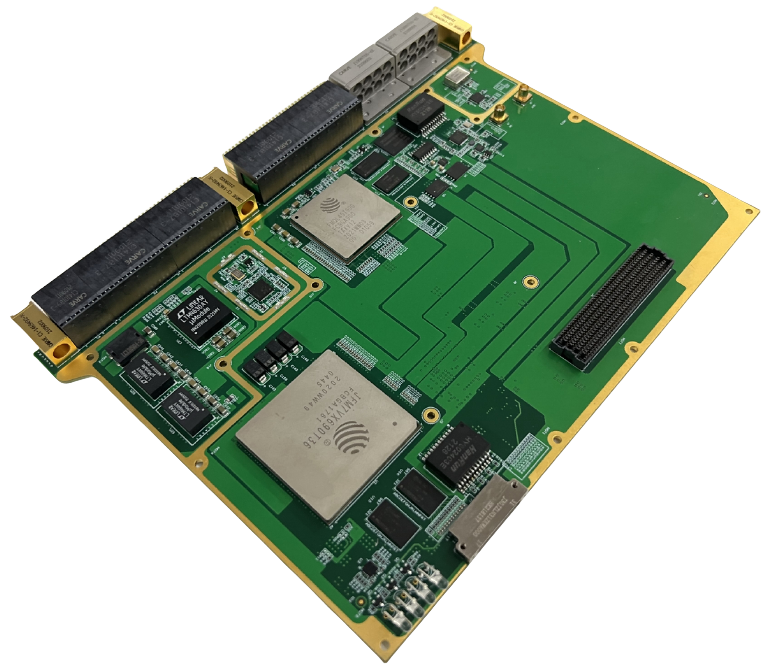

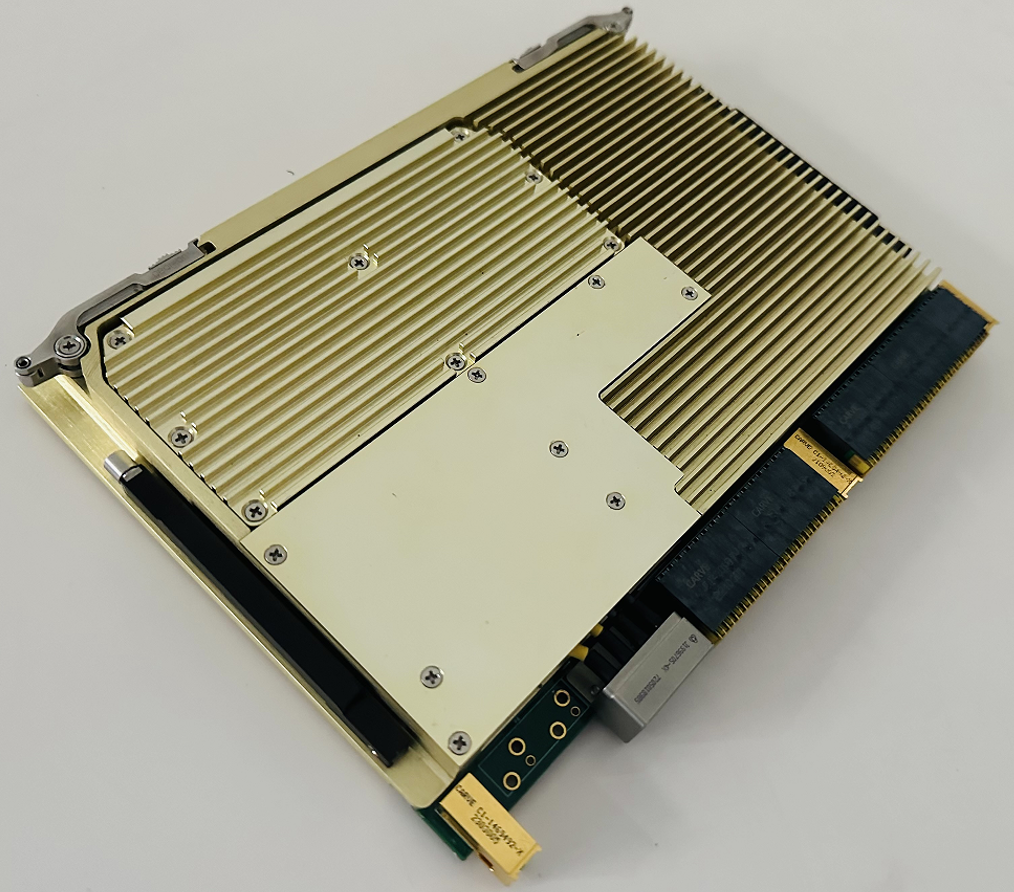

V690T宽带信号处理平台

产品概述

该平台选用了2片复旦微JFM7系列FPGA作为负责计算和处理，另外搭配1颗复旦微FMQL系列SOC作为系统控制。FPGA分别搭配了1组4颗16bit/512MB的DDR3-1600的SDRAM，还搭配了1颗256Mb的SPI Flash加载程序，硬件预留1颗SPI Flash作为存储。XC7Z045的PS和PL分别搭配了2颗16bit/512MB的DDR3-1600的SDRAM，PS端还搭配了一颗256Mb的SPI Flash加载程序。

板载FMC连接器，通过2个HPC的标准FMC （VITA 57.1）接口向外部提供丰富、高速且可配置的数字I/O资源，其中每路FMC可提供82对高速差分线（含2对差分时钟线）、10组共20对超高速DP差分对及2对超高速差分时钟线，客户可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。便于构建灵活、高效的开发及使用环境。

产品特点

✔ 100%全国产化；

✔ 每块FPGA端扩展64位位宽2G DDR存储器，读写速度大于800M/S；

✔ 在SOC端分别在PL和PS扩展32位位宽1G DDR存储器，读写速度大于800M/S；

✔ 2块FPGA之间采用8对GTX高速总线连接，传输速度不小于10G；

✔ FPGA与SOC之间分别采用4对GTX高速总线连接，传输速度不小于5G；

✔ FPGA与SOC之间分别用16对LVDS总线连接。

技术规格

项目	参数
功能资源	SOC	FMQL系列
FPGA	JFM7系列
DDR3	SOC与FPGA各挂载1GB
QSPI Flash	SOC与FPGA各挂载32MB
eMMC	32GB
串口	SOC提供2路RS232电平UART
以太网	SOC提供2路10/100/1000M以太网
调试接口	1路JTAG，使用下载器进行调试和下载
重加载	SOC可动态对FPGA进行加载配置
参考时钟	板载10MHz恒温晶体OCXO，同时提供外部时钟输入MCX接口
高速互联	SOC与FPGA之间通过x8 GTH互联
板卡标准	标准6U VPX规格，符合VITA46规范
FMC接口	2路标准FMC（HPC）接口，符合VITA57.1规范
供电	DC 18-36V（典型24V）
尺寸	160*233.35mm
功耗	≤30W
工作温度	-40℃～75℃
工作湿度	2%～95%（25℃），无凝结
软件支持	Ø可选集成板级软件开发包（BSP） ²基于Linux系统内核 ²FPGA底层接口驱动 ²数字及通信接口驱动 Ø可根据客户需求提供定制化算法与系统集成

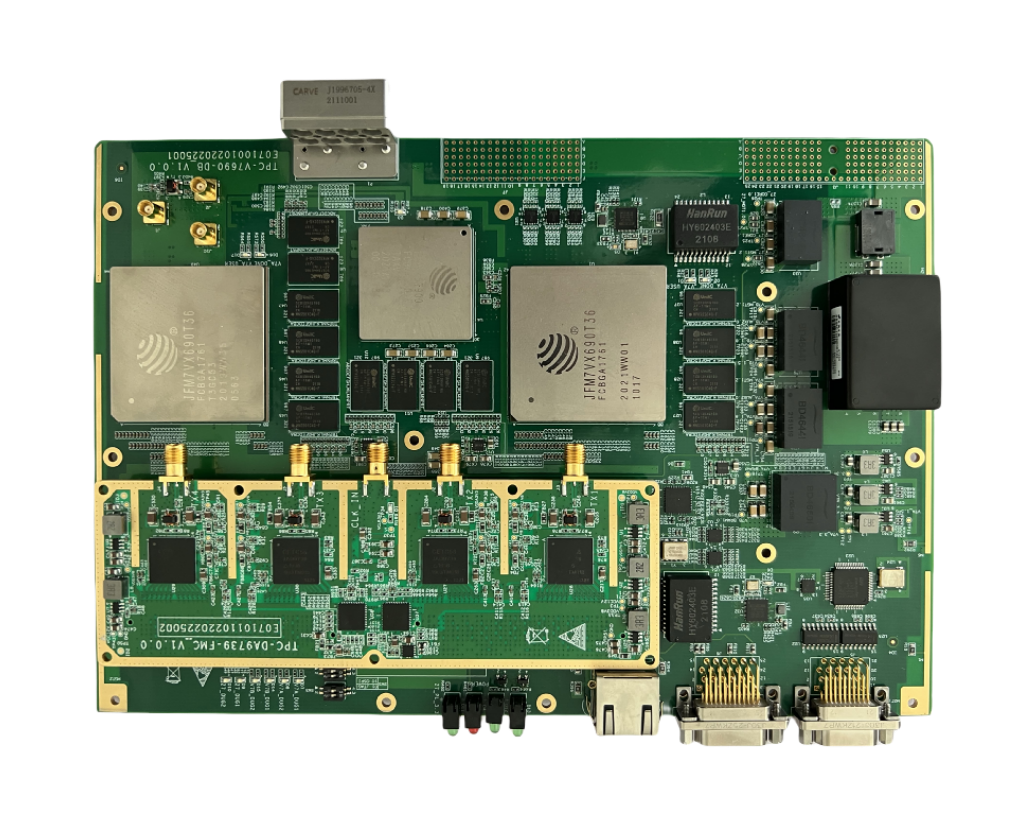

V690T高性能基带单元

产品概述

该基带单元是一款基于6U VPX架构的高性能实时信号处理平台，整个模块采用100%全国产设计。模块采用1片复旦微高性能FPGA作为主处理单元，采用1片复旦微FMQL系列SOC作为协处理单元，处理单元之间通过x8高速串行总线进行互联，支持SOC对FPGA进行动态加载与配置。VPX接口连接2组x4 GTH，32组LVDS，2路RS422，1路RS232串口、1路1000Base-T。同时，模块具有2个FMC子卡接口，通过搭载不同的FMC子卡，可快速搭建起不同功能的6U VPX系统平台，可广泛应用于信号处理、软件无线电、图象与视频处理、卫星通信系统、宽带无线通信系统、多通道信道采集存储，基站BBU等场景。

功能特点

✔ 100%全国产设计

✔ 6U VPX架构，符合VITA46规范

✔ 板载1片复旦微JFM7系列FPGA

✔ 板载1片复旦微FMQL系列SOC

✔ 板载2个FMC 接口

✔ 背板之间具有2路x4高速GTH互联，支持RapidIO、PCI Express

✔ FPGA与SOC之间采用高速SerDess互联

技术规格

项目	参数
功能资源	SOC	复旦微FMQL系列
FPGA	复旦微JFM7系列
DDR3	SOC与FPGA各挂载1GB
QSPI Flash	SOC与FPGA各挂载32MB
eMMC	32GB
串口	SOC提供1路UART转USB
以太网	SOC提供1路10/100/1000M以太网
调试接口	1路JTAG，使用下载器进行调试和下载
重加载	SOC可动态对FPGA进行加载配置
参考时钟	板载10MHz恒温晶体OCXO，同时提供外部时钟输入MCX接口
高速互联	SOC与FPGA之间通过x8 GTH互联
板卡标准	标准6U VPX规格，符合VITA46规范
FMC接口	2路标准FMC（HPC）接口，符合VITA57.1规范
VPX接口	P1: GPIO32、RS232串口2、千兆网1 、RS4222 、JTAG*2 P2:GTH x8 、PCIe x4LVDS x24，一路RS422，一路1000Base-T
供电	DC9～36V（典型24V）
尺寸	160*233.35mm
功耗	≤25W
工作温度	-40℃～75℃
工作湿度	2%～95%（25℃），无凝结
软件支持	Ø 可选集成板级软件开发包（BSP） ² 基于Linux系统内核 ² FPGA底层接口驱动 ² 数字及通信接口驱动 Ø 可根据客户需求提供定制化算法与系统集成

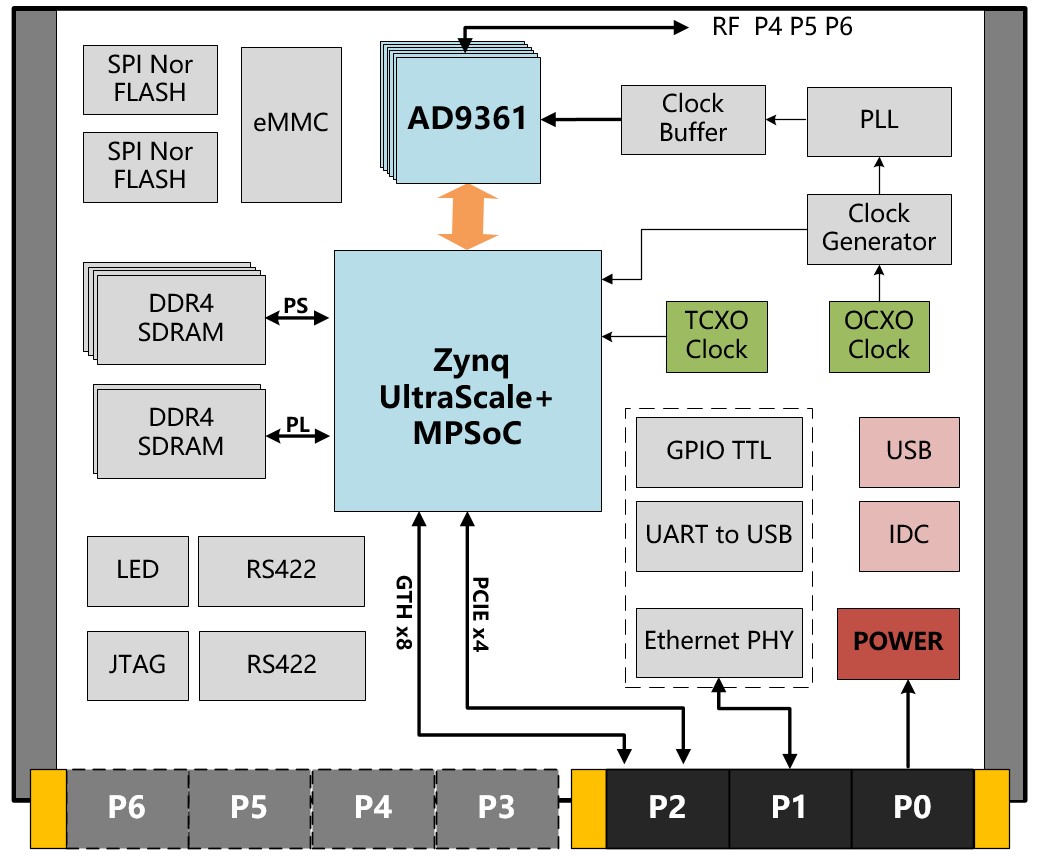

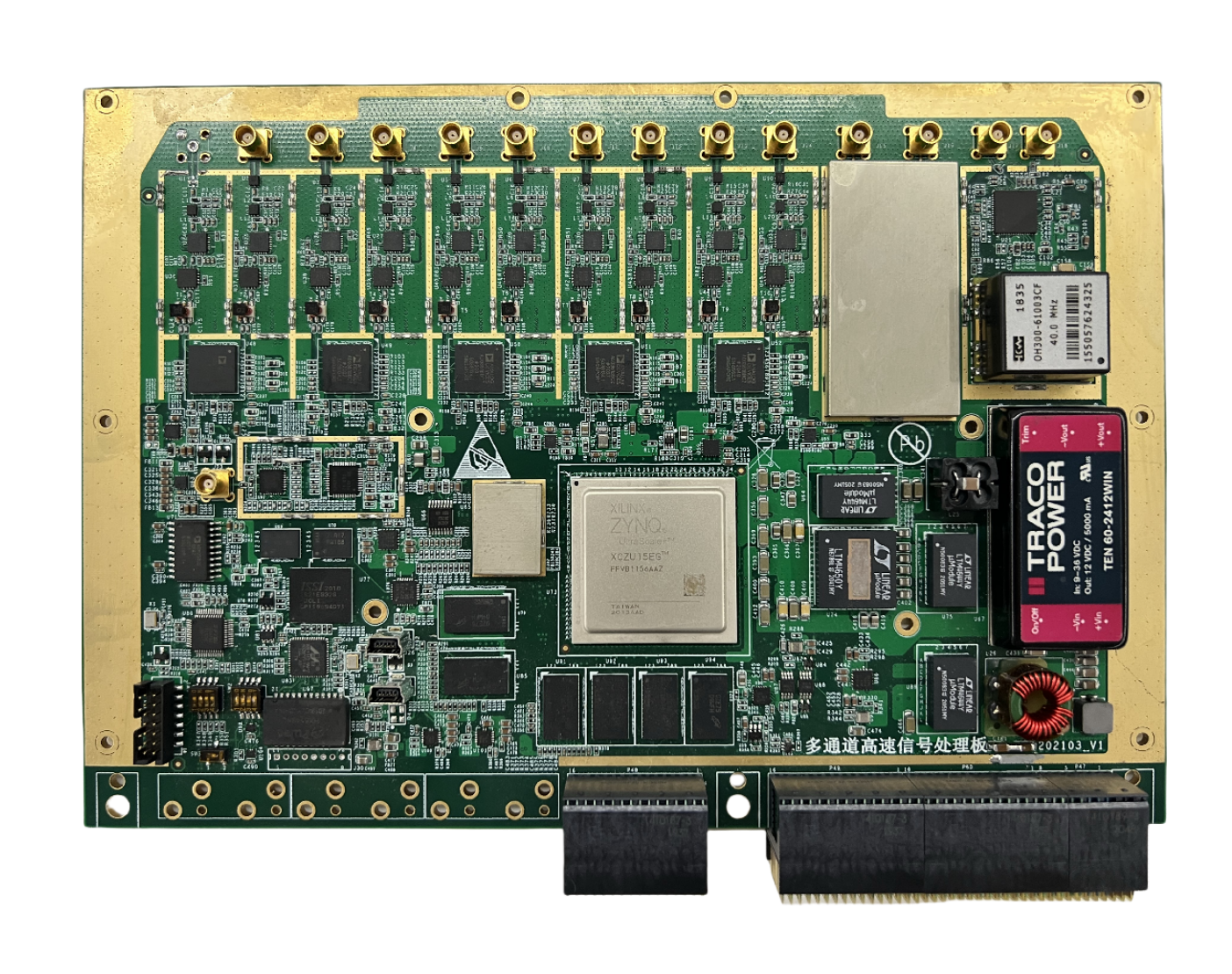

数字处理模块

产品概述

数字信号处理模块基于6U VPX总线架构，为高性能、宽频段的数模混合信号处理平台。模块以6片ADI公司的RF捷变收发器AD9361作为射频收发核心，提供2路射频发射通道和10路射频接收通道，支持频段70MHz～6000MHz，发射链路添加射频放大器提高线性度，接收链路添加低噪声放大器，可有效的降低输入噪声和提高接收灵敏度，各片AD9361之间采用同源参考时钟设计，可满足多通道同步需求。同时采用一片Xilinx公司Ultrascale+ MPSOC系列XCZU15EG作为数据处理核心，可用于高速信号处理、频谱监测、多通道同步通信系统、车载雷达信号处理等领域。

功能特点

✔ 6U VPX架构，符合VITA46规范；

✔ 10个RX通道、2个TX通道；

✔ 宽频段范围，支持射频频段70MHz～6GHz；

✔ 支持外部参考时钟输入输出和板载OCXO，软件可配置；

✔ 多通道同步采样：支持多通道同步采样，同步触发信号；

✔ 板载1片Ultrascale+ MPSOC和6片AD9361；

✔ 提供丰富外围接口：PCIE x4、高速SerDes、千兆以太网、RS232、RS422、GPIO、JTAG等。

技术规格

项目	参数
功能资源	MPSOC	1片XCZU15EG
RFIC	6片AD9361
DDR4	PS侧4GB，PL侧2GB，可稳定运行在2400MT/s
QSPI Flash	2片共计256MB
eMMC	32GB
串口	1路UART转USB，2路隔离型RS422
以太网	1路10/100/1000M以太网
控制IO	若干
参考时钟	板载40MHz恒温晶体，同时提供外部时钟输入MCX接口
同步设计	6片AD9361参考时钟同源
调试接口	1路JTAG，使用下载器进行调试和下载
高速互联	支持PCIe gen2 x4@5Gbps/lane
VPX接口	标准6U VPX规格，符合VITA46规范
性能指标	发射通道	通道数：2路
发射频率：70MHz～6GHz，调整步进2.4Hz
最大带宽：56MHz
数字接口速率：最大61.44MHz
发射动态范围：80dB
最大输出功率：10dBm
本振泄露：-50dBc
镜像抑制：-50dBc
接收通道	通道数：10路
接收频率：70MHz～6GHz，调整步进2.4Hz
最大带宽：56MHz
接收动态范围：70dB
数字接口速率：最大61.44MHz
供电	DC 9～36V（典型24V）
尺寸	160*233.35mm
功耗	≤30W
工作温度	-40℃～75℃
工作湿度	2%～95%（25℃），无凝结
软件支持	Ø 可选集成板级软件开发包（BSP） ² 基于Linux系统内核 ² FPGA底层接口驱动 ² 数字及通信接口驱动 Ø 可根据客户需求提供定制化算法与系统集成

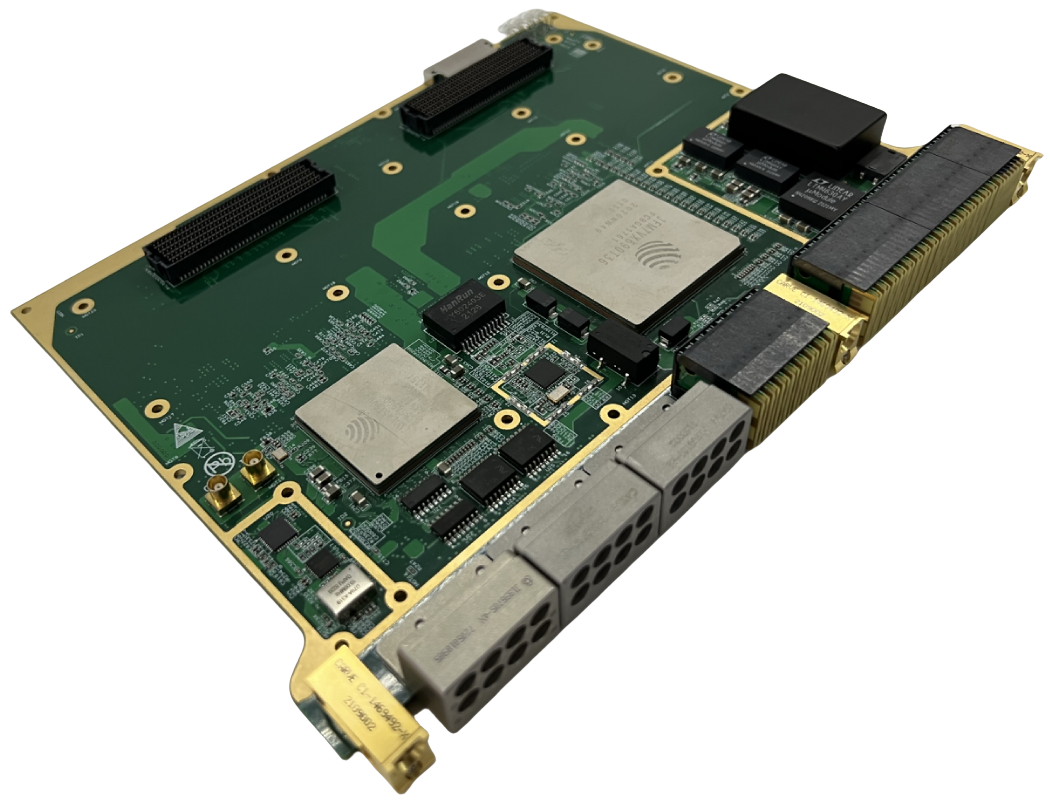

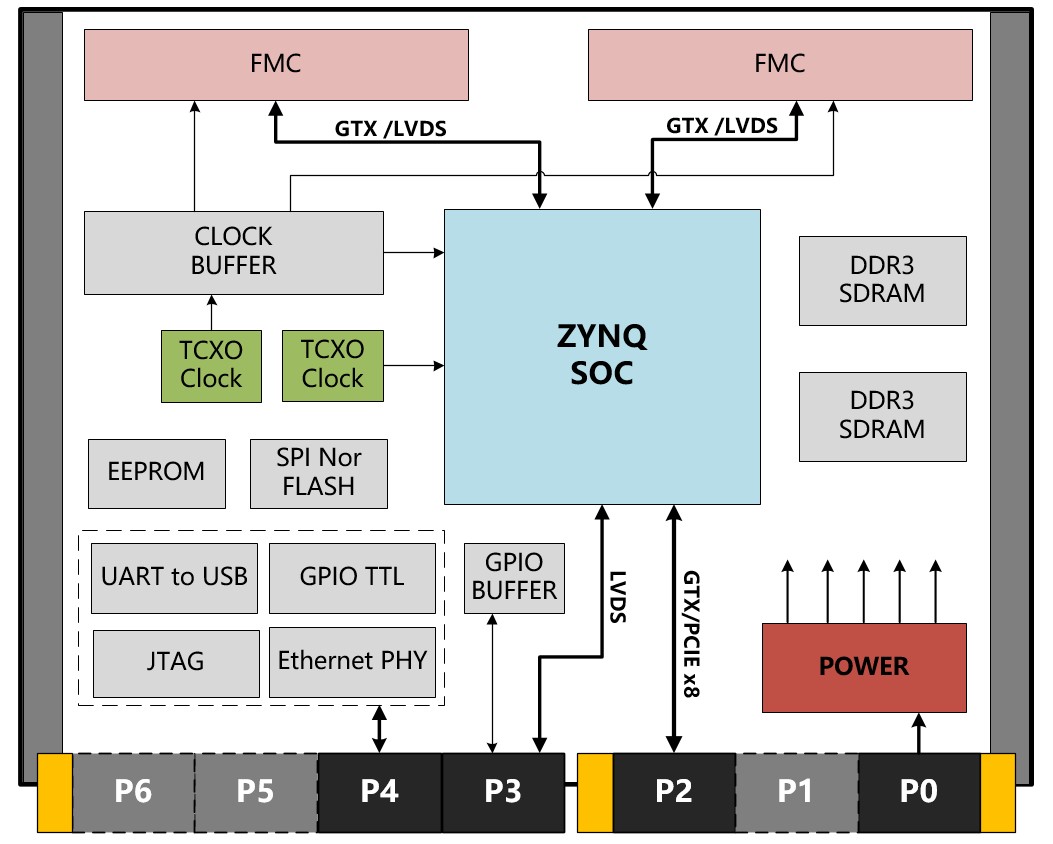

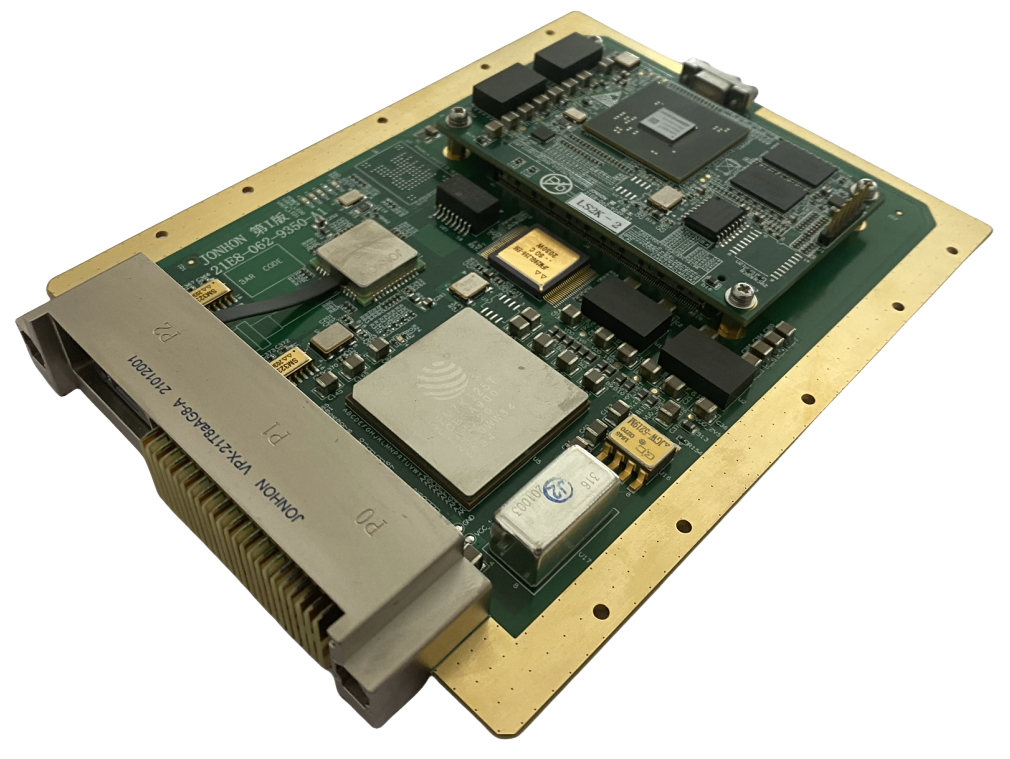

数字核心处理卡

产品概述

数字核心处理卡是一款基于6U VPX总线架构的高性能数据预处理FMC载板，板卡具有2个FMC（HPC）接口，可用于扩展宽带AD/DA子卡、光纤转换子卡、射频子卡等。

板卡对外提供1个X8 GTX背板互联接口、2路千兆以太网及多种数字通信IO接口，板卡采用Xilinx的高性能ZYNQ系列SOC作为实时处理器，实现数据的采集、处理、以及背板接口互联。通过搭载不同的FMC子卡，可快速搭建起6U VPX系统平台，实现前端数据的预处理，可广泛应用于雷达相控系统、宽带无线通信系统，大规模MIMO原型、多通道信道采集存储，宽带信道模拟器，基站BBU等场景。

产品特点

✔ 6U VPX架构，符合VITA46规范

✔ 板载2个FMC接口，符合VITA57.1规范

✔ 板载1片ZYNQ7000系列SOC

✔ 板载2路10/100/1000M网口

✔ 背板之间具有1路x8高速GTX互联，支持PCI Express

技术规格

项目	参数
功能资源	SOC	ZYNQ系列
DDR3	PS与PL各挂载1GB
QSPI Flash	128MB
eMMC	32GB
串口	PS与PL各提供1路UART转USB
以太网	PS与PL各提供1路10/100/1000M以太网
控制IO	若干
参考时钟	板载40MHz，同时提供外部时钟输入MCX接口
调试接口	1路JTAG，使用下载器进行调试和下载
高速互联	支持PCIe gen2 x8@5Gbps/lane
FMC接口	2路标准FMC（HPC）接口，符合VITA57.1规范
VPX接口	标准6U VPX规格，符合VITA46规范
供电	DC 9～14V（典型12V）
尺寸	160*233.35mm，标准6U VPX结构尺寸
功耗	≤15W
工作温度	-40℃～75℃
工作湿度	2%～95%（25℃），无凝结
软件支持	Ø 可选集成板级软件开发包（BSP） ² 基于Linux系统内核 ² FPGA底层接口驱动 ² 数字及通信接口驱动 Ø 可根据客户需求提供定制化算法与系统集成

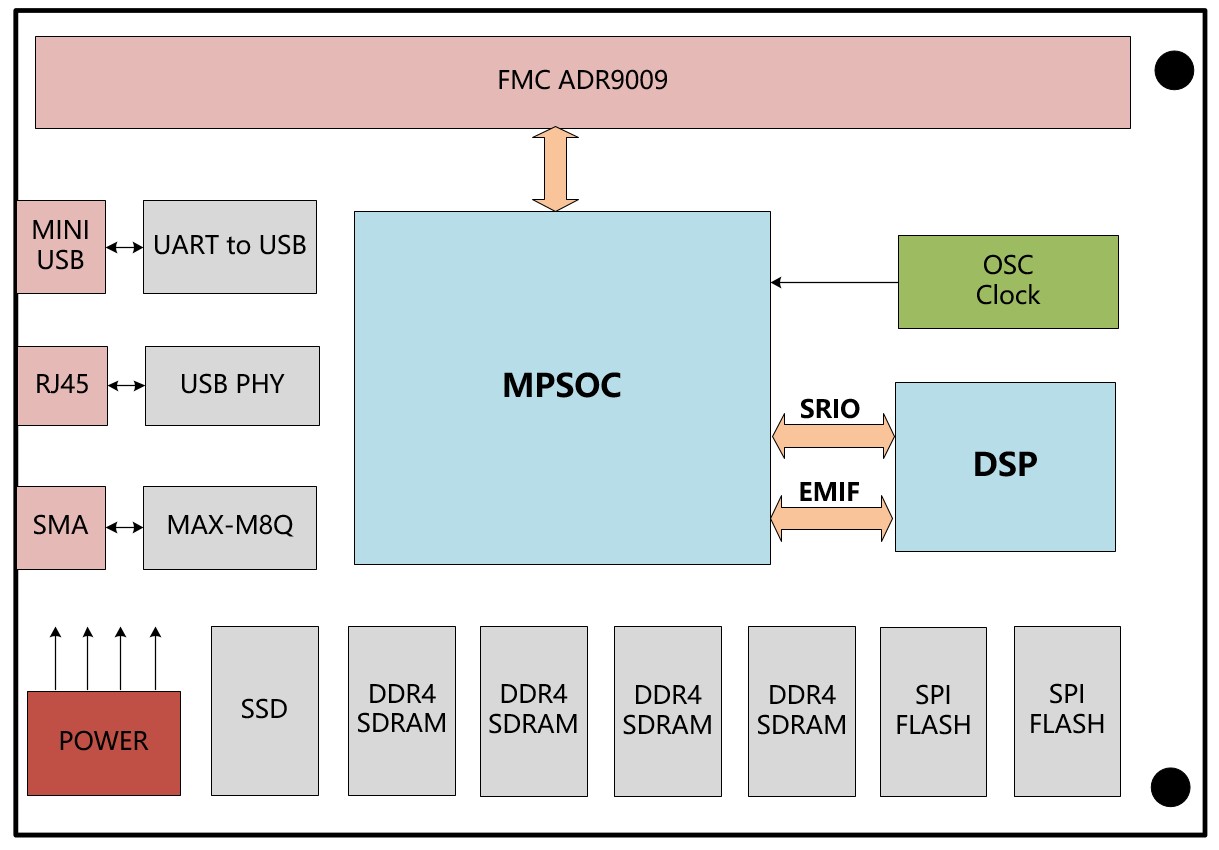

MPSOC信号处理板

产品概述

MPSOC信号处理底板是一款高性能的FMC载板。板卡采用一片Xilinx公司Zynq UltraScale+系列MPSOC XCZU15EG作为数据处理和控制核心，可扩展JESD204B 高速AD、DA子卡，构建雷达、通信、数据采集等平台。XCZU15EG的PS端搭载1组64-bit DDR4，容量32Gb，高可稳定运行在2400MT/s。板卡支持一路千兆网络接口，可自适应10/100/1000Mbps数据传输速率。另有1路Display Port接口、1路SATA接口。板卡具有自控上电顺序，可通过Nor Flash、EMMC加载启动程序。板卡承载SATA、ETH、Display Port、GTH及常规IO的接口连接，同时板卡扩展有DSP处理模块。

产品特点

✔ PS端挂载一簇DDR4，数据位宽64-bit，容量32Gb，最高可稳定运行在2400MT/s；

✔ PS端挂载两片QSPI x4 NorFlash，每片容量512Mb，用于系统配置程序存储；

✔ PS端外接一路千兆以太网接口，可自适应10/100/1000Mbps数据传输速率；

✔ PS端外接Display Port接口，支持Display Port 1.2a协议标准，仅支持对外输出；

✔ PS端外接一路SATA接口，支持SATA3.1协议标准，最大传输速率可达6.0Gbps；

✔ PL端HD BANK引出多路LVDS信号到FMC，其中LVDS最高速率支持1250Mbps；

✔ MPSOC与DSP之间通过EMIF及SRIO等高速接口互联。

技术规格

项目	参数
功能指标	功能	支持板载的双ADRV9009芯片的FMC子卡
支持板载的DSP核心板
1路RS422接口
1路千兆网口
支持GNSS模块，支持1PPS
电源输入有过流，防反接功能
存储	PS支持16Gbit DDR4
PL支持16Gbit DDR4
512Mbit QSPI FLASH
64G Emmc
性能指标	MPSOC ZU15/19EG	片外DDR的工作速率：1200MHz@32bit
DSP的EMIF工作速率：100MHz@16bit
DSP的SRIO工作速率：3.125Gbps*4@4X
AD的JESD204B工作速率：约为8Gbps@4X
DSP处理核心	DSP的SRIO工作速率：3.125Gbps*4@4X
DSP的DDR工作速率1333Mbps
存储	EMMC支持100MB/s左右的读写速度
操作系统	裸机或linux 系统
外围接口	1) 1路SATA接口 2) 1路千兆网口 3) 1路GPS天线接口 4) 1路miniUSB 5) 1路FMC连接器 6) 1路板载DSP接口
供电	12V±10%
尺寸	18010033mm
功耗	≤40W
工作环境	温度	-40℃～+75℃
湿度	2%～95%（25℃），无凝结

控制与配件

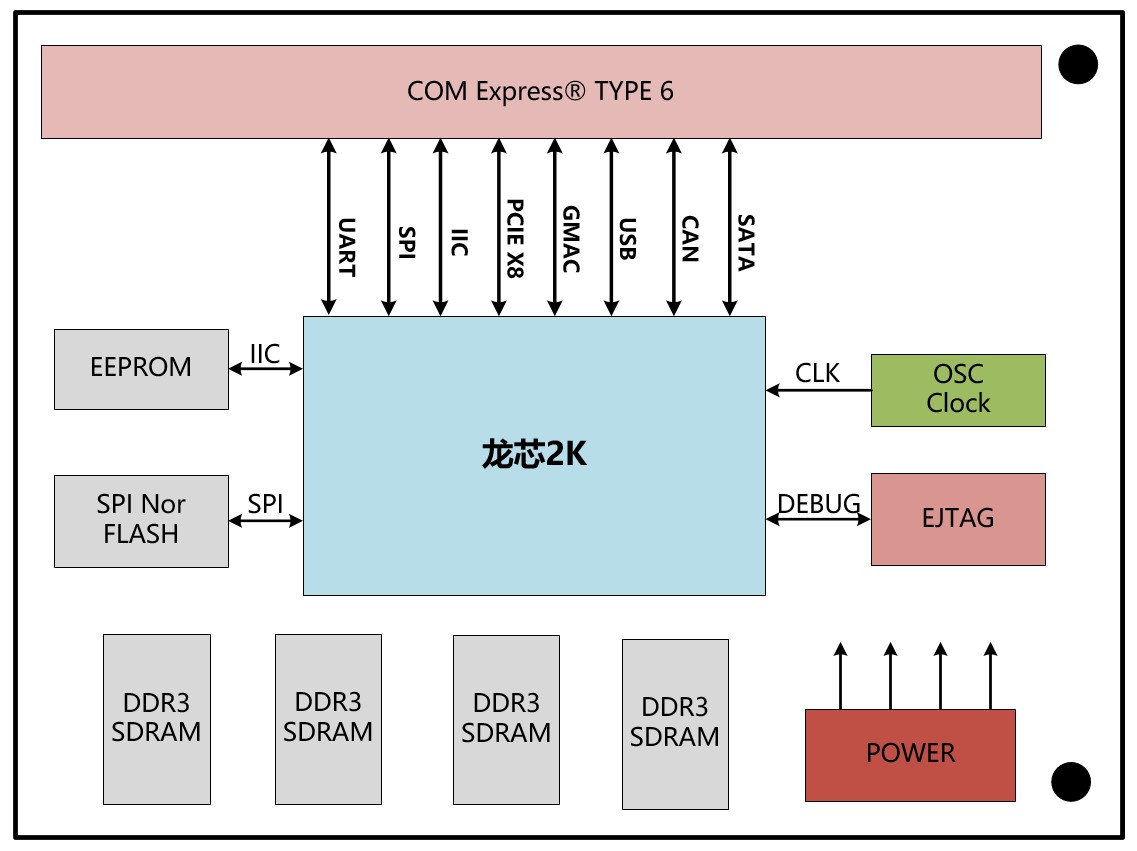

龙芯2K1000

产品概述

龙芯2K1000核心板是一款基于LS2K1000的小型化核心板，且实现了器件全国产化，本产品参照PICMG COM Express规范，参考了COM Express Type10的pin脚定义,尺寸为MiniModule（84mm x55mm），是一款自主国产、高性能、高可靠性的COM-E计算机模块。

技术规格

项目	参数
功能资源	SOC	LS 2K1000（双核处理器，最高主频1GHz， 40nm制程）
DDR3	64位2GB（4片512MB）
Flash	256M SPI FLASH
Flash	8Gb NAND FLASH
EEPROM	SPI接口，8K
COM-E引出 IO 接口	1路SATA接口
1路SPI
4路UART（TTL）
2路I2C
2路GMAC接口
3路USB接口
2路PCIE
1路DVO
2路CAN
8路GPIO
百兆MII接口
供电	DC5 _12V
尺寸	84*55mm
功耗	≤15W
工作温度	-40℃～75℃
工作湿度	2%～95%（25℃），无凝结
软件支持	Ø 支持Linux 3.10 Ø 可根据客户需求提供定制化

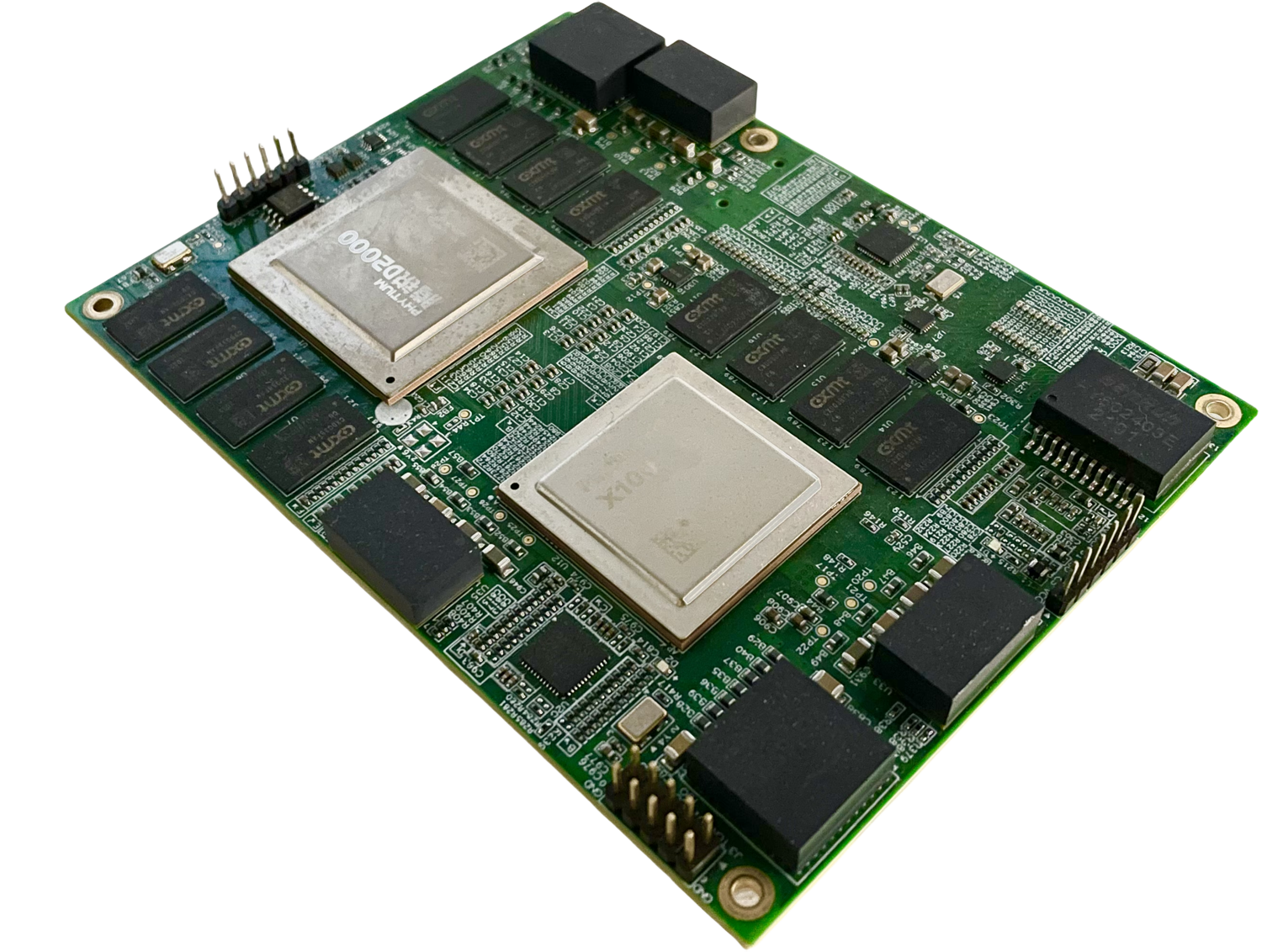

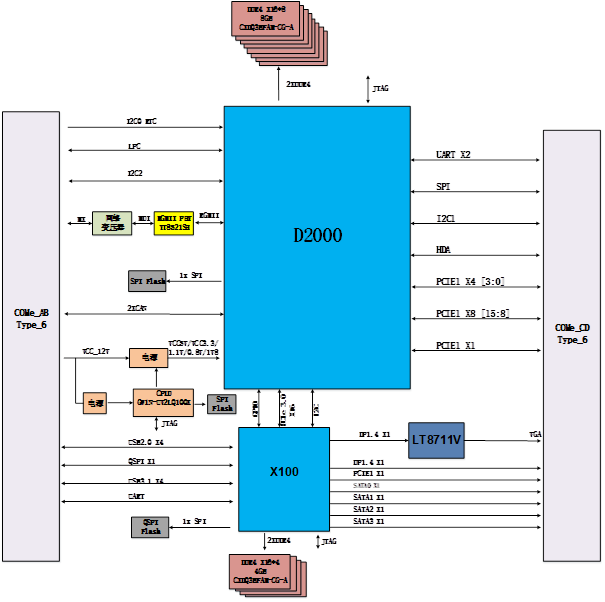

飞腾D2000

产品概述

飞腾D2000核心板采用全国产工业级设计，集成飞腾面向桌面应用的高性能通用处理器D2000，以及接口扩展芯片X100，通过COME TYPE6 标准接口，对外引出丰富的外设总线接口。该产品适用于构建有更高性能、能耗比和安全需要的桌面终端、便携式终端、轻量级服务器和嵌入式低功耗产品。

主要特点

✔ 符合规格 COM Express® Type 6 Rev2.0 compact（不兼容 Rev2.0- Dralt 版本）

✔ 尺寸大小95 mm X 125 mm X 8 mm（长 X 宽 X 高）（高度包含 COMe连接器的高度，不包含散热器高度）

✔ CPU D2000，八核，2.0G Hz（工业版）

✔ 内存板载 8 GByte 内存颗粒

✔ 网络 1 路 10/100/1000M 自适应网络信号（飞腾 CPU 内嵌网络控制器）

✔ 硬盘接口 4 路 SATA3, 6Gb/s

✔ 操作系统预装银河麒麟操作系统

✔ PCIe 接口支持 1 路 PCle3.0 X8，1 路 PCle3.0 X4，2 路 PCle3.0 X1

✔ USB 接口支持 4 路 USB3.1，4 路 USB2.0

✔ UART接口支持 3 路 TTL 串口，2 路系统调试口，1 路通信口

✔ CAN 接口支持 2 路 CAN- bus 2.0 接口，TTL 电平

✔ BIOS 支持飞腾原生 UEFI 或 Uboot（可选）

✔ VGA 信号 1 路，DP1.4 X1信号1 路

✔ LPC 接口1 路

✔ IIC 接口1 路

✔ SPI 接口1 路

✔ HDA 接口 1 路

✔ 电源支持 12 V供电

✔ 功耗典型整板功耗 , ≤ 18w（标准大气压，常温 25 °c )

✔ 全国产工业级

技术指标

项目	参数
主板	COMe TYPE6， 125*95mm，厚度 8.0mm（高度包含 COMe连接器的高度）
处理器	D2000，8核，主频2.0GHz，工业版
套片	X100
内存	板载国产8GB DDR4内存颗粒，Data Rate 2666Mbps
网络	板载1路国产裕太微10/100/1000 Mbps PHY YT8521
存储	板载1个 16M SPI FLASH
COMe扩展接口	D2000	1路PCIE3.0 x8，1路PCIE3.0 x4，1路PCIE3.0 x1
1路HDA
2xUART; 1xSPI; 2xI2C; 2xCAN; 1xLPC
1路10/100/1000 以太网
X100	1路PCIE3.0 x1
1路DP1.4，1路VGA
4路SATA x1
4路USB2.0，4路USB3.1
1x QSPI，1x UART；
电源	支持12V供电
BIOS	标配U-BOOT，支持UEFI
操作系统	银河麒麟
工作环境	-40℃～85℃；5%～90% RH(工业级)
储存环境	-45℃～85℃；5%～90% RH
国产率	100%

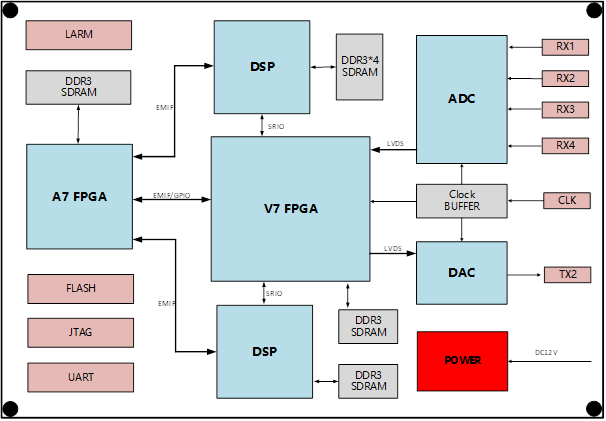

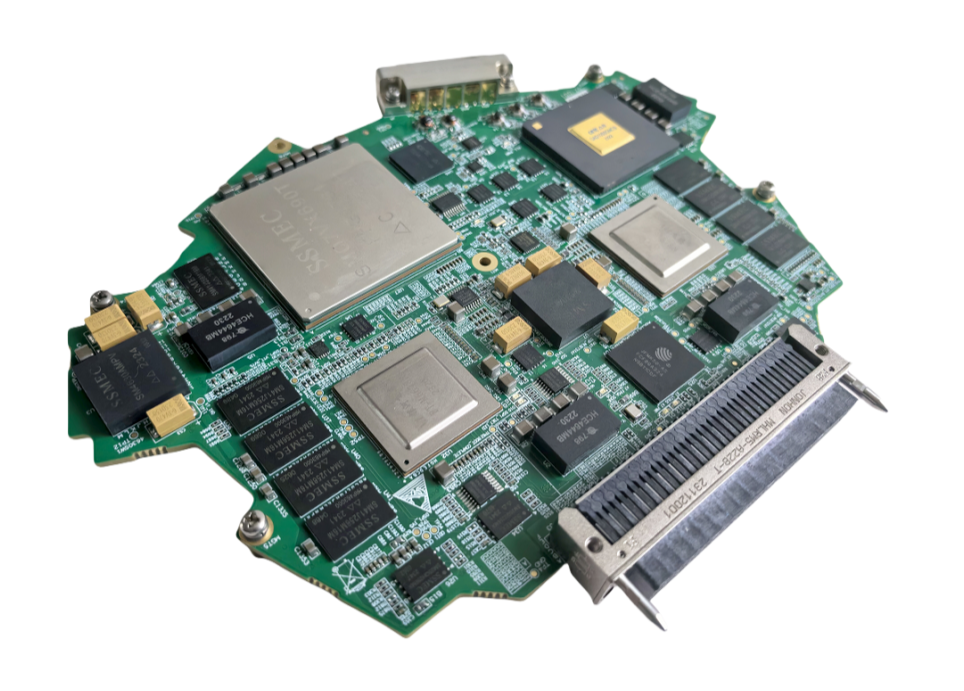

飞腾FT-M6678

产品概述

2.1G信号处理板是信号处理机内部的重要组成部件，整机系统主要以国微SMQ7VX690T、银河飞腾FT-M6678为控制核心处理、复旦微JFMK50做辅助处理、通过外挂载存储及各类通讯接口、从而实现外部接口通信，内部逻辑控制，中频信号采集，实现高速数据通信等功能。

主要特点

✔ 支持4路2.1G中频信号进行采集；

✔ 支持AD/DA参考时钟2.4GHz；

✔ FPGA支持FLASH存储容量256Mb；

✔ DSP支持FLASH存储容量256Mb；

✔ FPGA支持 DDR3存储容量512MB；

✔ DSP支持 DDR3存储容量2GB；

✔ 支持多种高速接口；

技术指标

项目	参数
功能资源	V7-FPGA SMQ7VX690T	V7系列 FPGA 集成了功能强大、并可以灵活配置组合的可编程资源,用于实现输入输出接口、通用数字逻辑、存储器、数字信号处理、时钟管理等多种功能；产品包含可用于实现常规数字逻辑和分布式 RAM 的 CLB 模块。此外,还包含 I/O、Block RAM、GTH 等可编程模块,可以方便地实现各类特定应。
A7-FPGA JFMK50	完成低功耗模式（V7/DSP/AD/DA 器件掉电模式）、上电顺序逻辑控制、自检等状态信息的采集和上报、在线配置逻辑控制功能逻辑控制。
DSP FT-M6678N	含有 8 颗 FT-M66xDSP 内核（称为 M66x CorePac），每个内核：支持定点和浮点运算：FT-M6678H：定点运算性能：32GMAC/s@1GHz；浮点运算性能：16GFLOPS @1GHz；高速接口：两套 RapidIO 高速串行链路，每套 RapidIO：4 Lane，每 Lane 传输速率支持 1.25/2.5/3.125GBaud。链路可配置为：1x 模式(lane0、lane1、lane2或 lane3)、2x 模式(lane0, lane1 或 lane2, lane3)、4x 模式(lane0, lane1, lane2, lane3)；PCIe 高速串行链路：4 Lane，每 Lane 最大传输速率 5GBaud，吉比特以太网接口：一个 SGMII 以太网接口，支持 1000Mbps、100Mbps 或 10Mbps 传输。
DDR3	V7-FPGA搭载1片，存储容量：512MB；
A7-FPGA搭载1片，存储容量：512MB；
DSP搭载4片，存储容量：2GB；
FLASH	V7-FPGA搭载1片，存储容量：256Mb；
A7-FPGA搭载1片，存储容量：256Mb；
DSP搭载1片，存储容量：256Mb；
性能	DAC	分辨率：14 位；
微分非线性：≤±0.8LSB；
积分非线性：≤±2.5LSB；
杂散动态范围：45dBc（2400MHz mix mode）
ADC	分辨率10bit；
模拟输入：500mVpp；
杂散动态范围：45dBc；
时钟输入范围：-9dBm～2dBm
对外接口	支持2路GbE 高速接口；速率要求： 1Gbps；
支持1路SRIO 4X；速率要求：3.125Gbps；
支持2路SGMII；速率要求：1.25Gbps；
支持多路GPIO；电平信号:3.3V LVTTL；
支持4路中频2.1GHz±150MHz发射接收；
支持1路2.4GHz DAC/ADC 参考时钟。
供电	DC12V
尺寸	长宽=73.6mm52.8mm
重量	227g
功耗	25W
操作系统	linux 系统
工作环境	工作温度	-40℃～85℃
工作湿度	2%～95%（25℃），无凝结

应用领域

软件无线电平台

雷达信号处理

无人机侦查定位识别系统
