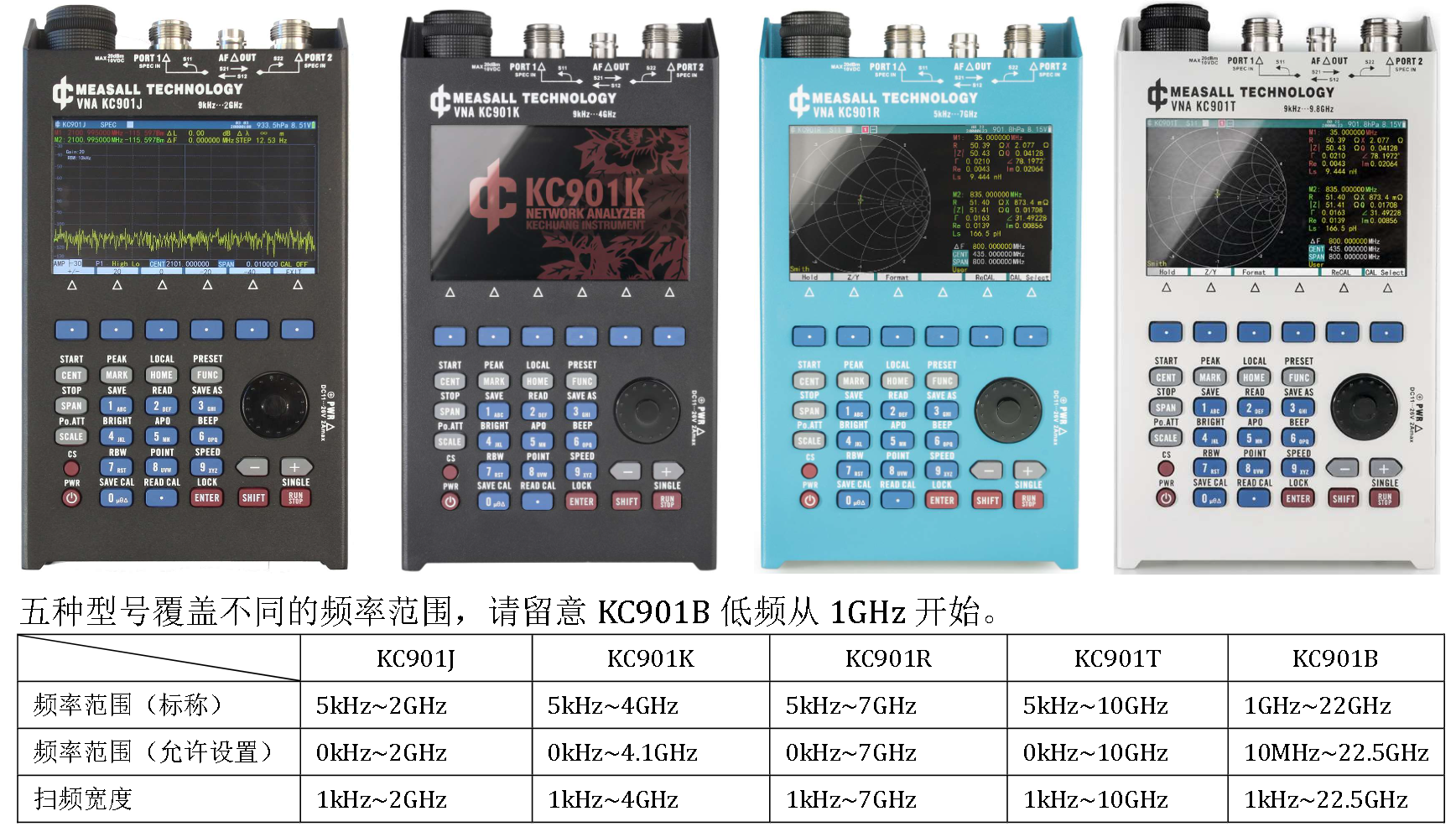

第四代KC901x的主力功能是全双口矢量网络分析（VNA），同时基于网络分析仪构架，开发了简易频谱仪、场强仪、射频信号源、音频信号源、双端口比较仪等功能
KC901J 5kHz~2GHz
KC901K 5kHz~4GHz
KC901R 5kHz~7GHz
KC901T 5kHz~10GHz
KC901B 1GHz~22GHz
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品

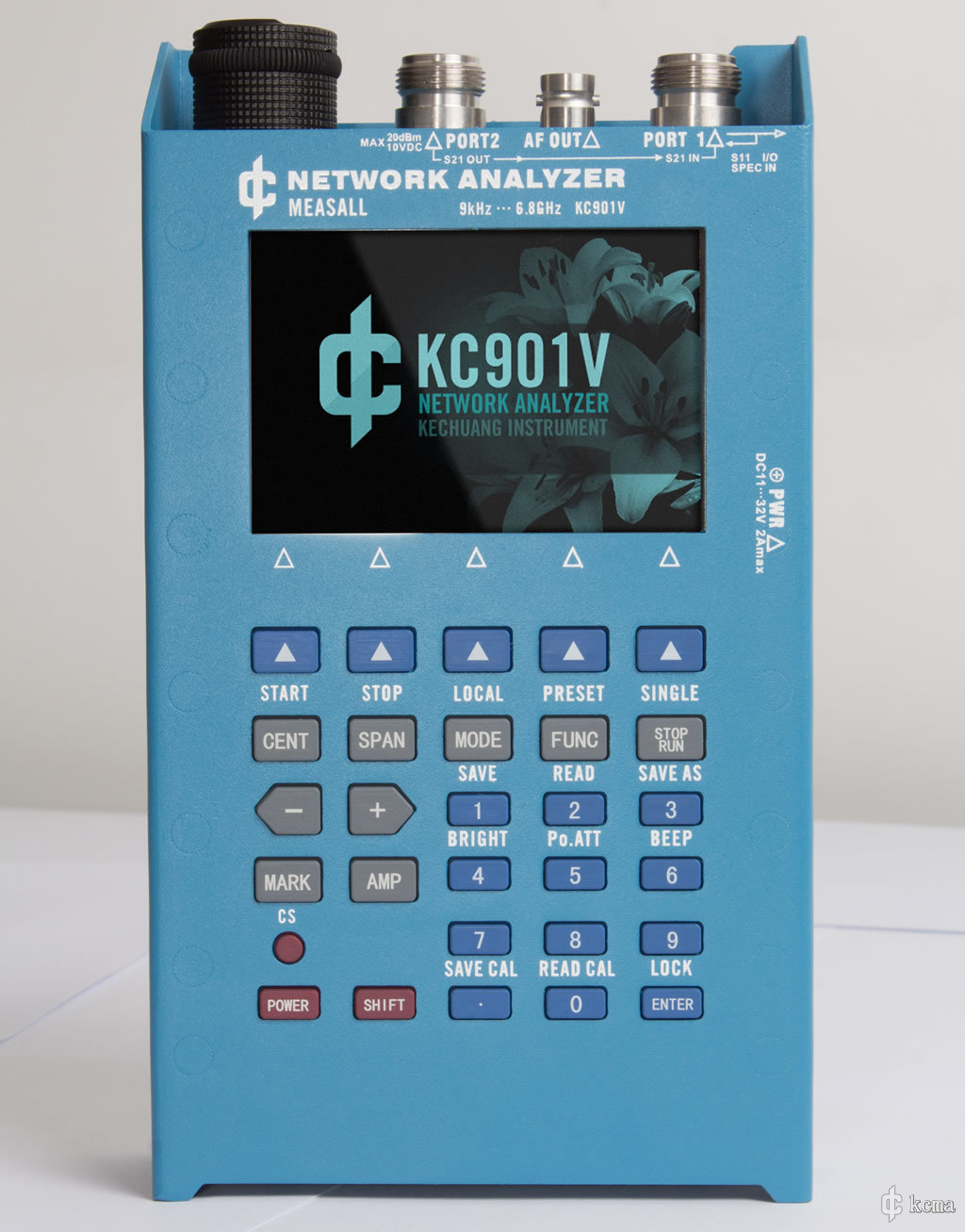

KC901V是一款通用射频多用表，主体功能是单端口矢量网络分析仪（VNA，S11），同时支持矢量的传输测试（S21标量和简易矢量）、简易频谱仪、场强仪、射频信号源、音频信号源等功能。KC901V具有专业实用性，并且，包括支持4小时连续工作的电池在内，体积仅1立方分米、重量仅1公斤，为用户带来全新的自由体验。◆主要特点*6.8GHz频率范围1Hz频率步进全数字中频可靠的准确度和稳定性强抗干扰能力丰富的功能和轻便的设计

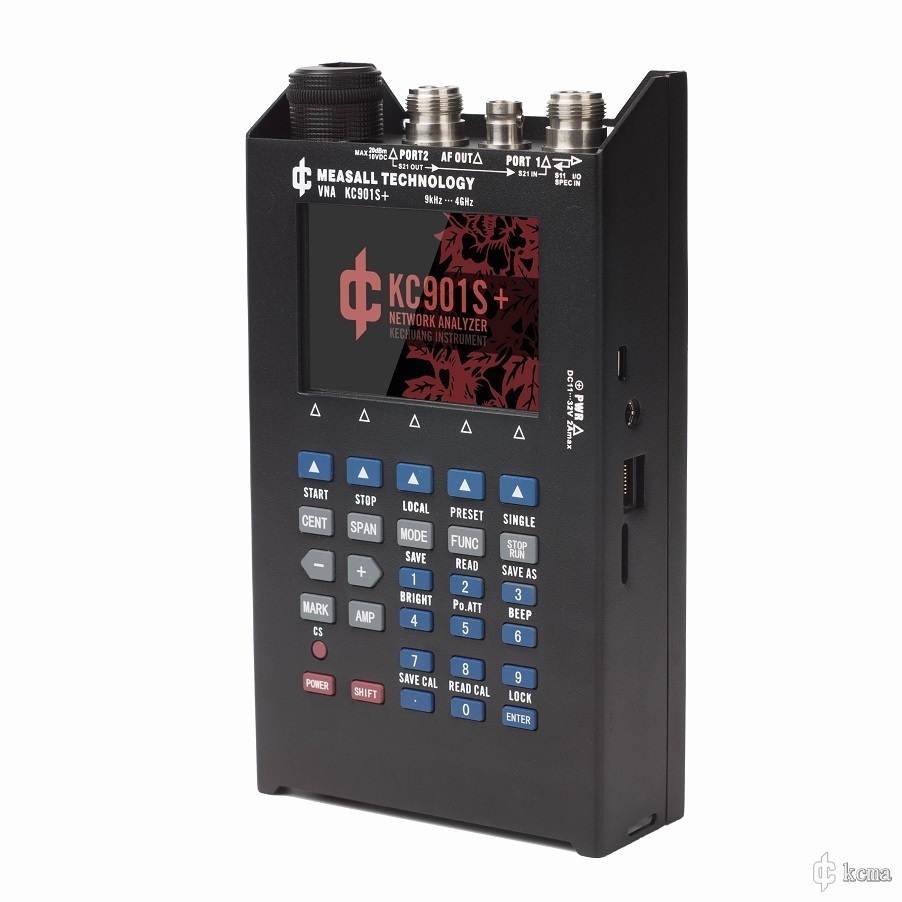

KC901S+是KC901S的升级产品。作为一款通用射频多用表，主体功能依然是单端口矢量网络分析仪（VNA，S11），并支持简单的矢量传输、频谱、场强、射频信号源、音频信号源等功能。◆主要特点*9KHz-4.1GHz频率范围1Hz频率步进全数字中频可靠的准确度和稳定性强抗干扰能力丰富的功能和轻便的设计
KC901C+是KC901C的升级产品。作为一款通用射频多用表，主体功能依然是单端口矢量网络分析仪（VNA，S11），并支持简单的矢量传输、频谱、场强、射频信号源、音频信号源等功能。9KHz-2GHz频率范围1Hz频率步进全数字中频可靠的准确度和稳定性强抗干扰能力丰富的功能和轻便的设计
KC901J/K/R/B 5kHz至2/4/7/10/22GHz手持式双端口矢量网络分析仪/射频多用表|科创仪表局 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
KC901C+是KC901C的升级产品。作为一款通用射频多用表，主体功能依然是单端口矢量网络分析仪（VNA，S11），并支持简单的矢量传输、频谱、场强、射频信号源、音频信号源等功能。
◆主要特点*
9KHz-2GHz频率范围
1Hz频率步进
全数字中频
可靠的准确度和稳定性
强抗干扰能力
丰富的功能和轻便的设计
◆主要功能
传输测试（标量：调试滤波器，放大器，检验天线方向性，矢量：基本的相位变化趋势）
反射测试（矢量：调试阻抗匹配，检查天馈系统质量）
频谱显示和场强观测**（检验电台发射性能，查找干扰源）
单独输出某个频率点的信号
◆推荐应用
KC901C+主要用于检测、调试射频电路和天馈线系统。在大多数频段，也可进行场强测量、干扰查找等工作。
这款仪器轻便而功能强大，能够把以前通过庞大的实验室仪器才能完成的测量工作轻松的转移到现场进行。901C+是电子工程师值得拥有的测试工具，也可作为专业通信工程、广播电视发射台技术人员的常备设备。
* 以公布的技术参数为准，** 非正式功能
◆901C+与901C有什么不同
901C+是901S的升级产品。
901C+采用全数字中频技术。901C+的迹线噪音比901C有显著改善。
901C+改进了电桥结构，其非线性效应比901C小，使阻抗测试的准确度有一定提高。
901C+能够支持低达9KHz的S11测量，且此时的定向性依然良好。
901C+的频谱功能与S11功能共用一个端口，传输测试时的端口使用方式与901C相反。
901C+的S21功能也是矢量的，相位的引入能够提供更直观的趋势判断。
901C+的频率范围是9KHz——2GHz。
901C+的分析带宽（RBW）有四种选择，分别是1KHz、3KHz、10KHz、30KHz，频谱功能比901C强。
◆技术指标（仅供参考）
项目 | 测试条件 | 参数 | 备注 | ||
最低 | 典型 | 最高 | |||
| 频率范围 | 有效的 | 9KHz | 2GHz | ||
| SPEC模式可设定的 | 0 | 2GHz | |||
| 扫描范围 | SPAN | 1KHz | 2GHz | ||
| 扫描点数 | 450pt | 3150pt | 本机操作 | ||
| 频率分辨力 | 所有扫描类功能 | 1Hz | |||
| 低频信号源 | 0.1Hz | ||||
| 电平分辨力 | 0.01dB | ||||
| 相位分辨力 | 0.01° | ||||
| 扫描速度 | RBW=30KHz,每点 | 1.3ms | |||
| RBW=10KHz,每点 | 1.5ms | ||||
| RBW=3KHz,每点 | 2.4ms | ||||
| RBW=1KHz,每点 | 4ms | ||||
| RBW=30K,450pt每屏 | 0.6s | ||||
| 输出电平 S11/21 | 1MHz-2GHz | -20dBm | -6dBm | 0dBm | 端口1 |
| 1MHz-2GHz | -6dBm | 3dBm | 10dBm | 端口2 | |
| 最大输出电平 | 1MHz-2GHz信号源 | 0dBm | 10dBm | 13dBm | 端口2 |
| 输出衰减 | 射频信号源 （注4） | 0dB | 25dB | 端口2 | |
| 0dB | 55dB | 端口1 | |||
| 灵敏度 | 1MHz-2GHz | -107dBm | 端口1 RBW=1KHz | ||
| 传输测量的可用动态范围 | 1MHz-1GHz | 80dB | 等效于收发通道隔离度 | ||
| 1GHz-2GHz | 60dB | ||||
| 传输测量的幅度不确定度 | 直通校准后，插损L＜60dB时 | 0.5+0.05L | 注2 | ||
| 插损的调零漂移 | 补偿的已有插损L＜30dB时 | 0.1dB | 经5min预热 | ||
| 电桥的绝对定向性 | 9kHz—1MHz | 18dB | 90%区间可信 | ||
| 1MHz—2GHz | 20dB | ||||
| 电桥的相对定向性 | 9kHz—1MHz | 35dB | 校准后，90%区间可信 | ||
| 1MHz—2GHz | 45dB | ||||
| 回损的不确定度 | 直通校准后，3dB＜RL＜25dB时 | 1.5+0.2RL | |||
| 相位的不确定度 | 9kHz—100kHz | 8° | 反射系数ρ＞0.25时 | ||
| 100kHz—1GHz | 2° | ||||
| 1GHz—2GHz | 4° | ||||
项目 | 测试条件 | 参数 | 备注 | |||
最低 | 典型 | 最高 | ||||
| 端口的 VSWR | 端口2，1MHz-2GHz | 1.5 | 动态值 | |||
| 端口1，1MHz-2GHz | 2.0 | |||||
| 本振泄漏 | 端口1 | -60dBm | -10dBm | |||
| 中频馈通抑制度 | 30dB | |||||
| 第一中频镜像抑制 | 0dB | |||||
| 第二中频镜像抑制 | 40dB | |||||
| 频率稳定度，每年 | 0.3ppm | 1ppm | ||||
| 电源电压 | 充电接口 | 11V | 32V | |||
| 交流电源适配器 | 105V | 230V | ||||
| 内置电池 | 6.5V | 8.4V | ||||
| 温度范围 | 正常使用 | 0℃ | 45℃ | 注3 | ||
| 允许使用 | -40℃ | 65℃ | ||||
| 湿度范围 | 95% | 无凝结 | ||||
| 损坏电平 | 所有射频端口DC15V，+20dBm。 | |||||
| 外形尺寸 | 200×114×46mm（长×宽×厚） | |||||
| 质量 | 主机（含电池） | 1.2kg | ||||
| 标准配置时整个包装 | 2.0kg | |||||
注1：除另有说明，指标均在中速模式、分析带宽（RBW）为10KHz、输出衰减为0、温度25℃，并经过用户校准时测得。少数偶然的或者永久性的异常数据段可能超出技术参数表的范围。
注2：端口2串联10dB衰减器改善失配干涉误差。
注3：电池供电时在该范围内取决于电池温度特性。在超出0…45℃范围时，应待设备预热稳定后重新校准。特别是在-40…-20℃范围内时，应经过至少5分钟的预热（且需连续运行）。由于设备本身的发热，其外壳温度可能高于环境温度20℃，在超过45℃的环境中，应避免烫伤。在超过65℃的环境中使用时，必须取下电池，否则电池温度可能超过85℃而引起危险。
注4：音频信号源可再提供60dB数字衰减。
◆产品生产状态
量产、提供技术支持（2017年10月10日）。
推出901C+的目地是满足科技爱好者基本需求，为了科技爱好事业，采用零利润销售。因此，仅限科创直销，从未向代理商供货。
