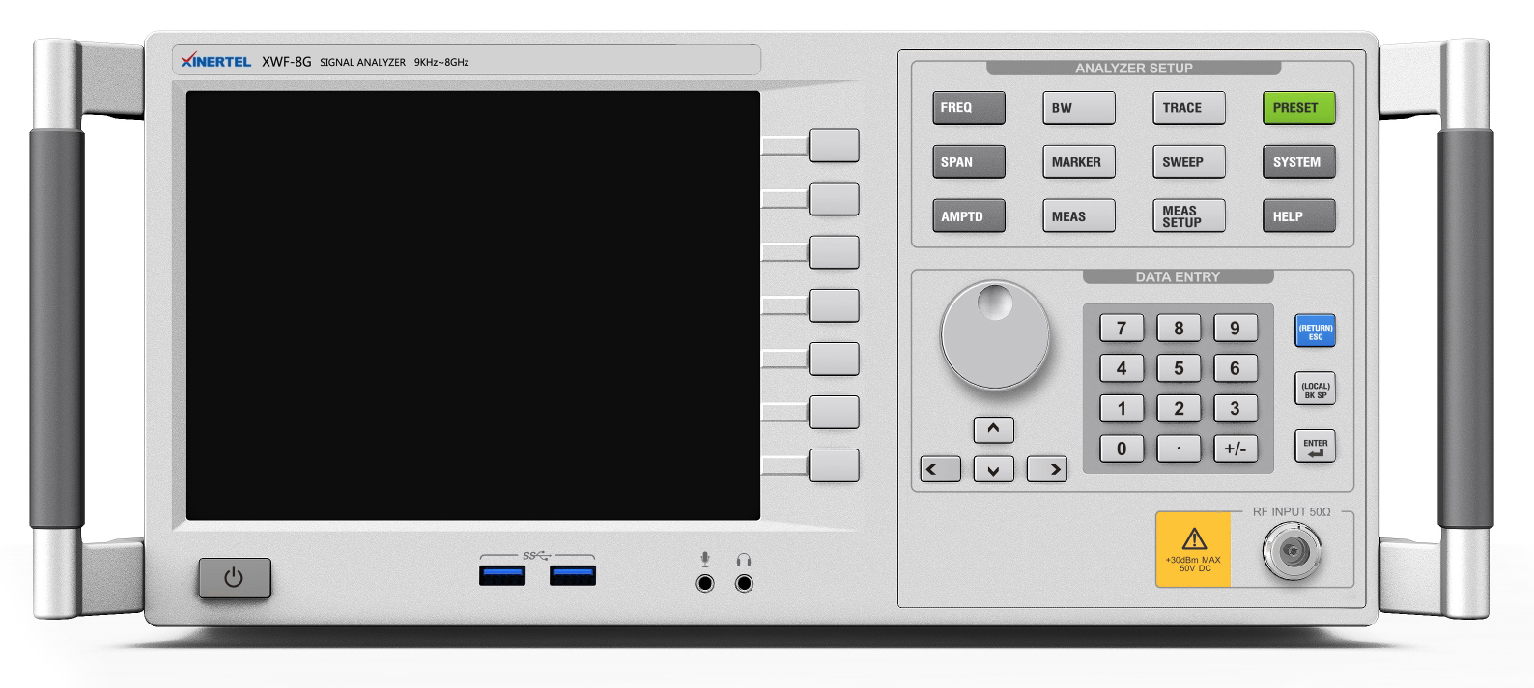

XWF系列基础款信号分析仪 XWF-6G/8G

信号分析仪是一款用于深度剖析电信号的实验和研发工 具，提供频谱、时域和调制分析，广泛应用于无线通 信、科研教学等领域，可精确测量信号频率、功率、调 制质量等参数，助力系统优化与调试。 XWF系列信号分析仪凭借独立研发的低相噪频综、快速 扫频及矢量解调技术，领先满足3G/4G/5G矢量信号分 析需求，尤其在5G解调领域表现卓越。

功能全面】
• 高精度频谱分析：频率范围宽，最高支持8GHz，同时具备高分辨率和动态范围，能够精确测量信号在频域的各项特性。在国产射频仪器中，率先支持5G NR和NB-IoT制式，且幅度准确度和频率响应性能指标在业界具备优异表现。
• 多维测量：不仅支持频谱测量、时域测量、功率测量、按定义模板测量，还支持邻道功率抑制比测量、峰均比测量等功能。
• 特色功能：支持EVM、相位误差、频率误差、时延测量IQ 偏移、1024QAM高阶解调小区ID自动检测、 SSB频域位置自动搜索、多载波带宽设置、MIMO测量等矢量信号分析功能，满足复杂应用场景需求。

【使用便捷】
• 便携设计：采用轻量化和紧凑型设计，内部元件高度集成，既减小了体积又减轻了重量，同时保证仪器的稳定性与耐用性。
• 用户界面友好：采用直观易用的图形化操作界面，简化测量设置过程，支持一键式测量和快速扫描功能。
• 自动化程度高：具备自动测试序列、智能识别信号类型和自动校准功能，显著提高测试效率。
• 远程控制与数据导出：支持LAN接口进行远程控制，并能便捷地导出测试结果和生成报告。

【服务优质】
• 全面的技术支持：提供详尽的用户手册、在线帮助资源和技术培训，确保用户能够熟练掌握仪器操作。
• 定期升级与维护：持续提供更新服务，版本固件均可一键升级，确保仪器功能与时俱进，同时提供专业的校准和维修服务，保障仪器的长期稳定性和准确性。

【应用广泛】
• 通信网络建设与运维：广泛应用于通信网络的规划、建设和日常运维，包括基站发射功率、覆盖效果、干扰源定位等。
• 设备研发与认证：在无线通信设备的研发、生产和认证阶段，用于确保设备发射信号的质量和合规性。
• 教育科研：在高校、研究所等科研机构，服务于信号特性的测量与分析工作，可在教学演示、科研项目试验和新技术探索等场景进行应用。

产品规格

频率

• 频率范围：XWF-6G: 9kHz~6GHz; XWF-8G: 9kHz~8GHz

• 频率平均年老化率：≤ ±0.1ppm/年

幅度

• 基准功率精度：±0.23dB

• 输入衰减器：6~36dB

• 衰减器可调步进：2dB

频谱纯度

• 显示平均噪声：-160dBm/Hz

• 相位噪声：-100dBc/Hz, @1GHz, 100k

• RBW：1Hz~3MHz

矢量分析

• 分析带宽：100M

• 64QAM：0.5%典型值

• 256QAM：0.6%典型值

• 1024QAM：0.6%典型值

外观

• IO接口：USB, LAN

• 显示器：8英寸, TFT LCD

• 重量：14.34kg

• 尺寸：360350170mm(不带把手和支脚)

模式类型 | 支持功能

• 频谱分析模式

  • 基本控制

    • Frequency（中心频率、起始频率、终止频率）

  • Span（扫宽范围、全扫宽、零扫宽）

  • AMPTD（参考电平、衰减、刻度）

  • BW（分辨率带宽RBW、视频带宽VBW、视分比VBW/RBW）

  • Trace（选择迹线、迹线类型、Detector）

  • Sweep（扫描模式、扫频时间和时间门设置）

频谱分析模式

• 扫描设置

  • 峰值→中频

• 峰值→下一个峰值

• 峰值→前一个峰值

• 峰值→设置峰值搜索范围（阈值）

• Select Marker（选择标记）

• Normal（重新选择标记）

• Delta（带宽、功率差值）

• Mark Noise（噪声标记）

测量设置

• Mode（Spectrum、W-CDMA、LTE、NB-IoT、NR-5G）

• Channel Power（功率、功率谱密度）

• Occupied BW（功率所占带宽）

• ACP（主信道功率、邻道功率）

• Spectrum Emission Mask（频谱发射模板）

• CCDF（互补累积密度函数图）

矢量信号分析模式

• NR解调

  • ModeSetup配置（上下行配置、带宽与子载波间隔设置）

  • MeasSetup配置（测试模式配置、自定义模式下调制方式配置、帧格式配置、解调数据长度配置、低频频段和毫米波高频频段可选、带宽和子载波配置、采样率配置、频域和时域解调数据的配置、配置ID、指定时隙和符号解调、RB配置、配置频谱翻转、信道估计均滑及均衡方式配置、配置相位补偿、配置同步相关参数、Pdsch及其DmRs的相关配置、Pdc的相关配置、配置多载波滤波滤波器、界面暂停）

应用场景

网络规划与部署

• XWF系列信号分析仪可用于无线环境的勘测，确定基站的最佳位置和发射功率，确保网络覆盖连续、频谱利用率高，构建高质量通信网络。

• 可测试基站的下行链路信号强度、上行链路接收性能、小区重叠区的切换表现等，优化网络架构和参数。

设备研发与生产

• 在物联网设备（如传感器、智能仪表）或手机等终端产品的研发阶段，可利用XWF系列信号分析仪来验证设备发射信号是否满足标准规范，包括功率、频谱、调制质量、误码率等。

• 在生产线的质量控制环节，XWF系列信号分析仪可用于出厂测试，确保每个出厂设备的无线性能达到预期的通信效果和性能指标。

网络优化与故障排查

• 在网络运营期间，当出现网络性能下降、用户投诉增多等问题时，XWF系列信号分析仪可用于现场实地测试，精确测量和深入分析网络信号质量、频率响应等特性，发现并定位干扰源、信号弱区、掉话热点等网络问题。

• 对于NB-IoT设备，XWF系列信号分析仪还可以分析低功耗下的网络信号强度、覆盖范围、连接稳定性、干扰情况等关键参数。

监管与合规性测试

• 相关政府部门和监管机构利用XWF系列信号分析仪对运营商的网络进行合规性检查，确保其遵循无线电频谱使用规则，避免干扰其他无线服务。

• 对于设备制造商而言，XWF系列信号分析仪可用于进行入网认证测试，确保产品满足国家和地区规定的无线电设备准入要求。

科研与教学

• 在通信技术的研究中，XWF系列信号分析仪可用于采集和分析新型调制技术、多址接入技术、MIMO系统等的实际信号，推动理论研究和技术进步。

• 在高等教育和职业培训中，XWF系列信号分析仪可作为重要实验设备，帮助学生理解和实践无线通信系统的工作原理和测试方法。
