HA7062C实时相位噪声分析仪源自Holzworth的行业领先相位噪声分析仪历史,具有经验证的准确性、高可靠性、自动化和灵活性。这个实时引擎以极快的测量速度覆盖整个测量带宽,以缩短产品开发时间并优化ATE制造吞吐量。
主要特点:

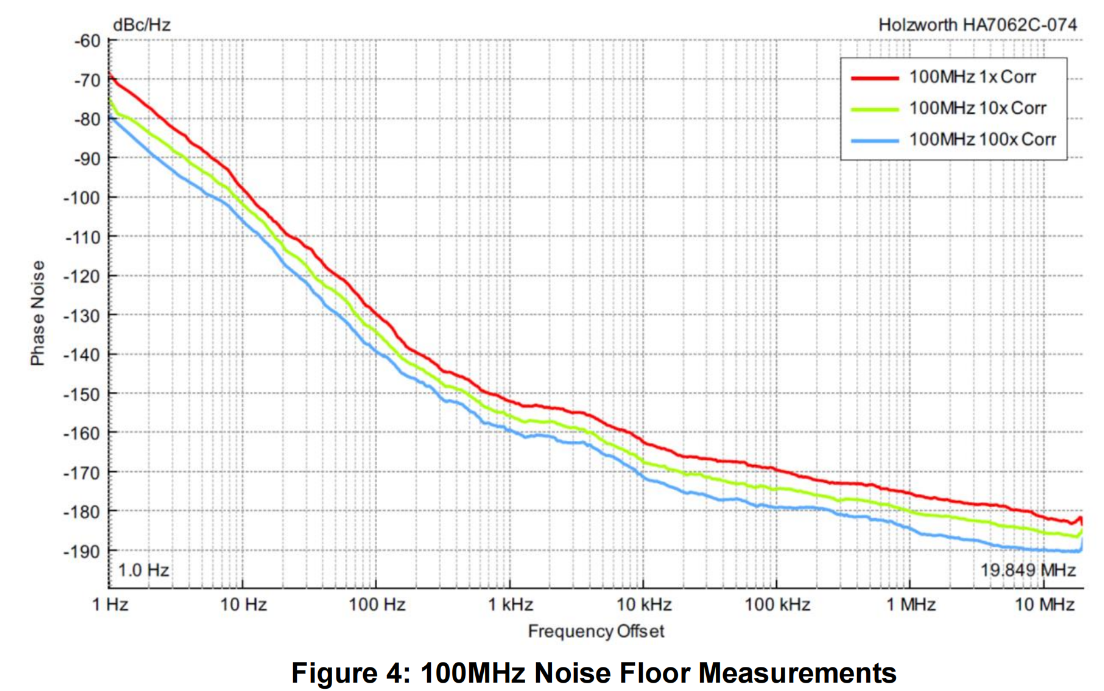

测量的噪声本底:与HA7062C一样,竞争性设计提供了测量置信因子,这通常被误解为仪器本底噪声。Holzworth唯一一家设计了仪器前端的公司,以便能够实际测量本底噪声。

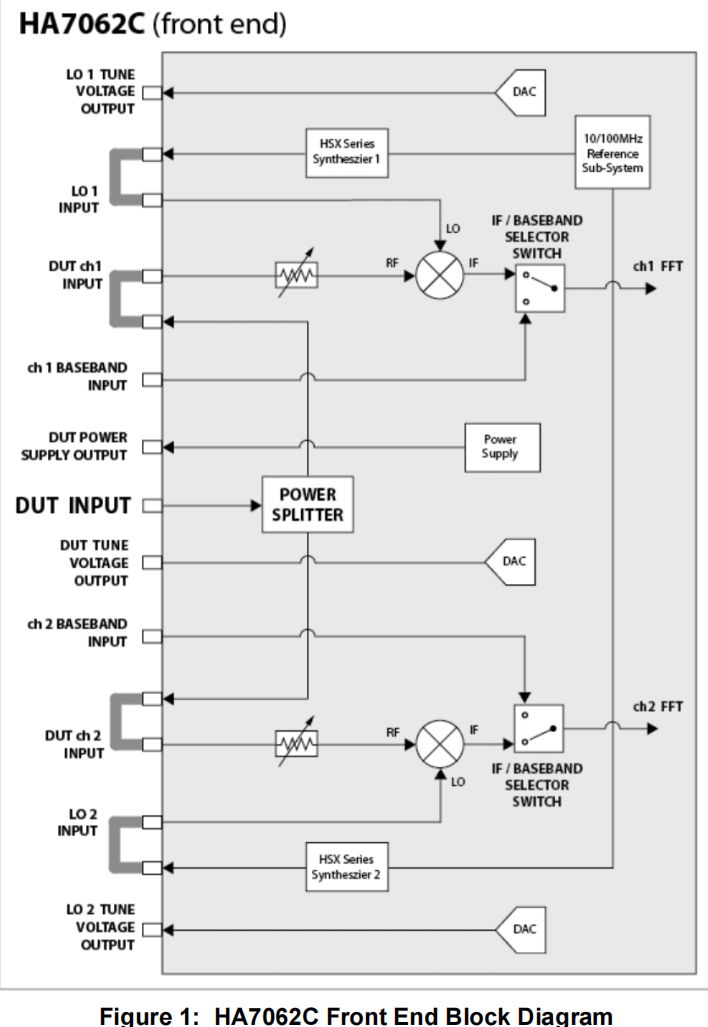

无与伦比的模拟性能:HA7062D的核心是高速实时双FFT引擎,但一切都从模拟前端开始。模拟前端的关键部件是一对Holzworth HSX系列射频合成器,作为测试系统的内部LOs。这些超低噪声射频源不仅补充了实时FFT核心,提供了最先进的相位噪声分析仪之一,而且在前面板LO输出端口也可作为通用CW源使用。
可重复数据:Holzworth的全屏蔽、无风扇1U机箱消除了接地回路等问题,实现了高性能和可重复性。Holzwoth鼓励与竞争对手进行正面测试,你自己就可以看到这一点。
DUT输入频率范围:10MHz 至 6GHz, 可以扩展到40GHz(Opt CC40),可以扩展到50GHz (HA7063A)
DUT输入功率范围:-5dBm至 +20dBm
测量频偏范围:0.1Hz - 40MHz
绝对相噪测试不确定度:±4dB (1Hz -10Hz offset) ; ±3dB (10Hz - 1KHz offset) ;±2dB (1KHz - 40MHz)
仪器本底噪声:<-190dBc/Hz
测试功能:绝对相位噪声测试,AM相位噪声测试,附加相位噪声测试,基带相位噪声测试 (均为标配)
基带输入频率范围:DC-40MHz
基带输入通道:双通道
接口:USB,LAN,RS232,GPIB
