频率范围：9kHz至26.5GHz
输出功率：+15dBm
相位噪声（dBc/Hz偏移10KHz）：-118@1GHz；-98@10GHz；-89.5@26GHz)
超低的幅度分辨率
功耗低，可外接电池供电
体积极小，操作非常简单
外 部 1 0MHz输入可实现共参
软件接口开放支持二次开发
外接模块实现网口、RS232 串口通信
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

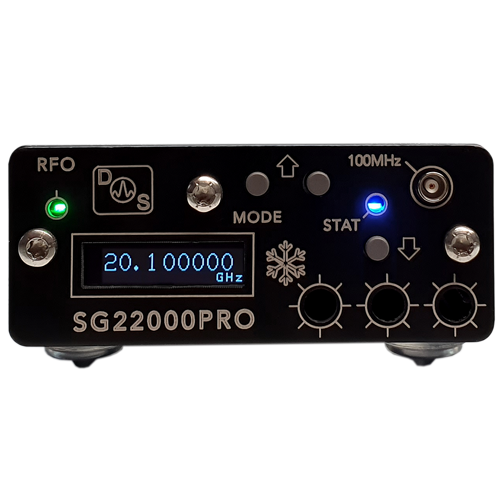

单个多频段 SMA 射频输出端口校准射频输出覆盖 0.1 – 22GHz（性能降低时为 0.025 – 24GHz）校准功率范围（0-13GHz）：-40至+15dBm校准功率范围（13-22GHz）：-22至+15dBm未校准功率范围：-40至+17dBm（典型值）低至 1GHz 的新谐波滤波（2024 硬件)输出相位控制 0 至 360 度，步长为 1.0 度（2024 硬件)功率输出电平分辨率：0.50dB步进&~0.05dB游标控制校准功率输出精度：±1.0dB（典型值）低相位噪声 -92dBc @ 20GHz @ 10KHz 偏移极小的频率步长 （<2Hz）谐波电平：< -25dBc（典型值）超低噪声 100MHz VCXO 锁定至内部 TCXO 或外部 10MHz 基准内部精密高频参考源 （±280PPB 10MHz）以太网和USB远程操作包括 Windows 控制软件（启用 USB 和网络）通过 USB 虚拟 COM 端口识别 SCPI 命令，用于远程控制前置控制和明亮的OLED显示屏，可独立使用USB-C 供电 （5V-2.0A），无需额外的直流适配器超紧凑坚固的铝制外壳：2.75“ x 1.25” x 5.25”
频率范围：8kHz至20GHz采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保最小的漂移具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-145dBc/Hz@20kHz）优秀的信号纯度，非谐波杂散低至-70dBc0.25dB功率输出不确定度标配脉冲和快速扫描输出功能20µs的快速切换10MHz和100MHz参考输入输出的同时更额外提供1GHz参考输入输出高频高稳相参同步信号低功耗和低功耗；允许在户外现场应用中将电池移动电源用于直流电源供电小尺寸和轻便：177.8 x 127.0 x 25.4 mm / 1kg通过USB、LAN或SPI远程控制
频率范围：9kHz至20GHz频率分辨率：0.01Hz基准频率：10MHz温度稳定度：±1ppm内部参考输出：10MHz ，≥+8dBm谐波典型值：≤-30dBc非谐波典型值：≤-60dBc单边带相躁：-115dBc/Hz@10kHz输出功率范围：最大输出功率：+10dBm 、最小输出功率：-120dBm功率准确度：±1.0dB（典型值）
同厂商产品

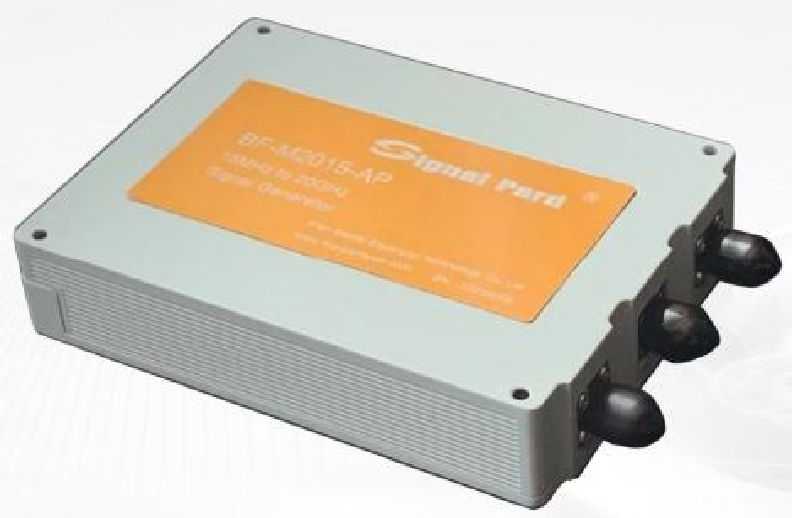

频率范围：BF-M902-AP20MHz至9.8/20GHz BF-M2015-AP15MHz至9.8/20GHz输出功率：+13dBm相位噪声（dBc/Hz偏移10KHz）：-118@1GHz；-98@10GHz；-92@20GHz)超低的幅度分辨率功耗低，可外接电池供电体积极小，操作非常简单外部10MHz输入可实现共参软件接口开放支持二次开发外接模块实现网口、RS232串口通信
BF-S260009-AP 9kHz至26.5GHz模块式微波信号发生器|豹斐电科 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

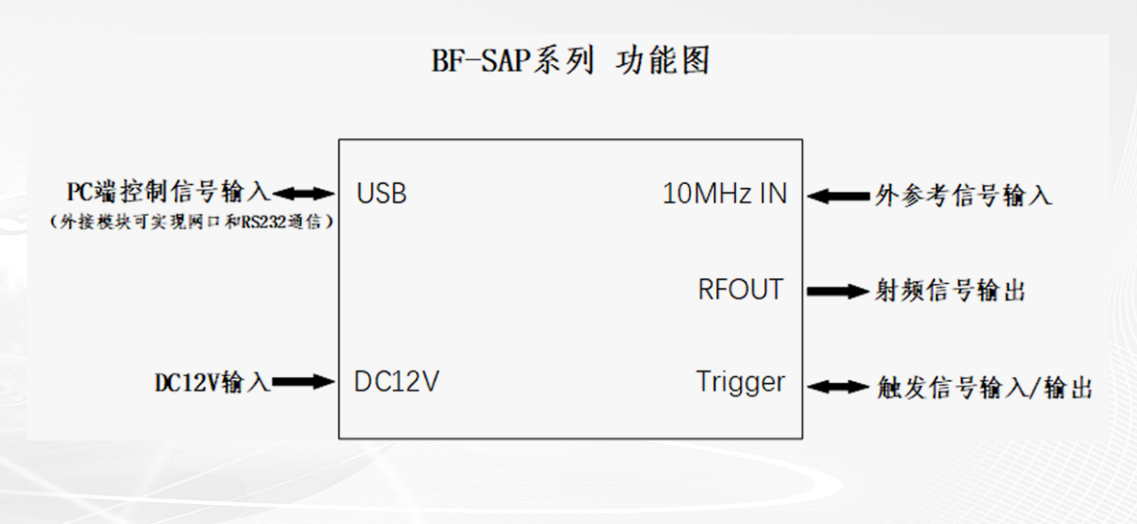

BF-S260009-AP 便携式信号发生器，可产生9kHz~26.5GHz 频段的射频信号，通过 C 端软件连接USB 接口实现对该信号源的控制，也可通过外接模块实现网口和RS232 通 言。它能够产生大功率动态高质量的射频/微波点频、脉冲调制信号，可以满足低功耗、经量级场景下系统集成的需求。
性 能 特 点
◆高功率大功率动态输出
◆超低的幅度分辨率
◆功耗低，可外接电池供电
◆体积极小，操作非常简单
◆ 外 部 1 0MHz输入可实现共参
◆软件接口开放支持二次开发
◆外接模块实现网口、RS232 串口通信
应 用 场 景
◇轻量级小型化外场测试 ◇EMC 一致性测试
◇自动测试设备
◇无线通信系统
| 产品型号 | BF-S260009-AP | |||
| 主要参数 | ||||
| 频 率 | 频率范围 | 小～大 | 9kHz～26.5GHz | |
| 步进(Hz) | 最小值 | 0.1 | ||
| 频率精度(ppm) | 最大值 | ±1 | ||
| 长期稳定度(ppb) | 最大值 | ±1 | ||
| 频率切换时间(us) | 最大值 | 200 | ||

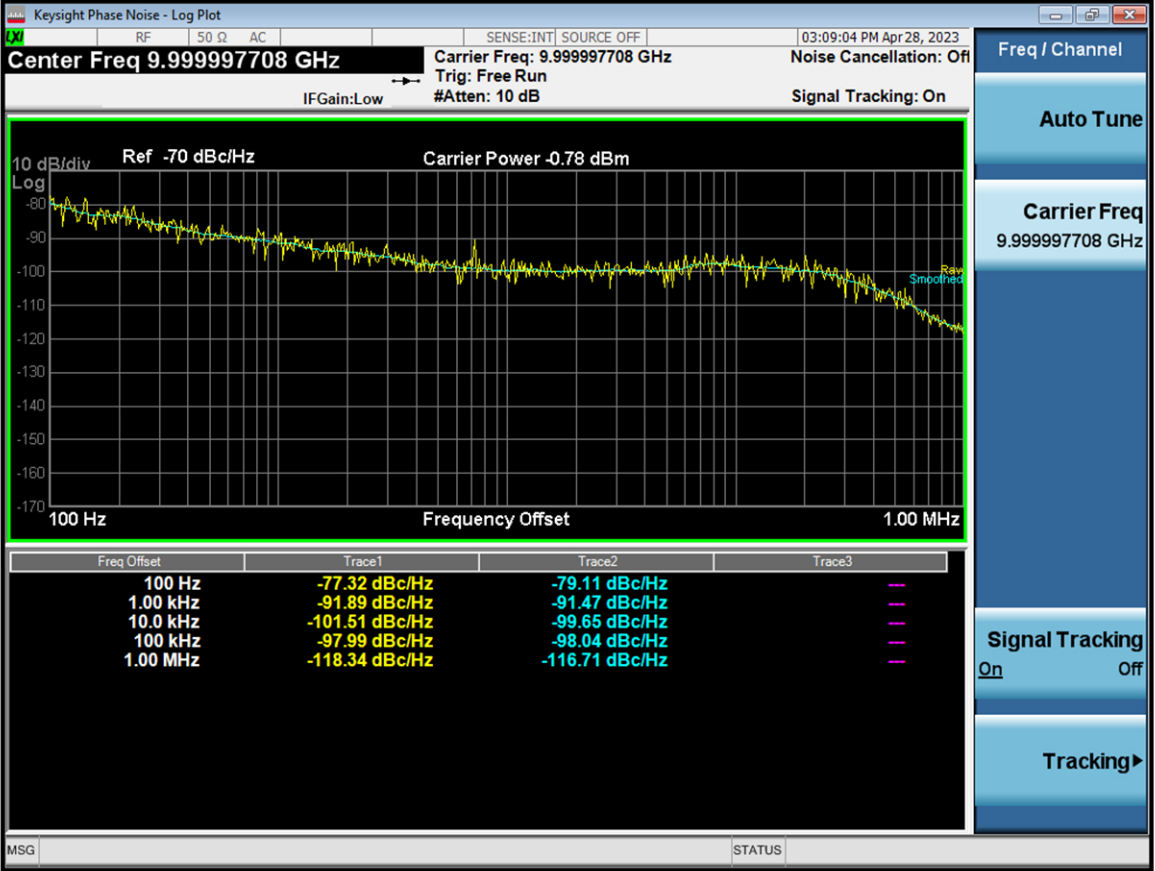

| 相位噪声 | dBc/Hz@10KHz | 典型值 | -118/-98/-89.5 (@1GHz/10GHz/26GHz) | |
| 输出功率 | 输出功率(dBm) | 最大值 | 15(typ) | |
| 功率步进(dB) | 典型值 | 0.1 | ||
| 功率控制范围(dB) | 最大值 | >60 | ||
| 功率准确度(dB) | 典型值 | ±1(>-20dBm) ±1.5(≤-20dBm) | ||
| 杂 波 | 近端(dBc) | 典型值 | -55 | |
| 谐波(dBc) | 最大值 | -20 | ||
| 参 考 | 外参考频率(MHz) | 典型值 | 10 | |
| 内晶振频率(MHz) | 典型值 | 100 | ||
| 脉冲调制 | 脉冲宽度 | 小~大 | 300ns~150ms | |
| 脉冲重复周期 | 小~大 | 400ns~150ms | ||
| 分辨率(ns) | 20 | |||
| 关断比(dB) | 30 | |||
| 对外接口 | 控制接口 | USB2.0(Type-C) | ||
| 射频输出口 | SMA-K | |||
| 10MHz参考输入，触发输入/输出 | SMA-K | |||
| 通道数目 | 1路 | |||
| 输出阻抗 | 500 | |||
| 其他参数 | ||||
| 供 电 | 工作电压 | 12V DC(typ) | ||
| 工作电流 | 最大约700mA | |||
| 控制方式 | 四种控制方式 | Baofei GUI上位机/USB串口/RS232串口/RJ-45网口 (后面两种需要加外置通信模块) | ||
| 环境要求 | 工作温度 | -20℃~+50℃ | ||
| 外观特性 | 尺寸 | 142.5mm×91.2mm×18.5mm | ||
| 重量 | 465g | |||
