HX2410 CW至CMOS转换放大器|Holzworth (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

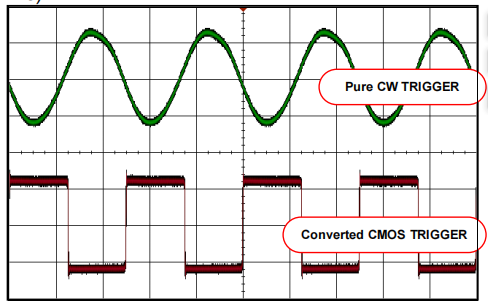

HX2410 CW至CMOS转换放大器旨在用作精密示波器测试应用的外围组件。HX2410 消除了由低频正弦 （CW） 触发信号的低转换速率引起的触发引起的抖动，最终导致示波器测量不准确。专有架构保持了超低相位噪声正弦（CW）信号的完整性，同时将其转换为CMOS逻辑电平，表现出绝对最低的抖动（见图2-3）。Holzworth产品经过100%的最终性能测试，用于相位噪声（抖动）验证。
HX2410 CW至CMOS转换放大器也可与Holzworth的多通道射频合成器产品集成。如需了解更多信息，请直接咨询 Holzworth Instrumentation 或销售代表。
将正弦波（CW）转换为CMOS逻辑
减少触发抖动的影响
提高示波器精度
触发频率：5MHz至500MHz
集成超低噪声偏置网络
| Parameter | MIN | TYP | MAX | Units | Comments |
| nput Frequency Range | 5 | 500 | MHz | ||
| Input Power Range | 0 | 12 | dBm | Minimum varies with frequency.See Fig.4 | |
| Output Impedance | 50 | ohms | |||
| Output Amplitude (no-load) | 5 | VP-P | |||
| Output Amplitude(50 ohm) | 2.5 | VP-P | |||
| Additive Phase Noise | -160 | dBc/Hz | 100MHz,10kHz Offset,Pin=+10dBm | ||
| RMS Phase Jitter 10Hz to 100Hz 20kHz to 20MHz | 5 9 | fs fs | 100MHz,Pin=+9dBm 100MHz,Pin=+9dBm | ||
| Rise Time/Fall Time (T/Tf) | 900 | 0 | 10%-90%(500MHz Oscilloscope) | ||
| DC Voltage Supply | 7 | 12 | VDc | SMB Connector | |
| Form Factor (LxWx H) | 1.75in x1.5in x 0.5in,not including SMA/SMB connectors | ||||
| 1 Final performance verification at 100MHz,Pin=+10dBm | |||||
| 2 Specifications are subject to change per the discretion of Holzworth Instrumentation,Inc. | |||||
