HX4920 4GHz至24GHz4倍分频器|Holzworth (在产)

输入频率范围:4GHz 至 24GHz

数字 4 分频架构1GHz至6GHz输出范围

10GHz:-136dBc/Hz 残余本底噪声

保持信号功率水平

符合 RoHS 规范


参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

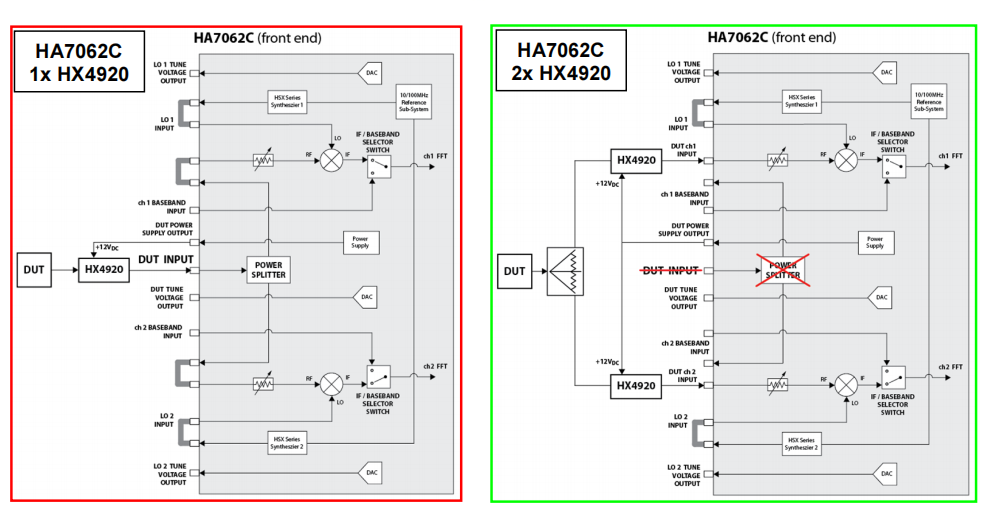

Holzworth HX4920 分频器是一种数字 4 分频架构,涵盖 4GHz 至 24GHz 的输入信号,同时保持信号完整性。HX4920 还集成了一个低相位噪声放大电路,可将射频信号的相位噪声保持在可用功率水平。HX4920最初设计用于扩展HA7062C相位噪声分析仪的相位噪声测量能力,在10GHz、10kHz偏移时,其典型残余(加性)相位本底噪声为-136dBc/Hz。

输入频率范围:4GHz 至 24GHz

数字 4 分频架构1GHz至6GHz输出范围

10GHz:-136dBc/Hz 残余本底噪声

保持信号功率水平

符合 RoHS 规范




关键词:



PARAMETERMINTYPMAXUNITSCOMMENTS
Input Frequency Range4
24GHz50 ohms
Output Frequency Range1
6GHz50 ohms
Input Power4710dBm50 ohms
Output Power6810dBm50 ohms

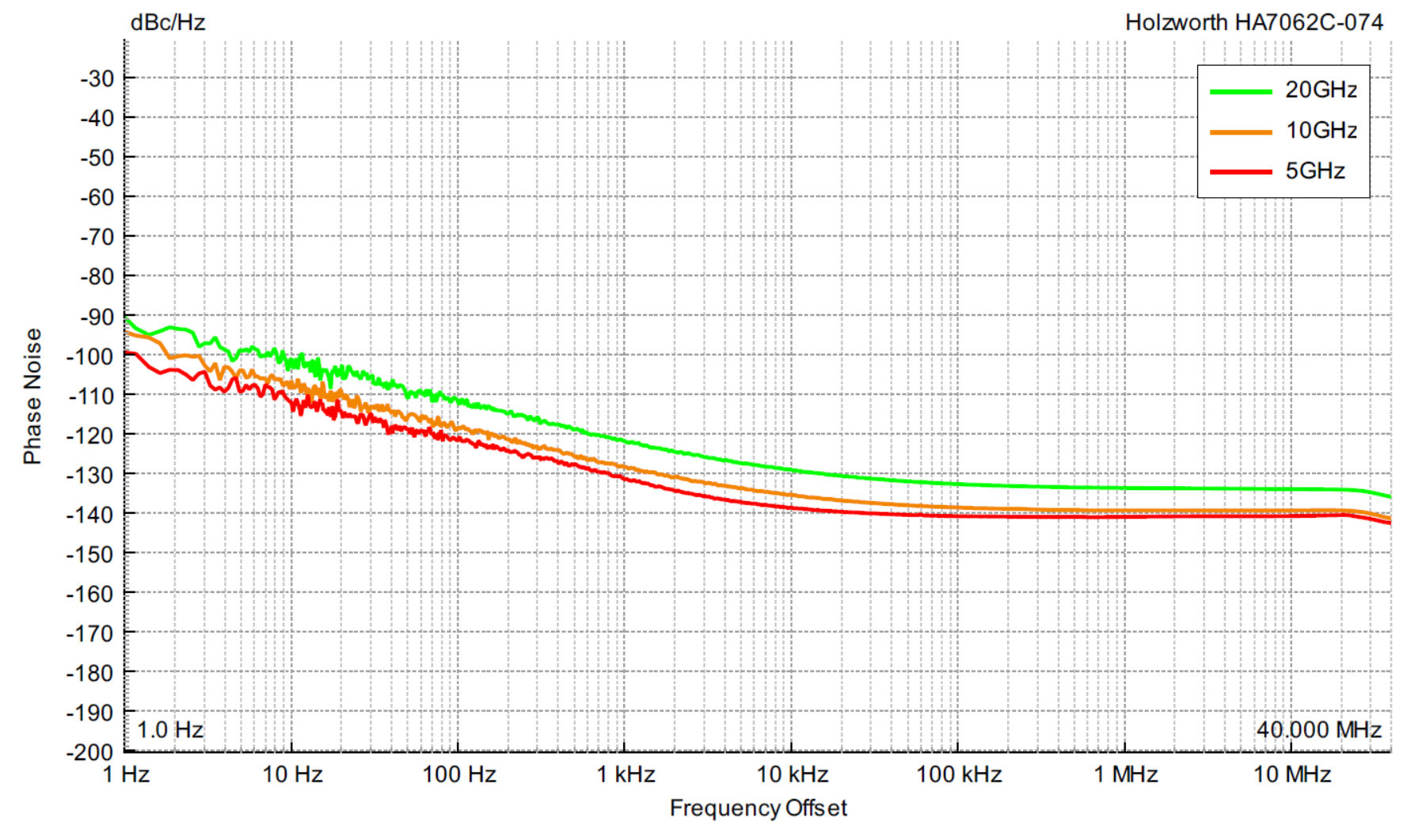

Phase Noise (Residual)
       5GHz(10kHz offset
       10GHz(10kHz  offset)²
       20GHz(10kHz offset

-138
-136
-129

dBc/Hz
dBc/Hz
dBc/Hz
Input Referred (see page 2)
Input Referred (see page 2)
Input Referred (see page 2)
DC Supply91215Vbc±10%,100mA
Input RF ConnectorSMA Jack (female),50 ohms
Output RF ConnectorSMA Plug (male),50 ohms
DC ConnectorSMA Jack (female)
Housing Dimensions (LxWxH)2”x1.625”x0.5”(50.8mmx41.3mmx12.7mm)
1 Specifications are subject to change per the discretion of Holzworth Instrumentation,Inc.
210GHz is the manufacturing test frequency for shipped product.
