4 或 8 个输出通道，控制多达 8 个量子比特
在 DC 至 8.5 GHz 频率范围，信号带宽 1 GHz，无需混频器校准 （请联系我们 频率 > 8.5 GHz）
高保真门的低相位噪声和低杂散音
无需外部放大，高输出功率，可实现短门脉冲
6 GSa/s 的 14 位输出
可通过 LabOne® Q 软件、LabOne 或 LabOne 的 Python、C、MATLAB®、LabVIEW™ 和 .NET 的 API 进行控制
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
8 个独立的任意波形到 8 个 RF 输出端口9kHz 至 6GHz 调谐范围200MHz/通道播放带宽时间对齐、相位相干和相位对齐选项Signal Trove™ 存储选项支持几分钟、几小时或几天的信号记录和播放
同厂商产品
2.4 GSa/s，16 位，带宽 750 MHz最大输出幅值 5 Vpp最多可扩展至 144 个输出通道高通道密度触发输出延迟小于 50 ns可实现多频率数字调制LabOne® AWG 定序器和编译器
1 mHz 至 500 kHz/5 MHz1 mΩ 至 1 TΩ0.05％ 基本精度用于精确测量的智能补偿和置信度指示器完整的 MFLI 锁相放大器功能LabOne®参数扫描仪，可用于扫描信号输出频率、输出偏置电压和输出幅值适用于 C、MATLAB®、LabVIEW™、Python 及.NET的LabOne API

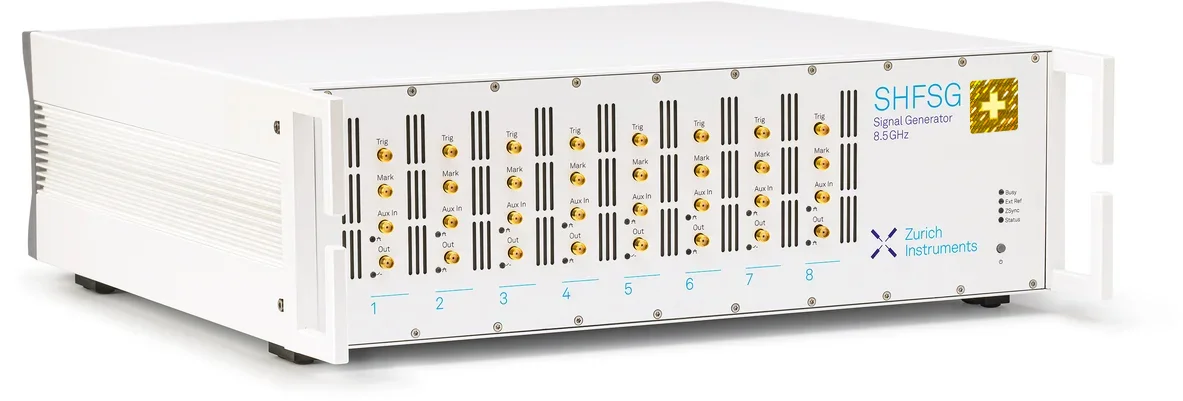

SHFSG+ DC至8.5GHz 4/8通道矢量信号发生器 1GHz带宽 -30 dBm 至 +10 dBm|Zurich Instruments/瑞士苏黎世仪器 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Zurich Instruments SHFSG+ 信号发生器可以直接产生频率范围从 DC 到 8.5 GHz 的量子比特控制信号，具有 1 GHz 的无杂散调制带宽。 SHFSG+ 使用双超外差技术进行频率上变频，无需混频器校准并节省系统调校时间。每个 SHFSG+ 带有 4 或 8 个具有 14 位垂直分辨率的模拟输出通道。 SHFSG+ 可由 LabOne 、其 API 或 LabOne Q 软件控制，支持不同规模的量子计算系统，从几个量子比特到几百个量子比特。
可使用 PQSC 进行同步，多个 SHFSG+ 可以在 Zurich Instruments QCCS 中组合以实现对多量子比特系统的控制。得益于先进的定序器、低延迟信号处理链和低相位噪声频率合成器，可以实现具有最小延迟和高保真度的多量子比特门操作。与用于量子比特实时读取的 SHFQA+ 量子分析仪一起，它们是集成了微波信号生成和分析功能的第二代仪器。
量子计算应用
相干操控单量子比特和多量子比特门
量子比特频谱和表征
实时、低延迟和全局反馈的纠错
支持的量子比特类型
超导量子比特
自旋量子比特/超导谐振腔混合体
NV 色心
Qubits、qutrits 和 ququads
高保真量子比特操作
从 DC 到 8.5 GHz 的频率范围使单个 SHFSG+ 能够生成各种单和多量子比特门。与基于 IQ 混频器的传统方法相比，SHFSG+ 的超外差频率转换方案在更宽的频带上运行，具有更好的线性度和更少的杂散信号。这意味着 SHFSG+ 生成无杂散、稳定的信号，而无需用户花时间进行混频器校准或系统维护。基于专为量子比特控制设计的合成器的性能，SHFSG+ 在整个输出频率范围内提供低相位噪声和低时序抖动，确保量子比特门操作在保真度方面实现量子处理器的全部潜力。每个 SHFSG+ 包含 4 个低相位噪声合成器，对应于 SHFSG-4 变体中的每个通道 1 个合成器和 SHFSG-8 变体中的每个通道对 1 个合成器。
用于高效工作流程的高级定序器
即使在需要复杂信号时，SHFSG+ 也支持最少使用波形数据。用户以脉冲描述的形式向 LabOne Q 软件提供所需信号，然后该软件以最节省内存的方式自动对 SHFSG+ 进行编程。即使对于依赖多个 SHFSG+ 的多量子位系统，这种方法也可确保以最少的仪器通信时间完成复杂的调整和校准程序。循环和条件分支点的支持进一步实现了量子纠错和主动复位，而实时相位更新使实现虚拟 Z 门成为可能。凭借每通道高达 98 kSa 的波形存储器、处理高达 16k 序列指令的能力和 2 GSa/s 的采样率，SHFSG+ 为量子位控制提供可定制的多通道 AWG 信号。
可扩展的系统方法
SHFSG+ 的每个通道都有自己的 AWG 内核，用于创建相位和时序可编程波形，因此单个 SHFSG-8 仪器可以控制 8 个单独的量子位。为了执行全局纠错等高级协议，可以将多个SHFSG+ （用于量子位控制）与多个 SHFQA+（用于量子位读出）结合使用。 Zurich Instruments ZSync 接口通过中央PQSC 可编程量子系统控制器将 SHFSG+ 和 SHFQA+ 相互连接起来； LabOne Q 软件优化了仪器之间的通信，从而简化了协议执行。通过 PQSC 可以同步多达 18 个 SHFSG+，从而实现多达 144 个量子位的协调控制。即通过一个 PQSC 同步 SHFSG+ 可以与 LabOne Q软件进行编程，以 LabOne ，或与其API的Python，C，MATLAB®时，LabVIEW™和.NET -让用户决定如何愿意将SHFSG+成新的或现有的设置。
信号输出
| 射频输出数量 | 4（SHFSG-4 型号） 8（SHFSG-8 型号） |
| 频率范围 | 直流 - 8.5 GHz |
| 信号带宽 | 1.0 GHz |
| 输出范围 (dBm) | -30 dBm 至 +10 dBm |
| 输出阻抗 | 50 欧姆 |
| 合成器数量 | 4（两种型号） |
| 数模转换 | 14 位，6 GSa/s（内部 3x 插值后） |
| 输出电平精度 | ±（1 dBm 的设置） |
标记和触发器
| 标记输出 | 每个通道 1 个，前面板上有 SMA 输出 |
| 标记输出电压 | 0 V（低）、3.3 V（高） |
| 标记输出阻抗 | 50 欧姆 |
| 标记输出上升时间 | 300 ps（20% 至 80%） |
| 触发输入 | 每个通道 1 个，前面板上的 SMA |
| 触发输入阻抗 | 50 欧姆 / 1 千欧姆 |
波形生成
| AWG 内核 | 每个通道 1 个 |
| 波形垂直分辨率 | 14 位模拟 + 2 位标记 |
| 波形记忆 | 每通道 98 kSa |
| 序列长度 | 每个 AWG 内核 32k 条指令 |
| AWG 采样率 | 2 GSa/s |
| 最小波形长度 | 32个点 |
一般的
| 尺寸 | 449 x 460 x 145 毫米（19 英寸机架） 17.6 x 18.1 x 5.7 英寸 |
| 重量 | 15 公斤（33 磅） |
| 电源供应 | 交流：100-240 V，50/60 Hz |
| 支持的时钟频率（外部或内部） | 10 MHz 或 100 MHz |
| 连接器 | 前面板和后面板的 SMA 用于触发、信号和外部时钟 32 位 DIO 1 ZSync 1 GbE USB 3.0 维护 USB |
