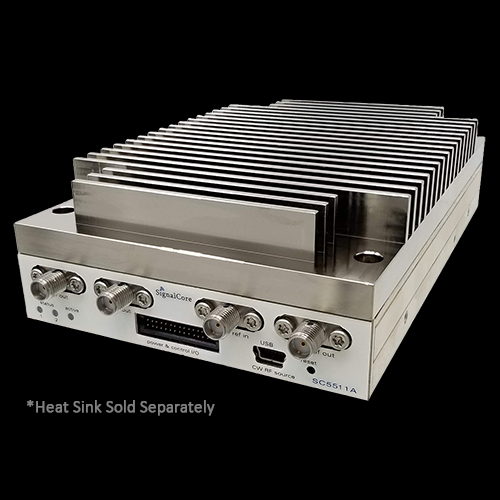

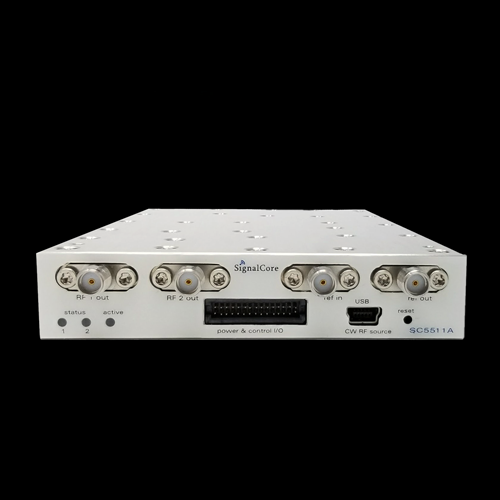

SC5511A 100MHz至20GHz模块式模拟信号发生器|SignalCore (在产)

频率范围:100 MHz 至 20 GHz

残余相位噪声:< -137 dBc/Hz @ 10 kHz， 1 GHz

调整分辨率:1 Hz（精确频率）

最大输出功率:+15 dBm（典型值）

输出杂散信号:< -70 dBc（典型值）

添加独立源频道:可调谐范围100 MHz 至 3 GHz

参考价格：

厂家：SignalCore （收录32个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SC5510A 和 SC5511A 是基于 VCO 的高性能合成信号发生器，输出频率范围为 100 MHz 至 20 GHz。虽然仅消耗 16 W 的功率，但它们具有大型箱式乐器的仪器级性能。在 1 GHz 载波的 10 kHz 偏移下，低相位噪声输出为 -137 dBc/ Hz，调谐分辨率为 1 Hz，幅度阶跃分辨率为 0.01 dB，在 -30 dBm 至 +10 dBm 输出范围内，使这些模块有别于其他 PXI 模块化信号发生器。此外，通过使用独特的多锁相环架构，即使在 1 Hz 步进分辨率下，在整个调谐范围内，相位杂散也保持在 -70 dBc 以下。

SC5510A 和 SC5511A 具有一个额外的独立 RF2 通道，可调谐频率范围为 100 MHz 至 3 GHz，调谐分辨率为 25 MHz。这个额外的通道使模块适用于单级射频转换系统或双级镜像抑制上/下变频器系统。这些射频合成器是需要低相位噪声和信号纯度要求苛刻的通用实验室信号源。它们也是快速DAC和ADC应用的理想选择，尤其是那些需要可变采样速率的应用。

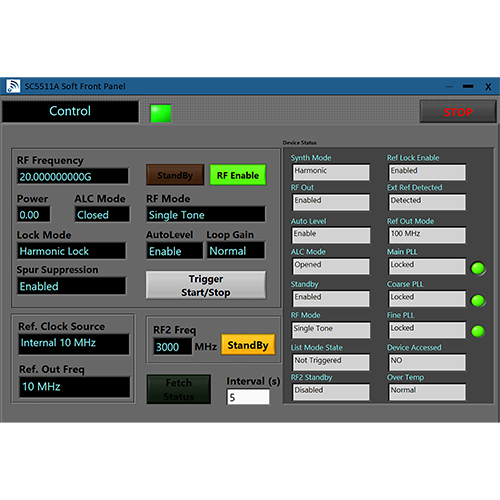

每个模块都提供了完整的实现说明、GUI、驱动程序软件和示例代码。

频率范围:100 MHz 至 20 GHz

残余相位噪声:< -137 dBc/Hz @ 10 kHz， 1 GHz

调整分辨率:1 Hz（精确频率）

最大输出功率:+15 dBm（典型值）

输出杂散信号:< -70 dBc（典型值）

添加独立源频道:可调谐范围100 MHz 至 3 GHz

关键词:

Port 1 Frequency Specifications

RF Output Range100 MHz to 20 GHz

Resolution1 Hz

Switching speed

Automatic leveling on

Automatic leveling off

500 us

350 us

List Mode

Dwell time

Dwell step

Step points

Trigger

0.5ms to 30s

0.5ms

2024

Software, External logic

Frequency Accuracy

Same as accuracy of internal time base or external reference

Time base accuracy 3

Aging

Temp effects

Init cal. accuracy 4

± [(last adjustment x aging) ± temp effects ± cal. accuracy] Daily, after 30 days

Yearly

Calibration precision

± 3 ppb ± 0.6 ppm ± 20 ppb ± 200 ppb

Reference Output

Amplitude

100 MHz

10 MHz

> 3 dBm

Reference Input

Frequency

Lock range

Amplitude

10 MHz/100

± 3

(nominal) 0 to 7

MHz ppm

dBm

1 PXI: 27±5 OC ambient. Modular: 40 ±5 OC device temperature.

2 Tunes from 87.5 MHz to 21.0 GHz by design.

3 Based on the internal 10 MHz OCXO reference, after 20 minutes of warmup time.

4 Factory adjustment of the reference DAC with respect to a NIST traceable 10 MHz rubidium clock standard.

Leveled Output Range 6

100 MHz to 18 GHz ：-20 to +15 dBm

18 GHz to 20 GHz：-20 to +10 dBm

Maximum Output 7

100 MHz to 18 GHz

18 GHz to 20 GHz

+ 18 dBm, typical

+13 dBm, typical

Adjustment resolution

0.01 dB, nominal

Absolute level accuracy

100 MHz to 12 GHz

12 GHz to 15 GHz

15 GHz to 20 GHz

± 0.75 dB (typical) ± 1 .25 dB ± 2.0 dB ± 1.5 dB

Phase Noise (Normal loop gain, dBc/Hz)

Offset		RF Frequency
		1 GHz		5 GHz		10 GHz		20 GHz
		Typ	max	Typ	max	Typ	max	Typ	max
	100	- 100	-79	-86	-66	-80	-74	-74	-68
	1 kHz	- 122	- 117	- 109	- 103	- 103	-98	-97	-91
10 kHz		- 137	- 131	- 123	- 117	- 117	- 112	- 111	- 106
100 kHz		- 138	- 132	- 124	- 117	- 118	- 112	- 112	- 107
1 MHz		- 137	- 130	- 123	- 117	- 116	- 112	- 110	- 106
10 MHz		- 150	- 147	- 139	- 133	- 133	- 130	- 131	- 130
	Floor	- 153	- 149	- 150	- 147	- 147	- 145	- 145	- 145

Harmonics

100 MHz to 400 MHz

< - 10 dBc

400 MHz to 10 GHz

< -25 dBc

10.0 GHz to 20.0 GHz

< -20 dBc

Subharmonics

< -80 dBc typical
< -70 dBc

6. Port 2 Specifications11

Frequency range 100 MHz to 3.0 GHz

Resolution 25 MHz

Harmonics

100 MHz to 18 GHz

< - 12 dBc

Output power

Fixed

+5 dBm typical

Phase Noise @ 1 GHz

1 kHz…………………………...……………………………. -110 dBc/Hz
10 kHz……………………………………………………….. - 118 dBc/Hz
100 kHz……………………………………………………… -118 dBc/Hz
1 MHz………………………………………………………… - 142 dBc/Hz
10 MHz………………………………………………………. - 160 dBc/Hz

7. General Specifications

Environmental

Internal Device Operating Temperature

Ambient temperature

SC5511A - 10°C to +75°C

SC5510A - 10°C to +55°C

Ambient Storage Temperature

Operating Relative Humidity

Storage Relative Humidity

Operating Shock

Storage Shock

-40°C to +90°C

10% to 90%, non-condensing

5% to 90%, non-condensing

30 g, half-sine pulse, 11 ms duration

50 g, half-sine pulse, 11 ms duration

Operating Vibration

Storage Vibration

Altitude

5 Hz to 500 Hz, 0.31 g rms

5 Hz to 500 Hz, 2.46 g rms

Up to 10,000 feet (de-rate max device temperature to 60°C)

Physical

Dimensions (W x H x D, max envelope)

SC5511A

SC5510A

3.7” x 0.75” x 5 .75”

Single PXI Slot

Weight

1.0 lb.

RF Output Connectors

SMA

Reference Connectors

SMA

PXI Backplane Clock Connector

SC5510A

MCX

RF Connector Nominal Impedance

50 Ω

Power and digital Interface Connector

SC5511A

TFM-115-01-L-D-RA

Communication Interface

PXIe, USB and RS-232 / SPI

Input Voltage

SC5511A

SC5510A

10 to 15 VDC

5V, 12V

Current

Peak (initial)

Steady (average)

2.7 A max @ 12V

1.7 A @ 12V

Power Consumption

21 W max
