FST725 5/10MHz 12路高精度铷原子钟频率标准-高稳版|北京时间频率科技有限公司 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
概述
FST725高精度铷原子钟频率标准，在紧凑的半宽2U机箱中集成一台铷原子钟、低噪声隔离放大器、数字锁相环。它能提供稳定可靠优异的性能，年老化率低于5×10-10。FST725适用于精密频率标准场景的理想仪器，适应校准和研发实验室的应用。
前面板的高清显示屏可监测内部各组件的工作状态，背面板的RS-232接口允许用户与铷原子钟、卫星接收机、数字锁相环直接通信。
它有10MHz和5MHz输出，10MHz输出具有极低的相位噪声（1Hz偏移时相位噪声小于–115dBc/Hz）和优异的频率稳定度，秒稳小于2×10-13（艾伦方差）。

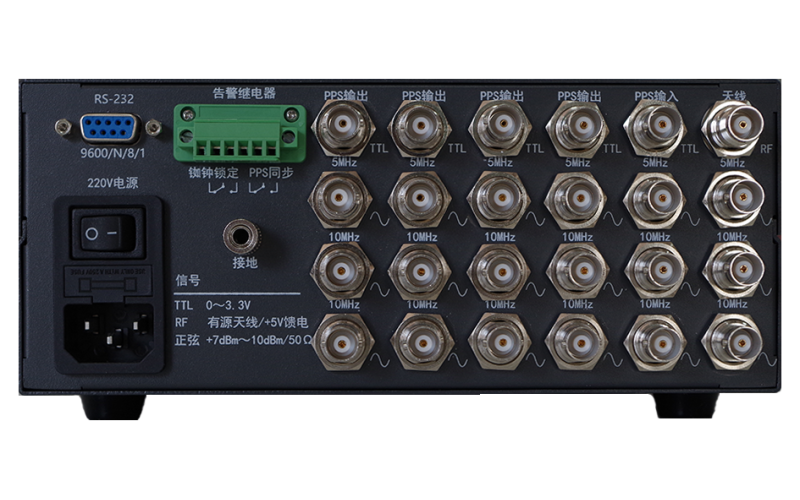

后面板提供PPS输入和定位卫星天线接口，它可以同步并锁相到外部PPS或内置卫星接收机，与定位卫星系统同步。可选配低噪声隔离放大器，从而提供最多12路10MHz输出、6路5MHz输出、4路PPS输出、1路PPS输入、1路天线输入。
后面板有两个告警继电器，用于指示铷原子钟锁定状态以及与外部PPS输入的同步。继电器为单刀双掷开关，提供常开和常闭触点。
FST725设备采用半宽2U机箱设计，可输出10MHz、5MHz、1PPS及TOD信息。（选件支持最多12路10MHz、6路5MHz、4路PPS输出)。可广泛应用于雷达、通信、计量校准、电力、电子对抗、航天测控等领域。
产品规格书： 下载
特点
★ 10MHz和5MHz输出
★ 1PPS输入和输出
★ 内置卫星接收机
★ 年老化率<5×10-10
★ 超低相位噪声
★ 甚高频率稳定度
★ 内置隔离放大器
★ RS-232接口
★ 两组告警继电器
★ 10MHz输入快速锁定（选配）
主要优点
★ 同时具有优秀的长期稳定度和短期稳定度
★ 选件支持适用雷达的高精度10MHz 5MHz高稳低相噪频率信号输出
技术指标
输出信号：
★ 10MHz
12路，BNC接口，50Ω正弦波
输出幅度：7dBm±2dB
输出功率：可以调整，调整范围至高到12dBm
频率准确度：优于±5×10-11（开机48小时后，GPS锁定状态，24小时平均准确度）
漂移率：<5×10-12/日
开机特性（原位测试）：
加电5分钟：≤5x10-10
加电4小时：≤1x10-11
加电12小时后：≤5x10-12
● 10MHz
稳定度：
<5×10-13/1秒
<1×10-12/10秒
<2×10-12/100秒
相位噪声：
<-110dBc/Hz@1Hz
<-138dBc/Hz@10Hz
<-150dBc/Hz@100Hz
<-155dBc/Hz@1KHz
<-160dBc/Hz@10KHz
● 5MHz
稳定度：
<2×10-11/1秒
<5×10-12/10秒
<2×10-12/100秒
相位噪声：
<-90dBc/Hz@1Hz
<-125dBc/Hz@10Hz
<-140dBc/Hz@100Hz
<-150dBc/Hz@1KHz
<-155dBc/Hz@10KHz
★ 1PPS秒脉
4路，BNC，TTL电平，输出阻抗50Ω
同步精度：优于±10ns
脉冲宽度：100us，可定制
上升沿：<10ns
脉冲抖动：目前是2ns，不过可以实现<20ps
当GPS锁定时，秒脉冲与GPS同步
当GPS失锁时，由内置铷原子钟频标保持
★ 守时精度
GPS失锁24小时后，频率准确度：<1E-11
1PPS守时：1us
★ 显示（前面板）
高清触摸显示屏 | 显示铷原子钟状态 | |
显示卫星接收机状态 | ||
显示数字锁相环运行状态 | ||
LED灯 | 电源 | 上电时点亮 |
锁定 | 铷原子钟锁定时点亮 | |
PPS输入 | PPS输入有效时点亮 | |
★ 显示（后面板）
天线 | TNC母头 | 50Ω/+5V馈电 |
PPS输入 | BNC母头 | 10KΩ/3.3V输入 |
10MHz输入 | BNC母头 | 50Ω/+7dBm±2dB |
PPS输出 | BNC母头 | 10KΩ/3.3V输出 |
10MHz输出 | BNC母头 | 50Ω/+7dBm±2dB |
5MHz输出 | BNC母头 | 50Ω/+7dBm±2dB |
RS-232 | DB9母头 | RS232电平 |
告警继电器 | 接线端子 | 常开常闭开关量 |
输入信号
★ 秒脉冲参考：3.3V电平
★ 10MHz参考：+7dBm±2dB（负载阻抗50Ω）
★ 天线：有源天线±5V馈电
物理及环境参数
尺寸 | 半宽2U高度机箱 8英寸×3.5英寸×13英寸 |
重量 | <4.5Kg |
电源 | AC 175~264V交流 46Hz~63Hz |
功耗 | ≤30W |
工作温度 | ‐40℃~+50℃ |
存储温度 | -55℃~+85℃ |
注：符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定
