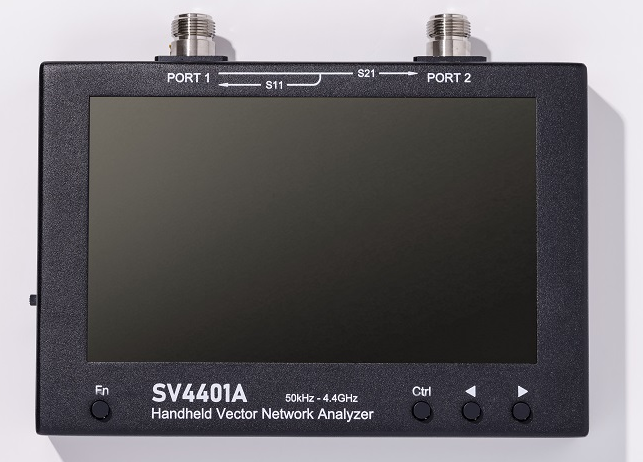

SV4401A 50kHz至4.4GHz手持式简易2端口矢量网络分析仪|SYSJOINT矢志 (在产)

SV4401A是一款手持式矢量网络分析仪，测量频率范围50kHz~4.4GHz，可测量S11和S21参数，其中，S11动态范围50dB，S21动态范围75dB。

SV4401A可用于测试MF/HF/VHF/UHF频段的各类天线，如短波天线、ISM频段天线、WiFi天线、蓝牙天线、GPS天线等，也可用于测量滤波器、放大器、衰减器、电缆、功分器、耦合器、双工器等射频组件，并支持幅频曲线、相频曲线、驻波比、史密斯圆图、极坐标、群时延等多种显示格式。此外SV4401A还具有TDR功能，可用于测量电缆长度。

SV4401A采用全金属机壳设计，坚固耐用，并可有效屏蔽电磁干扰。机身尺寸190mmx130mmx30mm，小巧便携，并设计有背部支架，方便桌面使用。机身采用N型射频接头，并配备了N转SMA转接头，方便连接各类被测件。得益于优化设计的高速处理系统，SV4401A具有400点/秒的测量速度，可实现准实时测量，扫描点数最大可设置为1001点。显示屏采用7寸高亮IPS电容触摸屏，户外场景下屏幕内容清晰可见。

SV4401A采用全触屏设计，配合4个实体按键，用户可快速设置频率、刻度、开/关迹线、添加/删除标记点、截屏等，操作便捷流畅。

SV4401A内置两颗3350mAh的18650锂电池，续航时间可达4小时。充电接口采用USB Type-C，使用附赠的Type-C电缆即可对设备充电，也可用于数据传输和固件升级。同时，SV4401A内置8GB存储卡，可用于存储校准状态、snp文件、截屏图像等。

产品特点

● S11动态范围：50dB，S21动态范围：75dB；

● 采用7寸高亮IPS电容触摸显示屏，户外场景下屏幕内容清晰可见；

● 全金属机壳，有效屏蔽电磁干扰，确保测量精度；

● 机身采用N型射频接头，并配备N转SMA转接头，方便连接各类被测件；

● 全触屏设计，同时配备4个实体按键，操作便捷流畅；

● 机身尺寸190mmx130mmx30mm，小巧便携；

● 设计有背部支架，方便桌面使用；

● 支持本地截屏，可随时保存屏幕图像至内部存储卡；

● 内置8GB存储卡，用于存储校准状态、snp文件、截屏图像等；

● 内置2颗3350mAh的18650锂电池，续航时间可达4小时；

● 支持TDR功能，可用于测量电缆长度；

● 可设置2条参考迹线；

● 最多8个标记点，标记栏可在屏幕任意位置拖动；

● 具有18个校准状态保存槽位（快速回调），并支持以文件形式保存/回调校准状态；

● 采用Type-C接口充电，充电电压5V；

● 设计有一个USB 5V电源输出接口，可对外供电；

● 通过虚拟U盘方式升级固件，无需编程器，使用Type-C数据线即可进行固件升级；

● 配备高品质SMA校准件和50cm SMA延长缆；

● 中文操作界面；

● 屏幕亮度可调节；

● 支持自动休眠；

● 支持串口命令和上位机；

● 赠送精美收纳包；

产品参数

频率范围：50kHz~4.4GHz                                                迹线数量：7

激励功率：-42dBm~-12dBm(步进1dB）                          标记点数量：8

射频接口：N型阴头(配备N转SMA转接头)                        校准结果存储：18组

输入功率：0dBm（Max）                                                 充电电压：5V(建议用5V/2A充电）

频率精度：＜±1ppm                                                         存储容量：8GB存储卡

频率步进：10kHz(Min)                                                      功耗：5W

S21动态范围：75dB                                                           外形尺寸：190mmX130mmX30mm

S11动态范围：50dB                                                           续航时间：4小时

扫描点数量：1001                                                              外壳材质：铁

扫描速度：400点/秒                                                           重量：1.15kg

中频带宽：12.5k/6.25k/3.12k/1k/300Hz/100Hz/30Hz     工作温度：0~45°

充电/数据接口：USB Type-C

显示：7寸 IPS液晶屏+电容触摸

电池：2颗 18650锂电池
