R&S®NRPxxP®脉冲功率探头非常适用于雷达应用。脉冲特性和输出功率必须在开发过程中或安装和维护期间进行测量。在雷达系统和雷达组件的生产中也需要类似的测量。最大视频带宽为 30 MHz，上升/下降时间为 < 13 ns，这意味着传感器可以测量短至 50 ns 的脉冲宽度。自动确定关键脉冲参数，以简化测量并帮助防止操作错误。通过提高采样率，重复信号的高分辨率模式可以显示强烈放大的信号部分。

高分辨率模式

时间分辨率高达 100 ps

某些应用需要显示强放大的信号部分，例如脉冲的上升沿。迹线模式的分辨率为 12.5 ns，需要高采样密度以改善图形显示。与重复信号的等效时间采样可实现高达100 ps的时间分辨率。

自动脉冲分析

非常适合 R&S®NRX

自动脉冲分析有助于测量重要的脉冲参数，无需使用标记进行复杂的测量。脉冲形状的变化会立即被考虑在测量结果中。

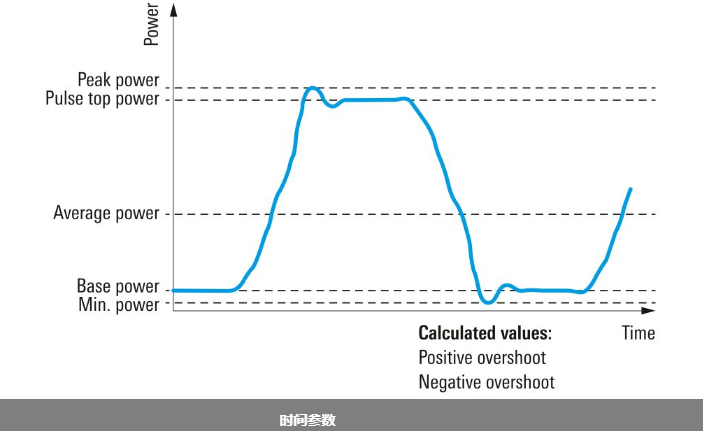

时间参数：上升/下降时间、开始/停止时间、脉冲宽度、占空比、脉冲周期、脉冲关闭时间
电平参数：脉冲顶部、脉冲底部、峰值、平均值、最小值、过冲（正和负）

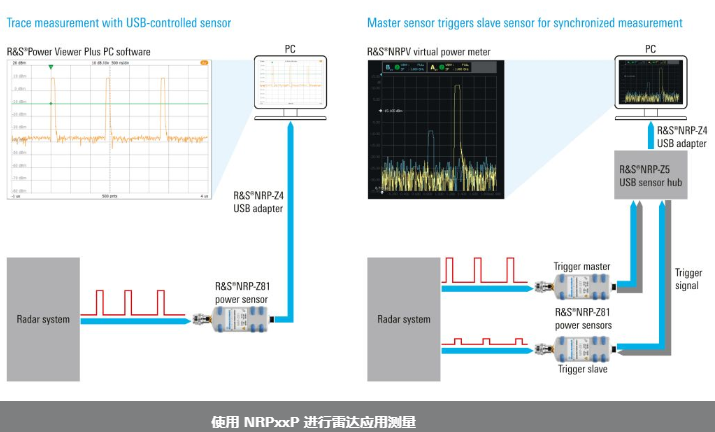

雷达应用的理想选择

分析脉冲和调制信号

R&S®NRPxxP®脉冲功率探头非常适用于分析脉冲和/或调制信号。80 Msample/s的高采样率允许以12.5 ns的时间分辨率重建雷达脉冲的功率包络。自动脉冲分析功能可自动测量15个重要的脉冲参数，以简化和加快测试速度。

统计分析

幅度分布的统计分析

R&S®NRPxxP®脉冲功率探头可以对类噪声信号的幅度分布进行统计分析，以确定关键参数，例如峰值包络功率、平均功率和峰均功率比。在全视频带宽下，R&S®NRPxxP脉冲功率探头可以在不到25 ms的时间内使用一百万个样本对CCDF、CDF或PDF进行测量。

触发发送模式

带基本单元或 R&S®NRP-Z5;

R&S®NRPxxP 脉冲功率探头可与 R&S®NRX 基本单元或 R&S®NRP-Z5 传感器集线器结合使用，用作触发源。在触发发送器模式下，触发信号来自功率传感器内部的测量信号，并转发到基本单元或传感器集线器以供进一步使用。所有其他连接的传感器都可以使用此触发信号从外部触发。
