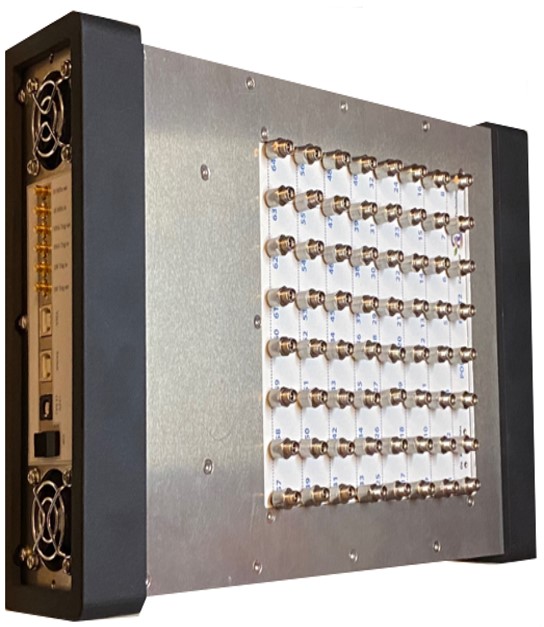

EVT-3064 是一款快速毫米波相关器，带有 USB 控制的分频开关矩阵，可以将两个公共端口中的任何一个切换到 64 个输入/输出端口中的任何一个。它具有完全分频功能，允许选择任何开关组合，同时支持 16 kHz 至 30 GHz 的双向射频路径，插入损耗低。每个端口都是直流阻断的，可承受高达 16V 的电压。与机械交换机不同，每个端口始终在内部匹配到 50 欧姆，未选择的端口在内部匹配，使其成为 VNA 扩展器的完美选择。该模块具有一个内部烘箱，如果需要，可以保持稳定的时间稳定性，使其小于 0.02dB，并且由于采用固态技术，具有零漂移和近乎完美的可重复性。 EVT3064 配置了 2.92 毫米公共端口和 SMPM 交换端口。可根据要求提供不同的连接器类型。EVT3064 适用于自动化测试，可通过 USB 进行控制。预定义的序列可以加载并由输入和输出 TTL 逻辑信号触发。这可以实现微秒级的超快速开关序列。使用烘箱需要额外的电源，但如果不需要提高长期温度稳定性，模块可以单独通过 USB 运行。 USB 的切换速度取决于主机。EVT3064 开关可能在 10us 内建立。但是，当开关由主机 PC 驱动时，通常会减慢到 1 毫秒。如果需要更快的速度，可以加载预先确定的序列，并使用 TTL 触发来扫描开关序列。

FD-EVT1064 采用温度控制封装中的高度集成设计，为多端口 VNA 应用提供独特而经济的解决方案。出色的原生性能，例如接近 124 dB 的动态范围（不包括相关器损耗），在其最大工作带宽下为 0.006 dB rms 的迹线噪声，以及所有 4 个 S 参数的最大测量速度为每点 190 μs。

特性：

速度快：在不到 1.7 秒的时间内完成 64 x 201 点反射测量。
允许触发端口切换的工具。
快速端口切换，通常为 10 μs。
在 140 kHz 带宽下，迹线噪声低至 0.006 dB rms。
时域反射法。
支持 x64 端口反射校准的软件库。
Save on Trigger 功能允许快速捕获触发的测量值

控制

用于控制相关器的 USB 连接，作为串行端口连接
可以用 LabVIEW、Matlab、C、Python 等进行控制。

应用

智能 MIMO 校准
