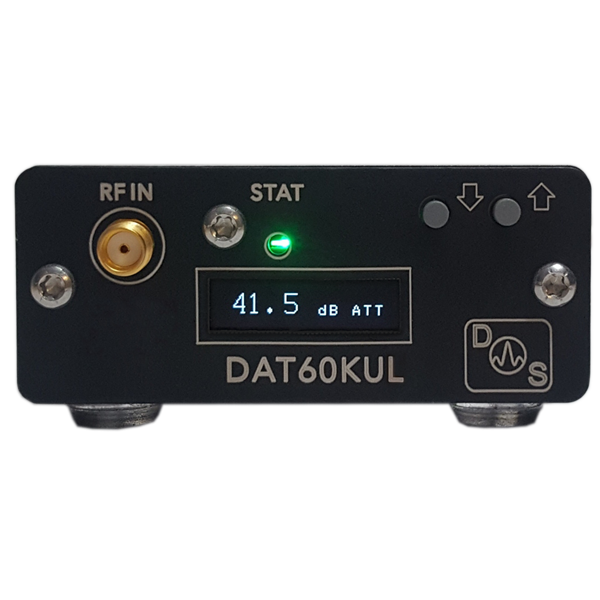

频率范围：1GHz –24GHz插入损耗：< 10dB（典型值）衰减设定：0-60dB最小步长：0.5dB回波损耗：10dB（典型值）最大功率（热切换）：+25.0dBm最大功率（稳态）：+28.0dBm0.1dB压缩：+27dBmIP3：+50dBm尺寸：2.75“ x 1.25” x 2.15”
同厂商产品
工作频率2MHz-26.5GHz输入功率-3±4dBm通道带宽≥160 MHz相位噪声≤-100dBc/Hz@10kHz
工作频率160MHz-26.5GHz输入功率-3±4dBm增益30±2dB中频375MHz通道带宽≥160 MHz相位噪声≤-1008dBc/Hz@10kHz 1GHz
HX-AT系列 2GHz至18GHz PXI衰减器 0至63dB|华兴汇明 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

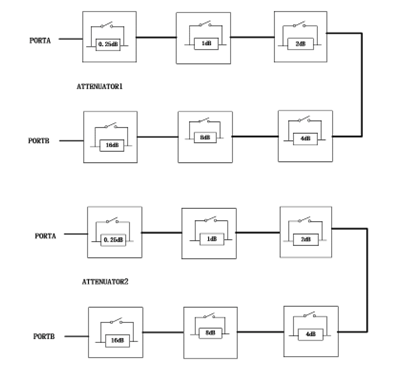

HX-AT系列衰减器使用高可靠性的衰减单元，以1dB的步长提供从0到63dB的衰减值，切换速度仅为50ns。
HX-AT系列衰减器是射频测试系统中调节信号电平的理想选择，以确保设备在其最佳范围内使用。快速的切换速度确保设置所需衰减的最小延迟，衰减器通道可串联连接，以增加可用的衰减范围，高隔离状态下最大限度地减少信号泄漏。
产品特点
标准PXI/PXIe设计，支持标准PXI/PXIe机箱
切换速度不超过50ns
每个模块可1至3个通道
满足6GHz、18GHz、26.5GHz、40GHz的超宽带范围
动态范围可达63dB, 能够处理更大范围的信号强度差异
用户可以根据需要实时调整衰减量，使其适应不同的测试需求
标准化设计控制面板，在整个产品中提供供电、控制和通信信号，同时可支持多种多个型号的衰减单元工作
应用领域
通讯卫星和地面站、移动船舶卫星通信、天线开关、无线电监测系统、雷达 及电子战相关、自动测试系统、测试实验室、等多种类型和配套。
性能指标
数控衰减器
l 工作频率：500MHz~6/18/26.5/40GHz；
l 衰减值：63dB/1dB；31dB/1dB；
l 接口：2.92-K；
l 承受功率：1W；
l 切换速度：<50ns；
l 供电：+12V，5mA；
l 通道数：1/2/3；
l 尺寸：2槽；
l 控制方式：TTL电平。
固定衰减器
l 工作频率：DC-6/18/26.5/40GHz
l 衰减值：3/6/10/20/30/40dB；
l 端口驻波比：1.35；
l 接口：2.92-K；
l 通道数：1/2/3；
l 平均功率：10W；
l 尺寸：2槽；
l 峰值功率：500W （5us, 2%占空比）。

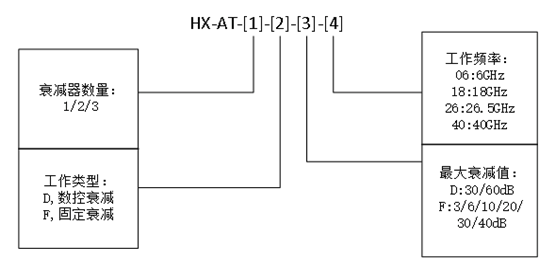

产品选型
