变频接收 SIP 由限幅器、开关、低噪声放大器、数控衰减、开关滤波组、混频器、滤波器、中频放大器、耦合器、检波器等组成。实现 0.8 - 18GHz 射频输入经两次变频后最终输出 1800±500MHz 中频信号功能；其中 0.8 - 18GHz 射频与一本振 LO1:22.8 - 40GHz 混频至一中频 IF1：22GHz±500MHz 再与二本振 LO2:20.2GHz 混频至二中频 IF2：1800±500MHz。

核心参数

指标	设计指标
工作频率	0.8GHz - 18GHz
输入选频滤波器工作带宽	0.71、0.72、1/2、1/3、2/3、4/5、5/6、5/6、6/12、10/18
输出中频带宽	1400MHz±500MHz
输入信号功率范围	-10dBm - 25dBm
接收噪声系数	≤4.5dB
通道增益	≥35dB
接收增益平坦度	≤±2dB
瞬时动态范围	≥40dB（动态比 20%），连续波≥50dB
接收镜频抑制	≥40dB
中频输出 1dB 压缩点	10dBm
中频输出三阶截点	15dBm
点数控制	≥40dB
频率控制外抑制	≥60dBc
中频带内波动	≤1.8dB
温度调节范围	温度系数（0.61、0.7、0.8、0.9、1.0、1.1、1.2、1.3、1.4、1.5、1.6、1.7、1.8、1.9、2.0）
接收功率输入范围	-75dBm - 25dBm
接收功率精度范围	±1dBm
供电	+5V±0.05V，-5V±0.05V
尺寸	长 × 宽 × 高16×12×4mm

应用场景

电子对抗、无线信号监测、便携式仪器

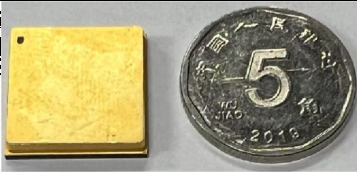

产品实拍
