RF1201J1-03104PW
频率DC～18GHz，SMA连接器，激励电压12Vd.c.，带TTL，带焊针，卧式安装的单刀双掷(SPDT)非自保持型射频继电器
射频特性
射频通道数量 ：2
频率范围 ：DC～18GHz
特性阻抗 ：50Ω
频率(GHz) | DC～6 | 6～12.4 | 12.4～18 |
驻波比(max) | 1.15 | 1.25 | 1.30 |
插入损耗(max) | 0.30dB | 0.40dB | 0.50dB |
隔离度(min) | 85dB | 75dB | 65dB |
功率 a) | 120W | 90W | 80W |
a)在 25℃时，每路的平均功率。 | |||
电气参数
激励器 ：非自保持
激励电压 ：12V(10.2V～13V)
额定电流(25℃，±10%) ：250mA
TTL 输入 ：高电平(2.5～5.5)V 低电平(0～0.8)V
控制端接口 ：Pin焊针(焊接温度250℃ max/30s)
机械特性
射频端口 ：SMA型母头
寿命 ：1000 万次
转换时间 ：≤10ms
结构 ：防溅型
重量 ：≤450g
振动 ：(10～2000)Hz，20g
冲击 ：50g，11ms，1/2正弦
环境指标
工作温度 ：(-55～+85)℃
贮存温度 ：(-55～+85)℃
控制端输入 | 射频通道 |
“1”=1 | J1↔JC |
“1”=0 | J2↔JC |
V | 12Vd.c. |
C | 接地 |

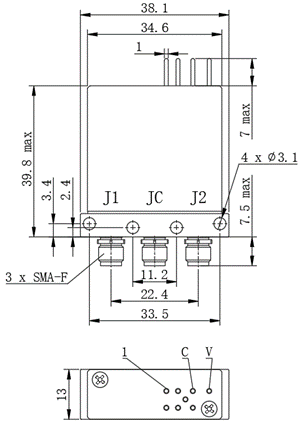

安装方式：W
控制端接口：P
未注公差：±0.5
关键词:
厂家联系方式：
深圳市光明新区光明街道高新西路 11 号研祥科技工业园 U 立方 1 楼
联系电话：0755 - 82986180、0755 - 82986187
官网邮箱：xk@szxike.cn
投诉邮箱：xie@szxike.cn
