小巧便携：名片大小，尺寸 5.0×8.4cm，重 24.0g，便于集成与携带。
宽频通信：70MHz - 6GHz 频率覆盖，满足多种无线通信需求。
高带宽与采样率：最大实时带宽 56MHz，基准采样率 61.44MS/s ，保证数据处理效率。
全双工功能：支持 1 收 1 发全双工通信，提升通信性能。
高速接口：USB 3.0 接口传输数据并供电，保障设备运行与数据交互。
同步触发：支持 10MHz 参考或 PPS 同步触发，方便设备间同步。
开发便利：开源 UHD 适配多种框架，支持 GNU Radio，提供丰富 API，便于开发。
可定制性强：用户可编程 Spartan 6 XC6SLX75 FPGA，满足个性化需求。
接口丰富：含 GPIO、JTAG 接口，利于控制外部设备与调试程序。
B200mini系列
产品介绍

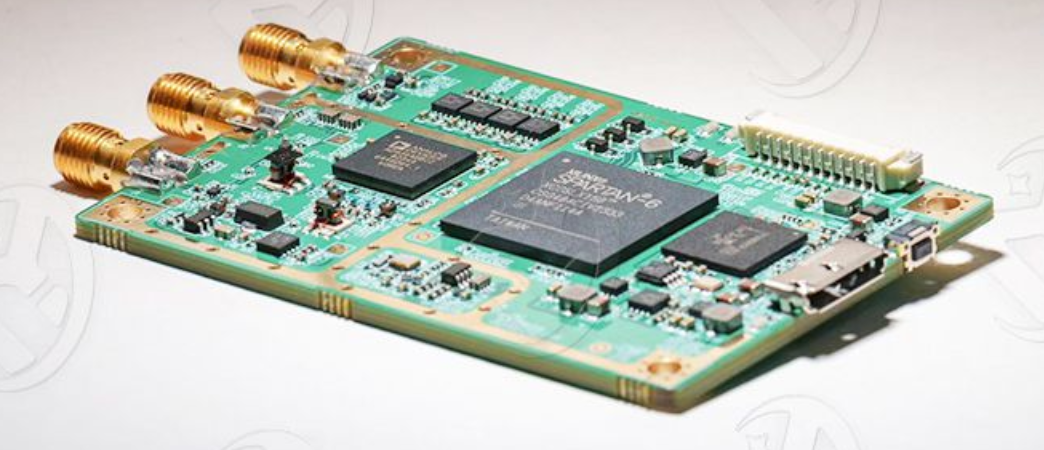

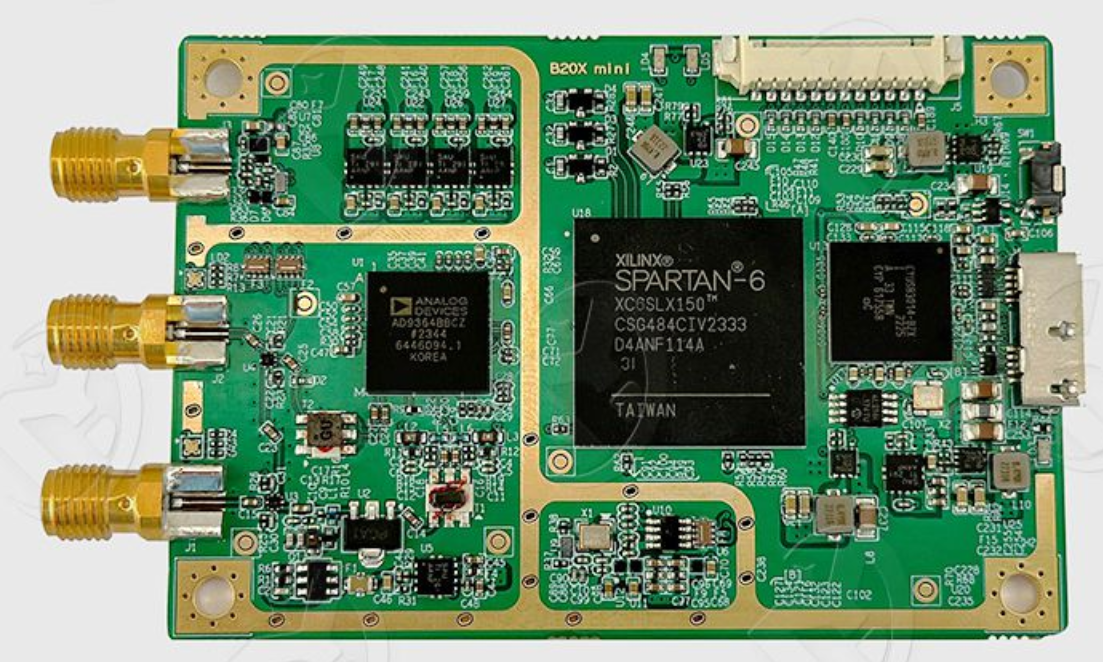

B200mini系列设备是highmesh新推出的软件无线电设备。该系列设备设计非常精致，只有一张名片大小，支持1收1发全双工通信。该设备集成了1颗Analog Devices公司的AD9364射频芯片和一颗可编程的Xilinx Spartan-6 FPGA，频率覆盖范围为70MHz到6GHz，这种灵活方便的平台非常适合业余爱好者和OEM应用。B200mini系列设备的收发通道最大瞬时带宽为56MHz，通过USB 3.0接口与计算机连接。USB接口同时也承担给设备供电的功能。B200mini系列设备还包括1组GPIO接口，以及一个用于同步的PPS触发信号输入端口（该端口也可以配置为10MHz参考时钟输入端口）。USRP B200mini系列支持USRP硬件驱动（UHD）， UHD的兼容性使得用户能够高效地开发应用程序，然后无缝移植到高性能的USRP X系列或嵌入式USRP E系列设备。
高度集成，射频范围从70 MHz–6 GHz
支持最大实时带宽56MHz,61.44MS/s的基准采样率
支持全双工通信
支持高速的USB 3.0连接
10 MHz参考或PPS同步触发
物理尺寸：83.3 x 50.8 mm
开源的UHD支持多种框架
用户可编程的Spartan 6 XC6SLX75 FPGA
GPIO接口和JTAG接口，支持控制外部设备和调试FPGA程序
需要UHD3.9.0或者更新的驱动版本支持
支持GNU Radio开源软件框架
| 数类别 | 数值 | 单位 | 参数类别 | 数值 | 单位 | |
| 输入\输出 | 射频性能参数 | |||||
| 直流电压输入 | ５ | V | 输入三阶截取点 | -20 | dBm | |
| 转换模块参数 | 输出功率 | >10 | dBm | |||
| ADC采样速率(最大) | 61.44 | MS/s | 噪声系数 | <8 | dB | |
| ADC分辨率 | 12 | bits | 物理特性 | |||
| DAC采样速率 | 61.44 | MS/s | 尺寸 | 5.0 x 8.4 | cm | |
| ADC分辨率 | 12 | bits | 重量 | 24.0 | g | |
| 与主机最大速率(16b) | 61.44 | MS/s | 工作温度范围 | 0 ~ 40 | ℃ | |
| 本振精度 | ±2.0 | ppm | ||||
B200mini系列尺寸更小，只有名片大小；
B200mini系列设备端的接口为Micro USB3.0接口，而B200设备端的接口为Standard-B USB 3.0接口；
B200mini系列没有电源接口，只能通过USB接口供电；
B200mini系列没有GPSDO安装接口，无法使用GPSDO配件；
B200mini系列只有一个SMA接口用于输入PPS触发信号或10MHz参考信号；而B200的这两种信号输入端口是分开的；
B200mini系列和B200的射频特性完全一致；
B200mini系列和B200都兼容UHD驱动，使用相同的API编程接口。
| 型号 | FPGA | 是否工业级别芯片 | 是否带外壳 | 工作温度范围 |

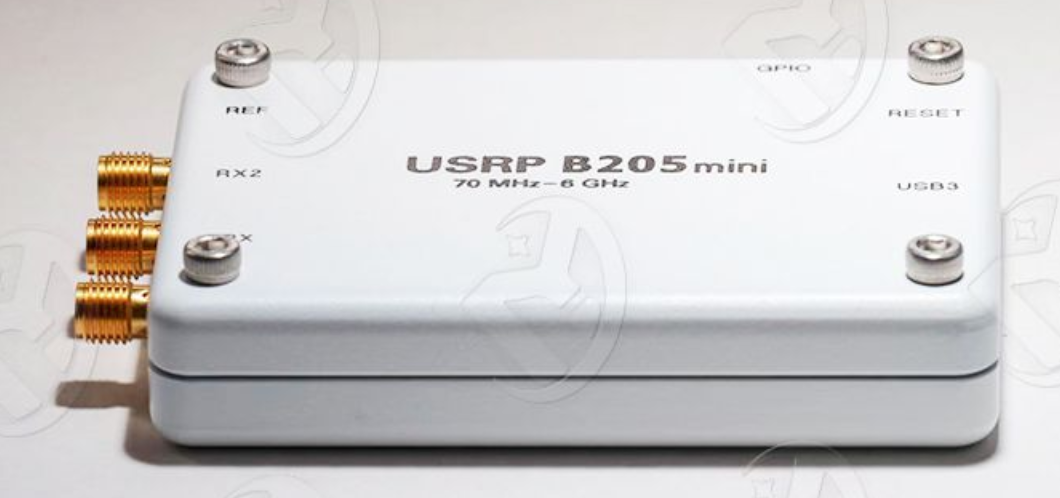

| USRP B205mini-i | XC6SLX150 | 是 | 是 | -40 ~ 75°C |
| USRP B205mini-i (Board Only) | XC6SLX150 | 是 | 否 | 0 ~ 45°C |
| USRP B200mini-i | XC6SLX75 | 是 | 是 | -40 ~ 75°C |
| USRP B200mini-i (Board only) | XC6SLX75 | 是 | 否 | 0 ~ 45°C |
| USRP B200mini | XC6SLX75 | 否 | 是 | -20 ~ 60°C |
| USRP B200mini (Board only) | XC6SLX75 | 否 | 否 | 0 ~ 40°C |
OEM和系统集成
B200mini系列设备只有一张名片大小，而且性价比很高，非常适合集成到其它无线系统中。Ref/PPS端口可用于与系统中的其他设备同步，而GPIO端口可用于控制系统中的其他设备。
软件无线电爱好者和新手
UHD驱动提供了非常丰富的API编程接口，可以方便新手快速入门，缩短无线电爱好者的在FM/AM广播、蜂窝网和其它应用的开发时间。
无线信号检测和分析
GNU Radio软件框架提供了非常丰富的工具和算法模块，使得我们可以很方便地去检测和分析无线信号。
