1601&1602系列

1601&1602系列是一种螺管式单刀六掷型产品，具有良好的射频参数指标、重复性指标，同时具有较高的可靠性指标，功能丰富，可实现指示电路、TTL控制等功能，可靠机械寿命高达200w次，根据不同频率需要可选择2.92接口或SMA接口。

RF1601M1-82304AF RF1601M1-82304AF产品规格书

频率DC～40GHz，2.92连接器，激励电压24Vd.c.，带TTL驱动，D-sub9针公头，立式安装（带法兰盘）单刀六掷（SP6T）常开型射频开关。

射频特性

射频通道数量：6

频率范围：DC～40GHz

特性阻抗：50Ω

频率(GHz)	DC～6	6～12.4	12.4～18	18～26.5	26.5～32	32～40
驻波比 max	1.3	1.4	1.5	1.6	1.7	1.8
插入损耗 max	0.30dB	0.40dB	0.5dB	0.7dB	1.0dB	1.1dB
隔离度 min	90dB	85dB	80dB	75dB	70dB	60dB
功率	100W	90W	80W	60W	30W	20W
a)在25℃时，每路的平均功率。

一般特性

电气参数

激励器：非自保持

激励电压：24V(22V～26V)

额定电流(25℃，±10%) ：120mA

TTL输入：高电平 (2.5～5.5)V

低电平 (0～0.8)V

控制端接口：D-sub9针公头

机械特性

射频端口：2.92型母头

寿命：200万次

转换时间：≤15ms

结构：防溅型

重量：≤220g

环境指标

工作温度：(-25～+65)℃

贮存温度：(-55～+85)℃

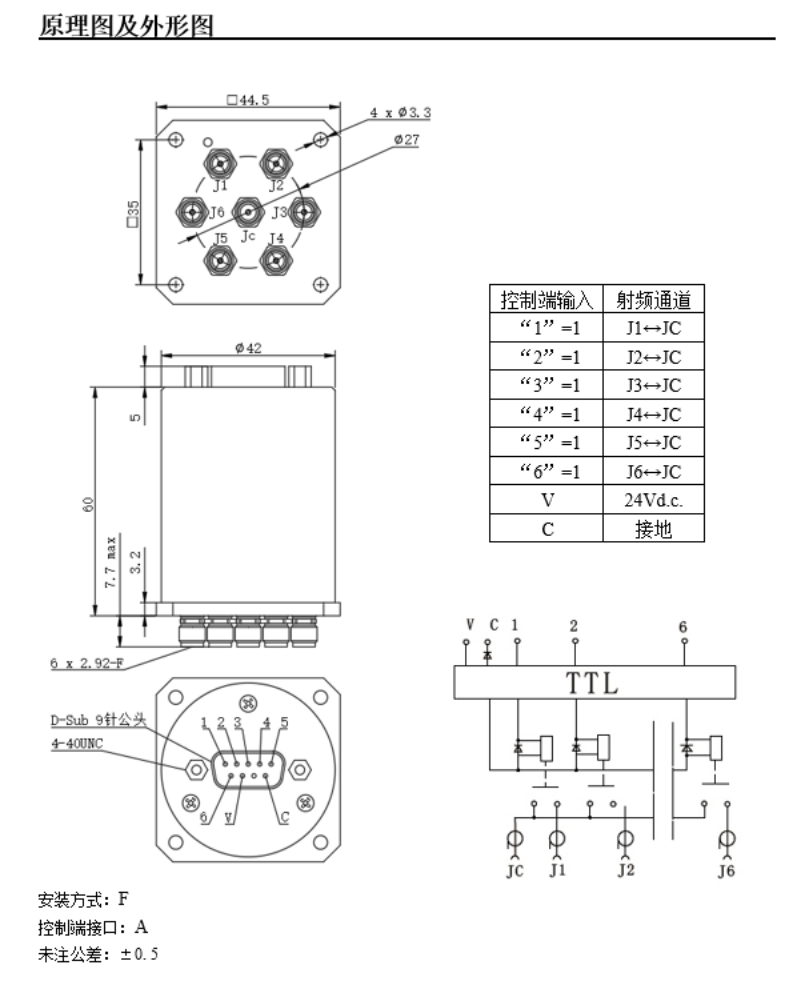

电路原理图外形尺寸
