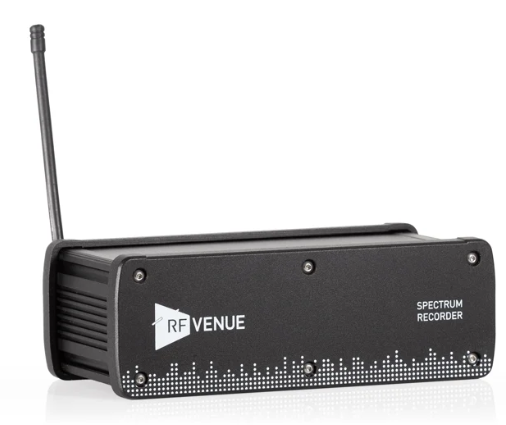

实时频谱监控：持续记录 400–700 MHz 频段的 RF 信号。灵活部署：支持直接连接无线麦克风天线系统，或使用随附的鞭状天线进行现场勘测。多电源选项：支持 USB-C 供电（5V/1A）或 PoE（以太网供电）。数据存储与传输：内部存储 CSV 文件，支持 USB 或网络访问。远程管理：通过内置 Web 服务器实现远程配置与监控。
RF Explorer PRO 15MHz至3.3/6/7.5GHz手持式频谱分析仪|RF Venue (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
RF Explorer®Pro 是一款集频谱分析仪、信号跟踪发生器和功率计于一身的高性能多用途仪器。它以用户友好的高分辨率触摸屏界面，提供了高级功能。内置GPS确保了准确的RF热图跟踪，而高性能CPU则支持快速频率协调计算、实时干扰检查和互调分析。这款仪器的设计累积了超过15年的高频RF仪器开发经验，这些仪器在全球范围内广泛使用，具有成本效益。
宽带设计
设备能够在仅100微秒内解析8GHz频带检测事件，确保在宽频率范围内进行准确和快速的检测。高级功率计支持连续和触发模式，进行精确的功率测量和分析。触发模式能够准确捕获脉冲和快速事件，这些事件可能难以用其他方法捕获。跟踪发生器功能允许快速诊断和表征电缆、滤波器和放大器，结合定向耦合器使用时，可以测量阻抗并表征天线VSWR。
可配置的无线电标准
用户可以轻松配置频道测量以匹配特定无线电标准，确保兼容性和准确性。设备包括集成的前置放大器LNA和衰减器，显著增加了动态范围，能够处理低电平和高电平的RF信号。电缆测试器支持对任何长度的RF电缆进行即时和简单的检查，确保其正常运行。热图覆盖图功能利用外部GPS辅助和内部手动操作来测量信号强度，创建覆盖区域的热图。要在地图上显示地理定位的数据位置，当前此功能的实现需要连接到互联网的计算机。
频率协调
为A/V、无线麦克风和入耳式监听器量身定制的高级频率协调功能，最小化干扰和互调，并提供连续监控。提供的数据库支持大多数商业上可用的无线设备。此外，用户可以添加自定义配置以供将来使用。导出CSV文件的简单过程，加上高效的协调算法，使此工具对于任何场所都非常宝贵，无论其复杂性或动态性如何。WiFi分析仪提供了检测任何2.4/5.8GHz频段信道上存在的信号的能力，能够准确识别WiFi环境中的干扰、碰撞和噪声。
记录/保存/重放频谱数据
自动将扫描数据保存在RAM中，以便轻松重放任何事件。此外，数据可以手动或自动保存为二进制和CSV格式以供以后使用。连续监控和报警功能通过可靠的报警保持了解，包括可配置的限制线，确保您永远不会错过关键事件。所有捕获的数据可以无缝地导出到USB驱动器，以便在其他软件应用程序中使用，如WSM、WWB6、Excel或Matlab。远程网络控制功能允许您轻松管理RF Explorer Pro在任何网络上。只需使用USB到以太网适配器连接并通过VNC设置。无论您是使用计算机还是移动设备，任何品牌或型号都允许您远程监控和控制系统。HDMI输出功能允许将RF Explorer Pro连接到外部显示器，以便在活动期间实时监控RF性能。这对于系统配置和测试以测量无线麦克风或入耳式监听器的覆盖范围也很有用。
频谱分析仪规格
• 频率范围：15MHz至3.3GHz（基线），可扩展至6.1GHz或7.5GHz。
• 频率跨度：0（零跨度）至6GHz（扫描）。
• RBW：3Khz–2.5MHz，未来固件升级将支持100Hz–2.5MHz。
• VBW：自动，低频支持100KHz–240MHz。
• 频率分辨率：1KHz，未来固件升级将支持100Hz。
• 扫描时间：3GHz/280ms，扫描点512-65,000。
• 频率稳定性（典型）：TCXO±0.5ppm，幅度稳定性和精度（典型）：±1.5dB。
• 工厂校准：3K参考点，频率精度（内部参考）：TCXO±1ppm，老化：±1ppm/年。
• 显示频率精度：跨度/(扫描点-1)，幅度分辨率：0.5dB，未来固件升级将支持0.25dB。
• 动态范围（取决于RBW和频段）：直接：-110dBm至+10dBm，前置放大器LNA：-130dBm至-30dBm，衰减器：-80dBm至+33dBm。
• 绝对最大输入功率：+33dBm，内部衰减器已选择。
• 显示平均噪声电平：-130dBm，典型LNA噪声底：-160dBm/Hz。
宽带功率计规格
• 频率范围：10MHz至8GHz。
• 动态范围（取决于RBW和频段）：直接：-60dBm至+10dBm，前置放大器LNA：-130dBm至-30dBm，衰减器：-80dBm至-10dBm。
• 操作模式：连续和触发。
• 事件检测：100uS，样本：2-1024触发样本，100,000次捕获在内存中。
• 幅度分辨率：0.25dB，幅度稳定性和精度（典型）：±1.5dB。
• 工厂校准：1K参考点。
信号跟踪发生器规格
• 频率范围：24MHz至6GHz，与频谱分析仪模式共享许可证。
• 频率步长/分辨率：1Khz，频率稳定性（典型）：TCXO±0.5ppm。
• 输出功率精度：典型±3dB，输出功率稳定性：典型±0.5dB。
• 输出幅度稳定时间：500uS，工厂校准：1K参考点。
• 频率精度（内部参考）：TCXO±1ppm，输出功率范围（标称）：-40dBm至-30dBm，以3dB步进，-10dBm至0dBm，以3dB步进。
• 操作模式：CW，跟踪SNA，频率扫描，幅度扫描。
• 谐波典型：<-10dBc，杂散典型：<-50dBc。
• 频率扫描稳定：<5ms，幅度扫描稳定：<500uS。
• 扫描跳转范围：无限，跟踪速度：>500pts/sec。
电气和机械规格
• 远程显示：VNC兼容，视频输出：Micro HDMI端口。
• USB：Type A USB 3.0，网络：以太网，带USB适配器。
• 音频：内置扬声器，3.5mm音频插孔。
• 存储：Micro SD卡，最大64GB。
• 操作温度：5-35C，湿度最大90%。
• 连接器类型：SMA 50欧姆，显示技术：防眩光8”IPS TFT，电容式触摸屏。
• 显示分辨率：1280x800像素，1670万色。
• 显示亮度：250 cd/m2，对比度800:1。
• 视角：85度，重量570g，尺寸215x140x25mm。
• 充电：USB-C 5VDC 2A，充电时间3小时。
• 内置电池：锂离子4500mAh，电池寿命3.5–5小时，取决于操作模式。
• 支架：后部可拆卸支架，三脚架支持：兼容标准1/4-20相机三脚架。
• 认证：CE/FCC/RoHS/MSDS，包括的天线：UHF：400MHz-900MHz（灰色），宽带：900MHz-6GHz（黑色）。
• 包括的电缆：USB-C 2A额定电缆，1米长。
