DG70000 系列函数 / 任意波形发生器
DG70000 系列是业界领先的高性能任意波形发生器，具备高采样率、宽模拟带宽、高垂直分辨率、长任意波长度和高输出频率等特性，能提供纯净信号，满足多种复杂测试需求。
起步价：未提及
最高输出频率：5GHz
通道数：4CH（部分型号为 2CH）
采样率：5GSa/s（插值后可达 12GSa/s ）
垂直分辨率：16bits
任意波长度：1.5Gpts
特点
复杂电磁场景模拟：可在实验室构建复杂动态的电磁环境，模拟真实电磁辐射情况，用于优化模型、考核被测系统的适应性与抗干扰性能。
高速接口接收测试：能创建多样测试码型，具备精确可控的信号减损能力，用于仿真最差条件，强化测试被测器件。
可变采样率，还原信号细节：通过新技术平台，实现 100Sa/s - 12GSa/s 可调采样率，可复现 400ps 窄脉冲，真实还原信号细节。
宽频率输出范围：DC - 5GHz 的输出频率范围，能满足更多应用场景的需求。
高垂直分辨率，提升波形质量：在高采样的同时，提供 16bit 垂直分辨率，量化电平更精细，保证输出信号质量。
支持宽带调制，满足新型标准：最高 1.5GHz 调制带宽及数字上变频功能，结合 IQ 调制器可输出多种调制方式，内置跳频模式（跳频间隔低至 128ns），满足多种宽带新型无线标准。
长波表长度，满足长信号输出需求：单通道最高 1.5G 样本点，序列编辑器支持最高 16k 波形片段及灵活调整功能，满足长时间信号播放和序列跳转。
纯净信号输出：具有 - 70dBc 无杂散动态范围，10ps 总抖动和 350fs 随机抖动，保证测试结果真实可靠。

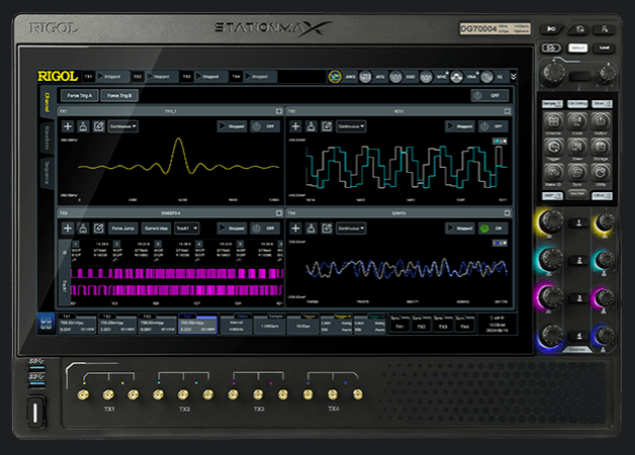

15.6 英寸大屏，可调节视角：基于 15.6 英寸 2k 高清触控显示屏和人性化 UI 界面，无需 PC 即可操作。屏幕视角电动可调节，方便用户多角度编辑波形。
型号参数
| 型号 | 最高输出频率 | 采样率 | 垂直分辨率 | 通道数 | 任意波长度 |
|---|---|---|---|---|---|
| DG70002 | 5GHz | 5GSa/s(12GSa/s interpolated) | 16bits | 2CH | 1.5Gpts |
| DG70004 | 5GHz | 5GSa/s(12GSa/s interpolated) | 16bits | 4CH | 1.5Gpts |
相关资料
固件下载：DG70000 固件升级，版本 v00.01.03.00.00。
操作视频：包括【StationMax】DG70000 系列输出波形预览、便捷手势操作、灵活便利复杂序列编辑等视频。
手册资料：有 DG70000 用户手册（V3.0）、编程手册（V3.0）、开源声明（V1.0）、快速指南（V2.0）、数据手册（V3.0）.
