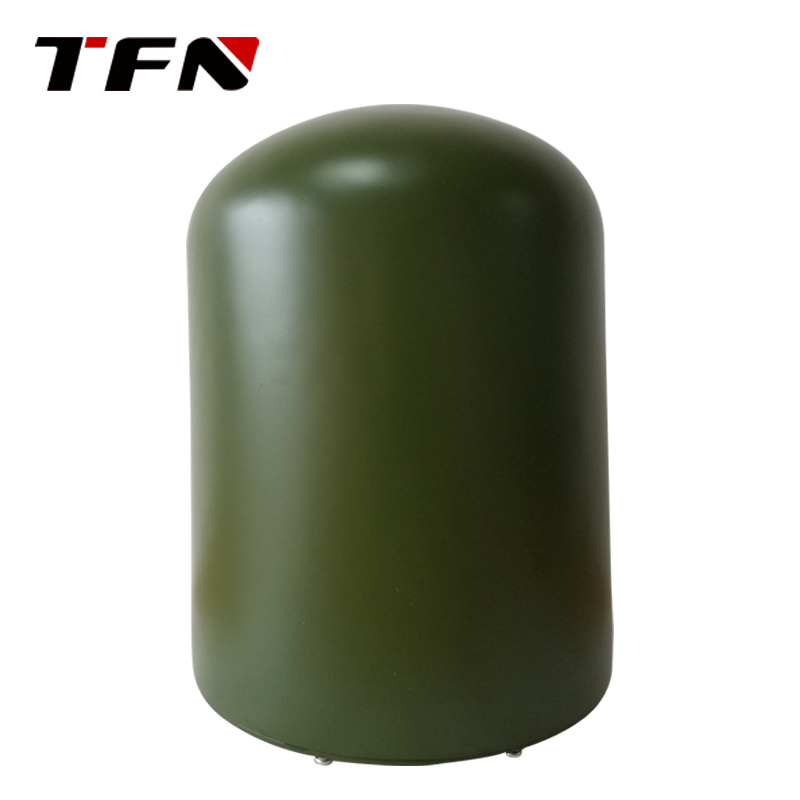

CP826A 800MHz至26.5GHz超宽带全向监测天线|TFN

频率范围:800MHz至26.5GHz;驻波SWR:<2.5(tyP增益:1dBi~6dBi(typ);极化方式:垂直极化;方向图:方位面全向，俯仰面8字形;水平不圆度:±1dB(<20 GHz)士1.5 dB(>20 GHz)阻抗:50欧姆;

同厂商产品

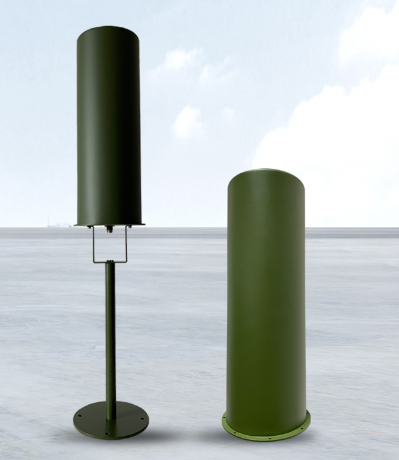

CP33A 30MHz至3GHz 超短波全向监测天线 | TFN

频率范围：30MHz 至 3GHz驻波 SWR：≤2.5（典型值）增益：>0dBi（典型值）极化方式：垂直极化方向图：水平全向接头：N-50Ω（可以根据用户要求定制）外形尺寸：中148mm x 532mm重量：约1.8kg安装方式：法兰安装最大输入功率：20MHz 至 500MHz：30W500MHz 至 3GHz：100W

OmniLOG® 系列 300 MHz至2.5/6/8 GHz 全向宽带天线 | 安诺尼

频率范围：OmniLOG® 70600：680 MHz 至 6 GHzOmniLOG® 30800：300 MHz 至 8 GHzOmniLOG® 90200：700 MHz 至 2.5 GHz设计：全向增益（最大值）：5 dBi (70600 & 30800), 0 dBi (90200)连接器：SMA (male)尺寸：173 x 62 x 9 mm (70600 & 30800), 210 x 20 mm (90200)重量：54 g (70600 & 30800), 70 g (90200)标称阻抗：50 OhmVSWR (典型值)：< 3:1最大输入功率：5 W温度范围：-40° C 至 +85° C (70600 & 30800), -20° C 至 +70° C (90200)相对湿度：0% 至 95%保修期：2 年RoHS合规：是

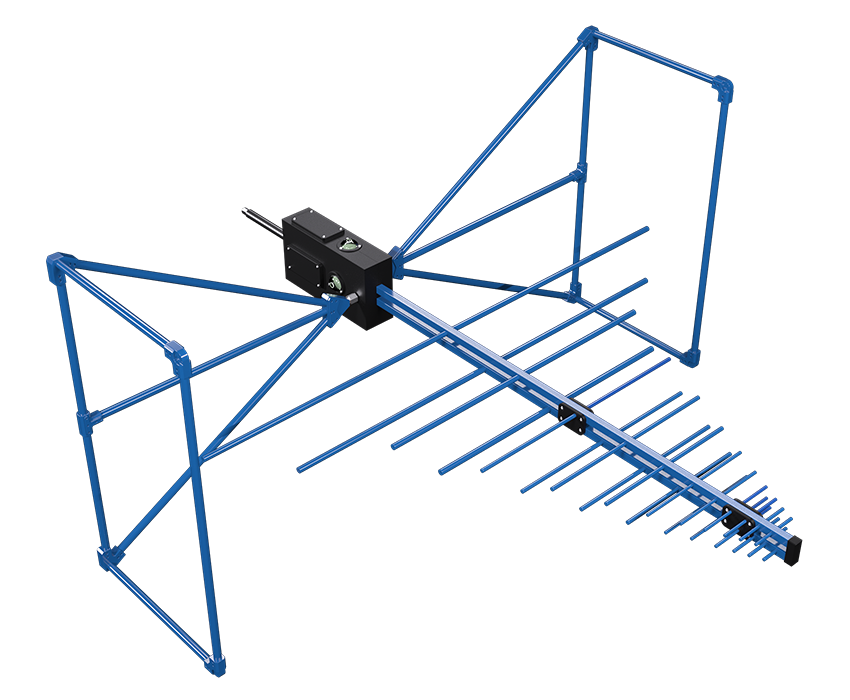

HyperLOG® EMI系列 20MHz至3/6GHz EMC天线|安诺尼

频率范围：20 MHz 至 3/6 GHz设计：双锥形与对数周期性增益（典型值）：8 dBiRF输出：N型（母头）标称阻抗：50 Ohm校准点：297点（以10 MHz步长）VSWR（典型值）：小于 2:1精度：0.3 dB最大输入功率尺寸：1300 x 1170 x 595 毫米重量：6.5 千克

OmniLOG® PRO系列 150 MHz 至 3/6/10/18 GHz 全向宽带天线 | 安诺尼 (在产)

频率范围：

OmniLOG® PRO 1030：150 MHz 至 3 GHz

OmniLOG® PRO N 1030：150 MHz 至 3 GHz

OmniLOG® PRO 1060：150 MHz 至 6 GHz

OmniLOG® PRO N 1060：150 MHz 至 6 GHz

OmniLOG® PRO 10100：150 MHz 至 10 GHz

OmniLOG® PRO N 10100：150 MHz 至 10 GHz

OmniLOG® PRO 10200：150 MHz 至 18 GHz

OmniLOG® PRO N 10200：150 MHz 至 18 GHz (20 GHz)

设计：径向各向同性

极化：垂直，线性

RF连接：SMA (male), N (female)

标称阻抗：50 Ohm

增益（最大值）：2 dBi (OmniLOG® PRO 1030), 5 dBi (其他型号)

VSWR (典型值)：< 2.5:1

最大输入功率：1 W

温度范围：-40° C 至 +70° C

相对湿度：0% 至 95%

尺寸：Ø 8.4 x H 9.6 cm (包含磁性底座), Ø 3.6 x H 11 cm (不包含安装支架)

重量：600 g (包含磁性底座), 255 g (不包含安装支架)

参考价格： OmniLOG® PRO: €248; OmniLOG® PRO H: €398; OmniLOG® PRO N-H: €398; OmniLOG® PRO N: €248;

厂家：安诺尼|Aaronia AG （收录42个产品）

产地：德国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

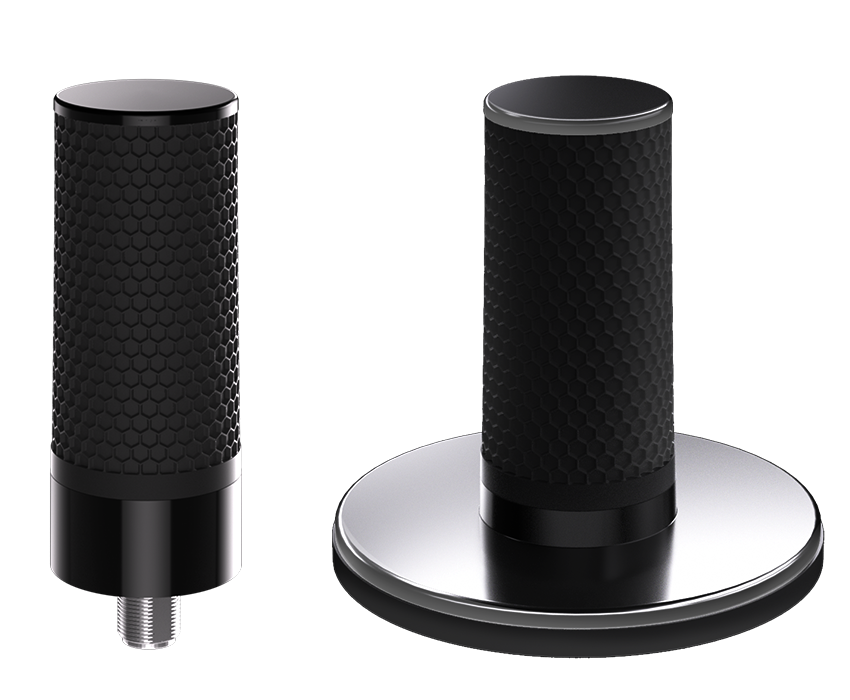

OmniLOG® PRO系列 150 MHz 至 3/6/10/18 GHz 全向宽带天线 | 安诺尼

OmniLOG® PRO系列天线是一系列由Aaronia AG制造的全向宽带天线，专为频谱分析仪设计，适用于室内外全向测量。这些天线覆盖广泛的频率范围，从VHF到Ku波段，包括无线电、电视、移动通信、DECT、蓝牙和WLAN等信号源。每个天线都配备了适合户外使用的IP65认证的高科技外壳，以及磁性底座，便于临时固定安装，如在汽车顶部。OmniLOG® PRO系列天线在发货前经过严格测试，确保最高质量标准。

详细指标：

特征	OmniLOG® PRO 1030	OmniLOG® PRO N 1030	OmniLOG® PRO 1060	OmniLOG® PRO N 1060	OmniLOG® PRO 10100	OmniLOG® PRO N 10100	OmniLOG® PRO 10200	OmniLOG® PRO N 10200
频率范围	150 MHz 至 3 GHz	150 MHz 至 3 GHz	150 MHz 至 6 GHz	150 MHz 至 6 GHz	150 MHz 至 10 GHz	150 MHz 至 10 GHz	150 MHz 至 18 GHz	150 MHz 至 18 GHz
设计	径向各向同性	径向各向同性	径向各向同性	径向各向同性	径向各向同性	径向各向同性	径向各向同性	径向各向同性
极化	垂直线性	垂直线性	垂直线性	垂直线性	垂直线性	垂直线性	垂直线性	垂直线性
RF连接	SMA (male)	N (female)	SMA (male)	N (female)	SMA (male)	N (female)	SMA (male)	N (female)
标称阻抗	50 Ohm	50 Ohm	50 Ohm	50 Ohm	50 Ohm	50 Ohm	50 Ohm	50 Ohm
增益 (最大值)	2 dBi	5 dBi	2 dBi	5 dBi	2 dBi	5 dBi	2 dBi	5 dBi
VSWR (典型值)	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1
最大输入功率	1 W	1 W	1 W	1 W	1 W	1 W	1 W	1 W
温度范围	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C
相对湿度	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%
尺寸	Ø 8.4 x H 9.6 cm	Ø 3.6 x H 11 cm	Ø 8.4 x H 9.6 cm	Ø 3.6 x H 11 cm	Ø 8.4 x H 9.6 cm	Ø 3.6 x H 11 cm	Ø 8.4 x H 9.6 cm	Ø 3.6 x H 11 cm
重量	600 g	255 g	600 g	255 g	600 g	255 g	600 g	255 g
配件包括	磁性底座 (3.6 m 电缆), 安装支架, 支架支架与螺丝, N 至 SMA 适配器	同上，不含磁性底座	磁性底座 (3.6 m 电缆), 安装支架, 支架支架与螺丝, N 至 SMA 适配器	同上，不含磁性底座	磁性底座 (3.6 m 电缆), 安装支架, 支架支架与螺丝, N 至 SMA 适配器	同上，不含磁性底座	磁性底座 (3.6 m 电缆), 安装支架, 支架支架与螺丝, N 至 SMA 适配器	同上，不含磁性底座

频率范围：

OmniLOG® PRO 1030：150 MHz 至 3 GHz

OmniLOG® PRO N 1030：150 MHz 至 3 GHz

OmniLOG® PRO 1060：150 MHz 至 6 GHz

OmniLOG® PRO N 1060：150 MHz 至 6 GHz

OmniLOG® PRO 10100：150 MHz 至 10 GHz

OmniLOG® PRO N 10100：150 MHz 至 10 GHz

OmniLOG® PRO 10200：150 MHz 至 18 GHz

OmniLOG® PRO N 10200：150 MHz 至 18 GHz (20 GHz)

设计：径向各向同性

极化：垂直，线性

RF连接：SMA (male), N (female)

标称阻抗：50 Ohm

增益（最大值）：2 dBi (OmniLOG® PRO 1030), 5 dBi (其他型号)

VSWR (典型值)：< 2.5:1

最大输入功率：1 W

温度范围：-40° C 至 +70° C

相对湿度：0% 至 95%

尺寸：Ø 8.4 x H 9.6 cm (包含磁性底座), Ø 3.6 x H 11 cm (不包含安装支架)

重量：600 g (包含磁性底座), 255 g (不包含安装支架)

关键词:

详细指标：

特征	OmniLOG® PRO 1030	OmniLOG® PRO N 1030	OmniLOG® PRO 1060	OmniLOG® PRO N 1060	OmniLOG® PRO 10100	OmniLOG® PRO N 10100	OmniLOG® PRO 10200	OmniLOG® PRO N 10200
频率范围	150 MHz 至 3 GHz	150 MHz 至 3 GHz	150 MHz 至 6 GHz	150 MHz 至 6 GHz	150 MHz 至 10 GHz	150 MHz 至 10 GHz	150 MHz 至 18 GHz	150 MHz 至 18 GHz
设计	径向各向同性	径向各向同性	径向各向同性	径向各向同性	径向各向同性	径向各向同性	径向各向同性	径向各向同性
极化	垂直线性	垂直线性	垂直线性	垂直线性	垂直线性	垂直线性	垂直线性	垂直线性
RF连接	SMA (male)	N (female)	SMA (male)	N (female)	SMA (male)	N (female)	SMA (male)	N (female)
标称阻抗	50 Ohm	50 Ohm	50 Ohm	50 Ohm	50 Ohm	50 Ohm	50 Ohm	50 Ohm
增益 (最大值)	2 dBi	5 dBi	2 dBi	5 dBi	2 dBi	5 dBi	2 dBi	5 dBi
VSWR (典型值)	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1	< 2.5:1
最大输入功率	1 W	1 W	1 W	1 W	1 W	1 W	1 W	1 W
温度范围	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C	-40° C 至 +70° C
相对湿度	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%	0% 至 95%
尺寸	Ø 8.4 x H 9.6 cm	Ø 3.6 x H 11 cm	Ø 8.4 x H 9.6 cm	Ø 3.6 x H 11 cm	Ø 8.4 x H 9.6 cm	Ø 3.6 x H 11 cm	Ø 8.4 x H 9.6 cm	Ø 3.6 x H 11 cm
重量	600 g	255 g	600 g	255 g	600 g	255 g	600 g	255 g
配件包括	磁性底座 (3.6 m 电缆), 安装支架, 支架支架与螺丝, N 至 SMA 适配器	同上，不含磁性底座	磁性底座 (3.6 m 电缆), 安装支架, 支架支架与螺丝, N 至 SMA 适配器	同上，不含磁性底座	磁性底座 (3.6 m 电缆), 安装支架, 支架支架与螺丝, N 至 SMA 适配器	同上，不含磁性底座	磁性底座 (3.6 m 电缆), 安装支架, 支架支架与螺丝, N 至 SMA 适配器	同上，不含磁性底座

频率范围：

OmniLOG® PRO 1030：150 MHz 至 3 GHz

OmniLOG® PRO N 1030：150 MHz 至 3 GHz

OmniLOG® PRO 1060：150 MHz 至 6 GHz

OmniLOG® PRO N 1060：150 MHz 至 6 GHz

OmniLOG® PRO 10100：150 MHz 至 10 GHz

OmniLOG® PRO N 10100：150 MHz 至 10 GHz

OmniLOG® PRO 10200：150 MHz 至 18 GHz

OmniLOG® PRO N 10200：150 MHz 至 18 GHz (20 GHz)

设计：径向各向同性

极化：垂直，线性

RF连接：SMA (male), N (female)

标称阻抗：50 Ohm

增益（最大值）：2 dBi (OmniLOG® PRO 1030), 5 dBi (其他型号)

VSWR (典型值)：< 2.5:1

最大输入功率：1 W

温度范围：-40° C 至 +70° C

相对湿度：0% 至 95%

尺寸：Ø 8.4 x H 9.6 cm (包含磁性底座), Ø 3.6 x H 11 cm (不包含安装支架)

重量：600 g (包含磁性底座), 255 g (不包含安装支架)
