德思特SignalCore模块化射频上/下变频器（SC系列，DC~40 GHz） (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品亮点
覆盖 DC ~ 40 GHz 的完整变频方案：从 1 MHz~3.9 GHz 的基础型号，到 6~26.5 GHz 的宽带型号，再到 20~40 GHz 的 Ka 波段型号，以及 DC~18 GHz 的新发布型号，覆盖绝大多数通信与雷达频段。
低相位噪声、1 Hz 调谐分辨率：多级变频型号采用 YIG 振荡器作为可调 RF 本振，残余相位噪声 < -100 dBc/Hz@10 kHz，对下变频后信号贡献的噪声可忽略；调谐分辨率达 1 Hz。
高动态范围与低噪声：SC5319A/5320A 输入 IP3 >10 dBm，开启前置放大器时噪声系数
<10 db="">宽中频带宽：6 GHz 系列可选 40/80、160、320 MHz 中频带宽，26.5/40 GHz 单级型号中频带宽达 2000 MHz，可直接处理宽带信号与复杂调制信号。
多级与单级、含 LO 与不含 LO 全覆盖：多级超外差型号内置合成式本振；单级型号支持外部 LO（如 TS-SC5319A/5320A 支持 10~20 GHz 外部本振）；Direct IQ 型号（TS-SC5312A/5313A、TS-SC5412A/5413A）提供 DC~160 MHz 直接 IQ 调制/解调，无内部 LO。
MIMO 与 SISO 灵活配置：TS-SC5319A/5320A 可配置为单输入单输出（SISO），也可多台搭配组成多输入多输出（MIMO）系统，满足相控阵与多通道测试需求。
两种形态，随插随用：PXIe 板卡可直接插入 PXIe 机箱；USB-SPI-RS232 / USB-SPI-UART 独立模块（含数字 I/O 线缆、USB 线缆与软件 U 盘、散热片选件）适合台面与嵌入式集成。
开发友好：每只模块随附 GUI、驱动、API 与示例代码，配套 Datasheet、硬件手册、编程手册与机械图纸（.dwg/.pdf），支持 NI-VISA 与 LabVIEW/Python 等常用环境。
产品系列与选型脉络
下变频器（TS-SC53xx）：
SC5305A / SC5306B：1 MHz~3.9 GHz，中频 70 MHz，多级，中频带宽 20 MHz；
SC5307A / SC5308A：100 kHz~6 GHz，中频 25~450 MHz，多级（三级超外差），中频带宽 40/80、160、320 MHz；
SC5309A / SC5310A：100 kHz~2.5 GHz，中频 5~100 MHz，多级，中频带宽 20/40 MHz，提供 PXI/PXIe 两种板卡；
SC5312A / SC5313A：400 MHz~6 GHz，Direct IQ 解调，中频 DC~160 MHz，无内部 LO；
SC5317A / SC5318A：6~26.5 GHz，中频 50~3000 MHz，单级，中频带宽 2000 MHz；
SC5319A / SC5320A：20~40 GHz（Ka 波段），中频 150~4500 MHz（英文描述文字为 100 MHz~4 GHz），单级，3 dB 带宽 2 GHz，可选前置放大器与可变增益；
SC5328A（新增）：DC~18 GHz，中频 DC~3.25 GHz，多级，中频带宽 1 GHz，USB-SPI-UART。
上变频器（TS-SC54xx）：

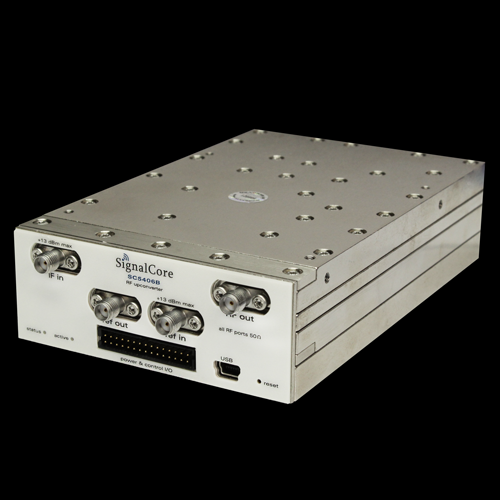

SC5405A / SC5406B：1 MHz~3.9 GHz，中频 70 MHz，多级，中频带宽 20 MHz；

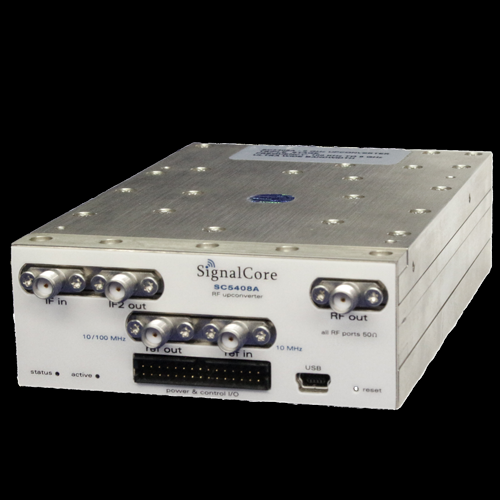

SC5407A / SC5408A：100 kHz~6 GHz，中频 25~450 MHz，多级（三级超外差），中频带宽 40/80、160、320 MHz，三阶互调 <75 dBc @0 dBm 输出；
SC5412A / SC5413A：400 MHz~6 GHz，Direct IQ 调制，中频 DC~160 MHz，无内部 LO；
SC5428A（新增）：DC~18 GHz，中频 DC~3.25 GHz，多级，中频带宽 1 GHz，USB-SPI-UART。
典型应用
频谱监测与信号情报收集（SIGINT）：宽带信号侦察与下变频采集；
自动测试设备（ATE）与产线测试：为测试系统提供可程控的上/下变频通道；
软件定义无线电（SDR）：宽带射频前端变频与 Direct IQ 调制/解调；
地面卫星通信与点对点无线电：上行链路搬频与下行链路降频；
MIMO 与相控阵测试：多台 SC5319A/SC5320A 组阵，或同一 PXIe 机箱多卡并行；
RF 仪器仪表扩展：为频谱分析仪/矢量网络分析仪扩展高频段覆盖。
软件与支持
每只模块随附 GUI、驱动程序、API 与示例代码，支持 NI-VISA；
提供 Datasheet、硬件手册（Hardware Manual）、编程手册（Programming Manual）与机械图纸（.dwg / .pdf）；
USB 型号随机附数字 I/O 线缆、USB 线缆（Type A to Mini B）与软件 U 盘；
可选配散热片（0.75" / 1.25" 高）与数字 I/O + 电源套件。
| 类别 | 型号 | 射频范围 | 中频范围 | 内部本振 | 转换类型 | 中频带宽 | 接口 |
|---|---|---|---|---|---|---|---|
| 下变频器 | SC5305A / TS-SC5306B | 1 MHz - 3.9 GHz | 70 MHz | ✓ | 多级 | 20 MHz | PXIe / USB-SPI-RS232 |
| SC5307A / TS-SC5308A | 100 kHz - 6 GHz | 25 - 450 MHz | ✓ | 多级（三级超外差） | 40/80, 160, 320 MHz | PXIe / USB-SPI-RS232 | |
| SC5309A / TS-SC5310A | 100 kHz - 2.5 GHz | 5 - 100 MHz | ✓ | 多级 | 20 / 40 MHz | PXI / PXIe / USB-SPI-RS232 | |
| SC5312A / TS-SC5313A | 400 MHz - 6 GHz | DC - 160 MHz | X | 单级 IQ（Direct IQ 解调） | N/A | PXIe / USB-SPI-RS232 | |
| SC5317A / TS-SC5318A | 6 GHz - 26.5 GHz | 50 MHz - 3000 MHz | ✓ | 单级 | 2000 MHz | PXIe / USB-SPI-RS232 | |
| SC5319A / TS-SC5320A | 20 GHz - 40 GHz | 150 MHz - 4500 MHz | ✓ | 单级 | 2000 MHz | PXIe / USB-SPI-RS232 | |
| SC5328A（新增型号） | DC - 18 GHz | DC - 3.25 GHz | X | 多级 | 1 GHz | USB-SPI-UART | |
| 上变频器 | SC5405A / TS-SC5406B | 1 MHz - 3.9 GHz | 70 MHz | ✓ | 多级 | 20 MHz | PXIe / USB-SPI-RS232 |
| SC5407A / TS-SC5408A | 100 kHz - 6 GHz | 25 - 450 MHz | ✓ | 多级（三级超外差） | 40/80, 160, 320 MHz | PXIe / USB-SPI-RS232 | |
| SC5412A / TS-SC5413A | 400 MHz - 6 GHz | DC - 160 MHz | X | 单级 IQ（Direct IQ 调制） | N/A | PXIe / USB-SPI-RS232 | |
| SC5428A（新增型号） | DC - 18 GHz | DC - 3.25 GHz | X | 多级 | 1 GHz | USB-SPI-UART |
关键性能指标：
| 型号 | 关键指标 |
|---|---|
| SC5319A / SC5320A（Ka 波段下变频器） | 输入射频 20~40 GHz；外部 LO 10~20 GHz；输出中频 100 MHz~4 GHz；3 dB 带宽 2 GHz；增益范围 -10 ~ +45 dB（典型）；LO 相位噪声 < -110 dBc/Hz @10 kHz @20 GHz；输入 IP3 >10 dBm；开启前放时噪声系数<10 db=""> |
| SC5307A / SC5308A（6 GHz 下变频器） | 输入频率 100 kHz~6 GHz；残余相位噪声 < -100 dBc/Hz @10 kHz @1 GHz；调谐分辨率 1 Hz；带宽最高 320 MHz；三阶互调 < 72 dBc @0 dBm 输出电平；采用 YIG 振荡器作为可调 RF 本振 |

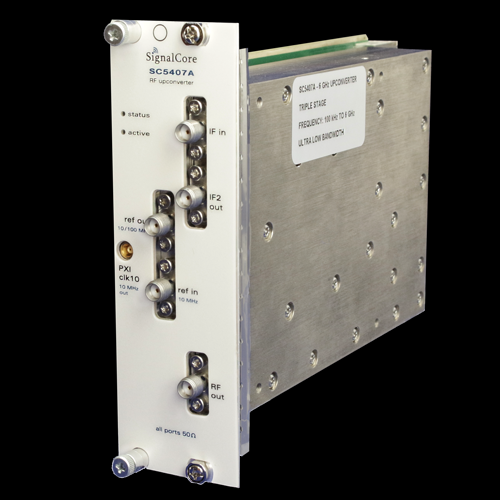

| SC5407A / SC5408A（6 GHz 上变频器） | 输出频率 100 kHz~6 GHz；残余相位噪声 < -100 dBc/Hz @10 kHz @1 GHz；调谐分辨率 1 Hz；带宽最高 320 MHz；三阶互调 < 75 dBc @0 dBm 输出电平；三级超外差结构，YIG 振荡器本振 |
| SC5328A / SC5428A（新增 18 GHz 型号） | DC~18 GHz；中频 DC~3.25 GHz；无内部本振；多级变频；中频带宽 1 GHz；USB-SPI-UART 接口 |
全部
本页产品由广州德思特科技有限公司（DS Instruments、SignalCore 中国区合作伙伴）提供销售与技术支持。了解更多产品信息、申请试用或获取报价，请访问德思特官网 www.tesight.com，或致电全国服务热线 400-999-3848。德思特提供培训服务、项目咨询、检测认证校准及集成与二次开发等全方位技术服务。
